GL-DY226
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
هوائي GPS | |
GL-DY226 | |
مؤشر كهربائي | |
التردد MHz | 1575.42±1 |
VSWR | ＜ 1.5 |
المعاوقة الاسمية- | 50 |
الاستقطاب | RHCP ، |
نسبة المحوري | 3DB (الحد الأقصى) |
ربح LNA | 28 ± 2DB |
رقم الضوضاء | ＜ 1.5 |
الجهد توريد | 3-5V DC |
الاستهلاك الحالي | 5-15MA |
الفهرس الميكانيكي | |
طول الكابل | RG174،2M |

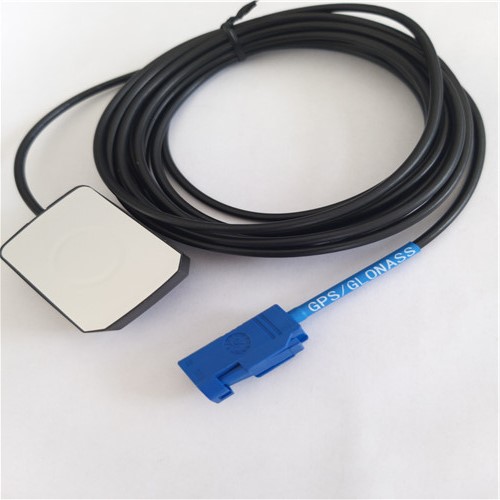

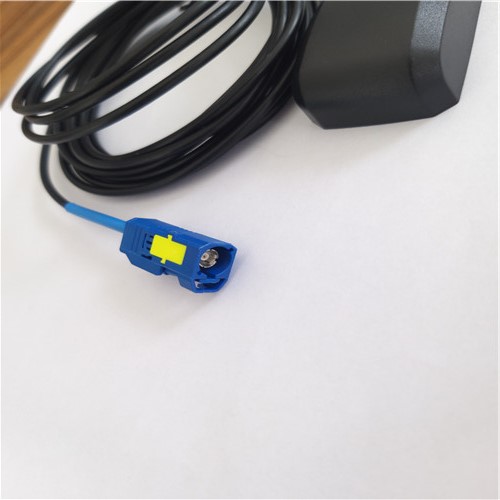

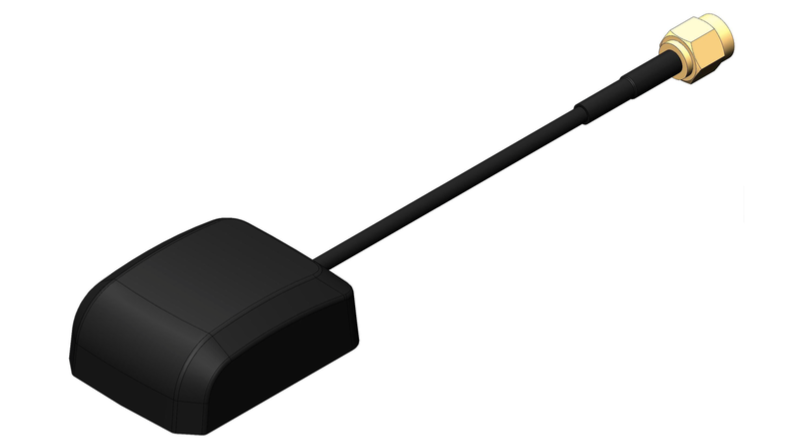

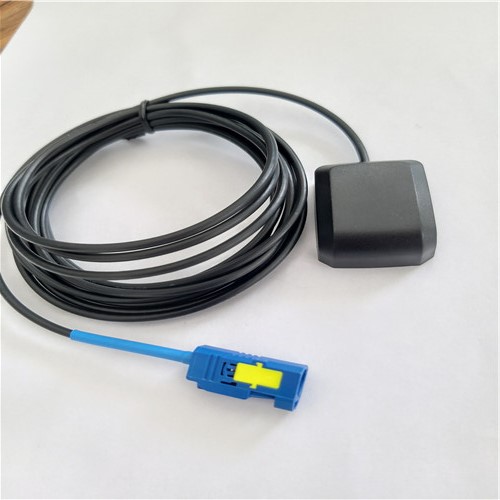

الموصل | Fakra C Blue أو SMA ذكر |
هوائي بُعد م | 40*30*15.1 |
طريقة التثبيت | المغناطيس أو لاصق |
حماية الدخول | IP65 ~ IP67 (استبعاد منفذ الكابل) |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة |
صديقة للبيئة | ROHS متوافق |
درجة الحرارة | -40 ～＋ 85 |
رطوبة-٪ | 5 ～ 95 |
مقدمة المنتج
ضبط التردد الدقيق: يعمل GL - DY226 بتردد قدره 1575.42 ± 1MHz ، وهو مصمم خصيصًا لتطبيقات GPS. يضمن هذا التردد الدقيق الاستقبال الأمثل لإشارات GPS ، مما يتيح تحديد المواقع والتنقل الدقيق. سواء تم استخدامه في مركبة أو جهاز محمول أو نظام تتبع ، فيمكنه التقاط الإشارات اللازمة لخدمات الموقع الموثوقة بشكل فعال.
اليمين - الاستقطاب الدائري اليدوي (RHCP): مع استقطاب RHCP ، يمكن للهوائي أن يقلل بكفاءة من تداخل المسار متعدد. في البيئات التي ترتد فيها الإشارات على الأسطح المختلفة ، كما هو الحال في المناطق الحضرية أو بالقرب من الهياكل الكبيرة ، تساعد RHCP على ضمان اتصال أكثر استقرارًا مع أقمار GPS. ينتج عن هذا بيانات موقع أكثر دقة ، مما يجعلها مثالية للتطبيقات التي تتطلب وضعًا عالي الدقة.
كسب LNA جيد وضوضاء منخفضة الشكل: يتميز الهوائي باكتساب LNA (مضخم ضوضاء منخفض) قدره 28 ± 2DB وشخصية ضوضاء أقل من 1.5. تعزز كسب LNA العالي إشارات GPS ضعيفة ، مما يعزز قدرة الهوائي على التقاط إشارات من الأقمار الصناعية. وفي الوقت نفسه ، يضمن رقم الضوضاء المنخفض أن تكون الإشارات المضخمة نظيفة ، مما يقلل من التداخل وتحسين الإشارة الكلية إلى - نسبة الضوضاء. هذا المزيج أمر بالغ الأهمية لاستقبال GPS الموثوق به ، وخاصة في المناطق ذات التغطية الضعيفة للإشارة.
خيارات التثبيت المتعددة: يوفر GL - DY226 طرق تثبيت مرنة ، بما في ذلك التركيبات المستندة إلى المغناطيس والمواد اللاصقة. يسمح الخيار المغناطيسي بتوصيل سهولة بالأسطح المعدنية ، مثل أسطح المركبات. خيار لاصق مناسب للأسطح غير المعدنية أو عندما يكون التثبيت الدائم مطلوبًا. تجعل هذه المرونة مناسبة لتثبيت الهوائي في مجموعة متنوعة من الإعدادات ، والتكيف مع تصميمات الأجهزة المختلفة واحتياجات المستخدم.
متين وصديق للبيئة: الهوائي متوافق مع ROHS ، مما يعني أنه يلبي معايير بيئية صارمة. كما أنه يحتوي على تصنيف حماية الدخول لـ IP65 - IP67 (باستثناء منفذ الكبل) ، مما يجعله مقاومًا للغاية للغبار والماء. بالإضافة إلى ذلك ، يمكن أن تصمد أمام الاهتزازات (من 10 إلى 55 هرتز بسعة 1.5 ملم لمدة ساعتين) وتعمل في نطاق درجة حرارة واسعة من - 40 ℃ إلى + 85 ℃ ونطاق رطوبة من 5 إلى 95 ٪. هذه الميزات تجعلها مناسبة للاستخدام الداخلي والخارجي في بيئات قاسية مختلفة.
سيناريوهات التطبيق
إدارة الأسطول: تتبع المركبات في الوقت الفعلي مع إشارات GPS مستقرة.
تتبع الأصول: مراقبة البضائع عالية القيمة عبر الأجهزة التي تدعم إنترنت الأشياء.
التنقل بدون طيار: الحفاظ على تحديد موقع دقيقة أثناء الدراسات الاستقصائية الجوية.
التطبيقات البحرية: التنقل في القوارب أو العوامات في الطقس القاسي.
البحوث الميدانية: دعم جمع البيانات في الهواء الطلق في المناخات القصوى.
التعليمات
س: هل هذا هوائي متوافق مع Glonass أو Galileo؟
ج: لا ، يدعم GPS L1 (1575.42 ± 1MHz) فقط.
س: ما هي الموصلات المتوفرة؟
ج: الموصلات الذكور Fakra C Blue أو SMA (حدد أثناء الشراء).
س: هل يمكن استخدامها في أمطار غزيرة؟
ج: نعم ، يحمي تصنيف IP67 من دخول المياه (تم استبعاد منفذ الكابل).
س: ما هو طول الكابل الذي يتم تضمينه؟
ج: طول كابل RG174 القياسي هو 2 متر. أطوال مخصصة متوفرة عند الطلب.
س: كيفية ضمان تصاعد آمنة على الأسطح المعدنية؟
ج: استخدم المغناطيس المدمج للالتصاق القوي أو تطبيق لاصق 3M للتثبيت الدائم.
س: هل يتطلب مصدر طاقة خارجي؟
A: يعمل على 3-5V DC ، رسم فقط 5-15MA ، متوافق مع معظم الأنظمة المضمنة.
س: هل المعايرة مطلوبة بعد التثبيت؟
ج: لا - يضمن نسبة المحوري المستقرة (≤3db) أداءً ثابتًا.
س: هل يمكن أن تصمد أمام اهتزازات المركبات؟
ج: نعم ، تم اختباره لمدة ساعتين في اهتزازات 10-55 هرتز ، مناسبة لاستخدام السيارات.
