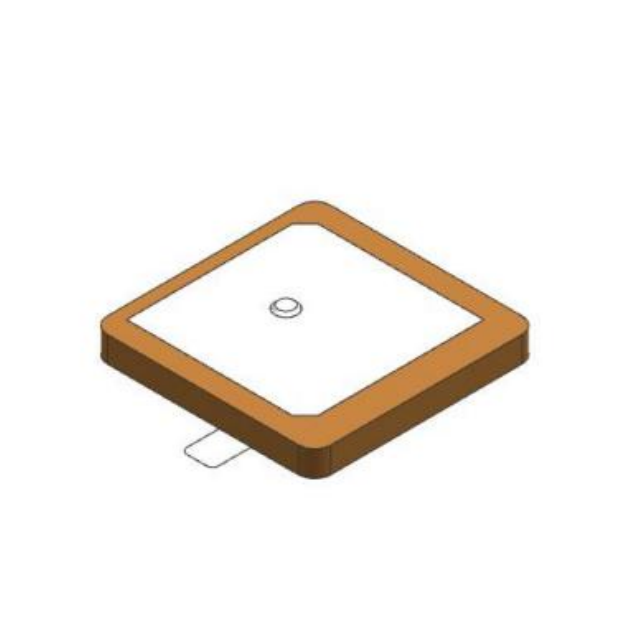

GL916R35
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
خصائص الأداء
أغراض | محتوى |
تردد المركز MHz (مع شريط لاصق على طائرة أرضية 70Square) | 916.0 ± 3 (MHz) |
-10DB عرض النطاق الترددي （MHz） دقيقة | 26 |
خسارة العودة في FC Max | <-15db |
VSWR (في BW) كحد أقصى | 2.0 |
النسبة المحورية (ديسيبل) | ≦ 3.0 |
مقاومة ω | 50 |
نموذج الاستقطاب | RHCP |
معامل درجة حرارة التردد | 20ppm/deg. ℃ Max |
السماحية | 37 |

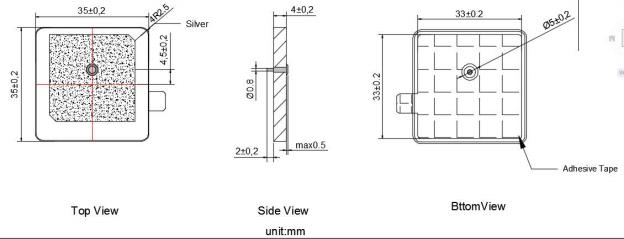

Dimensions

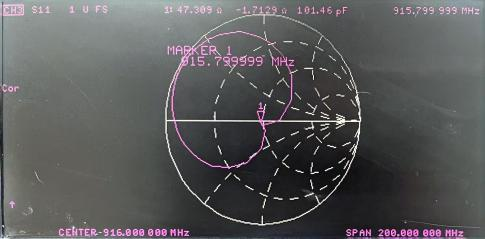

مخطط سميث

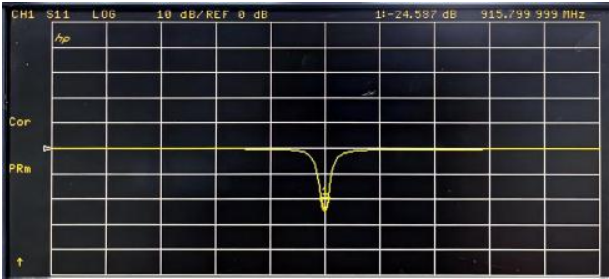

خسارة العودة

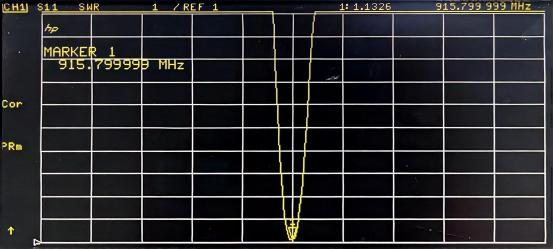

VSWR
مقدمة المنتج
تردد المركز المستقر: يعمل GL916R35 بتردد مركزي يبلغ 916.0 ± 3 MHz ، مما يضمن نقل الإشارة والاستقبال المتسق ضمن نطاق تردد ضيق. يعد هذا الاستقرار أمرًا بالغ الأهمية للتطبيقات التي تتطلب ضبطًا دقيقًا للتردد ، مما يقلل من خطر التداخل وفقدان الإشارة.
عرض النطاق الترددي الكافي: مع عرض النطاق الترددي -10 ديسيبل لا يقل عن 26 ميجا هرتز ، يمكن للهوائي أن يغطي نطاق تردد واسع نسبيا. يتيح ذلك دعم قنوات أو تدفقات بيانات متعددة ، مما يجعلها مناسبة للتطبيقات التي تتطلب اتصالًا مرتفعًا بالسعة ، مثل شبكات المستشعرات اللاسلكية ذات العقد المتعددة.
انخفاض فقدان العائد و VSWR: تكون فقدان العائد عند التردد المركزي أقل من -15 ديسيبل ، ونسبة الموجة (VSWR) (نسبة الموجة الدائمة للجهد) داخل النطاق الترددي 2.0 على الأكثر. تشير هذه القيم إلى نقل الطاقة الفعال والحد الأدنى من انعكاس الإشارة. يؤدي فقدان العائد المنخفض و VSWR إلى جودة إشارة أفضل وتواصل أكثر موثوقية ، مما يضمن أن الهوائي يمكن أن ينقل وتلقي الإشارات بشكل فعال دون خسارة كبيرة.
اليمين - الاستقطاب الدائري اليدوي (RHCP): يتميز GL916R35 بالاستقطاب RHCP. يوفر هذا النوع من الاستقطاب العديد من المزايا ، بما في ذلك انخفاض التداخل من إشارات المسار المتعددة واختراق إشارة أفضل من خلال العقبات. إنه مفيد بشكل خاص في البيئات الكهرومغناطيسية المعقدة ، مثل المناطق الحضرية أو المساحات الداخلية مع العديد من الأسطح العكسية.
معامل درجة حرارة التردد المنخفض: مع معامل درجة حرارة التردد من 20ppm/deg. ℃ كحد أقصى ، فإن GL916R35 أقل تأثراً بتغيرات درجة الحرارة. هذا يعني أن أدائها يظل مستقرًا عبر مجموعة واسعة من درجات الحرارة ، مما يجعله مناسبًا لكل من التطبيقات الداخلية والخارجية ، بما في ذلك البيئات القاسية حيث يمكن أن تكون الاختلافات في درجة الحرارة مهمة.
سيناريوهات التطبيق
الزراعة الذكية: يضمن انتقال البيانات الموثوق في أجهزة استشعار التربة المعرضة لتجاوز الطقس.
إنترنت الأشياء الصناعي: يحافظ على التوصيلية في أنظمة أتمتة المصنع مع الضوضاء الكهرومغناطيسية.
الأجهزة الطبية: يقدم إشارات مستقرة لمعدات مراقبة المرضى اللاسلكية.
قياس المنفعة: يوفر دقة طويلة الأجل في عدادات المياه الذكية/الغاز.
التعليمات
س: ما هو عرض النطاق الترددي لهذا الهوائي؟
A: عرض النطاق الترددي -10dB هو ≥26 ميجا هرتز ، ودعم تطبيقات التردد الواسع.
س: هل يمكن أن تعمل في بيئات درجات الحرارة العالية؟
ج: نعم ، إنه مصمم للاستقرار عبر -40 درجة مئوية إلى +85 درجة مئوية.
س: هل استقطاب RHCP قابل للتعديل؟
ج: الاستقطاب المخصص (على سبيل المثال ، LHCP) متاح عند الطلب.
س: كيف تؤثر المسمار على الأداء؟
A: High ε = 37 يتيح التحجيم المدمج مع الحفاظ على الكفاءة.
س: ما هي قيمة VSWR النموذجية؟
A: VSWR ≤2.0 ضمن عرض النطاق الترددي التشغيل يضمن الحد الأدنى من فقدان الطاقة.
س: هل تتطلب طائرة أرضية؟
ج: يوصى باستخدام طائرة أرضية 70 × 70 مم للأداء الأمثل.
س: هل العينات متاحة للاختبار؟
ج: نعم ، اتصل بالمبيعات من أجل توافر العينة وأوقات الرصاص.
س: هل يمكن تخصيصها لترددات محددة؟
ج: ضبط التردد المخصص ممكن ؛ ناقش المتطلبات مع فريقنا الهندسي.
