GL046
Asialeren
8517710000
100 قطعة
مقبول
1000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |
p/n | الهوائي الداخلي GPS | |
م/ن | GL046 | |
مؤشر كهربائي | ||
التردد المركزي MHz | 1575.42 ± 0.5 | |
VSWR | ≤1.5 | |
LNA GAIN-DBI | 28 ± 2 | |
المعاوقة الاسمية- | 50 | |
الاستقطاب | RHCP | |
الجهد توريد | 2.2 ~ 5V DC | |
رقم الضوضاء | 1.1db | |
الأعلى. السلطة | 50 | |
الاستهلاك الحالي | 10MA | |
الموصل | IPEX | |
الفهرس الميكانيكي | ||
طول الكابل | RG1.13 100MM | |
هوائي بُعد م | 25*25*7 | |
بيئيا | ROHS متوافق | |
درجة الحرارة | -40 ～＋ 85 | |
رطوبة-٪ | 5 ～ 75 | |
مقارنة التمايز
سلسلة المقارنة | GL046 | GL048 |
نطاق التردد | 1575.42±0.5 ميجا هرتز (تردد واحد) | 1575.42-1610 ميجا هرتز (النطاق الأوسع) |
رقم الضوضاء | 1.1db | <1.5 ديسيبل |
نوع الموصل | IPEX | QMA قابس |
Dimensions | 25 × 25 × 7 ملم | 18 × 18 × 4 ملم |
مقدمة المنتج
1. مكاسب عالية للغاية من الدرجة الصناعية
يوفر مضخم LNA المدمج كسبًا قدره 28 ± 2 ديسيبل، وهو ما يتجاوز بكثير الهوائيات التقليدية (15-20 ديسيبل)، مما يعزز بشكل كبير قدرات الحصول على إشارة الأقمار الصناعية.
2. استقرار التردد الدقيق
التردد المركزي هو 1575.42±0.5MHz (نطاق GPS L1)، مع VSWR ≥1.5، مما يضمن تطابقًا مثاليًا مع شريحة الملاحة.
3. القدرة على التكيف البيئي القاسي
نطاق واسع لدرجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية وتحمل الرطوبة بنسبة 75%، متوافق مع معايير ROHS البيئية، مما يجعله مناسبًا للمعدات الصناعية داخل السيارة وخارجها.
4. ضوضاء منخفضة للغاية
يقلل رقم الضوضاء الذي يبلغ 1.1 ديسيبل (متوسط الصناعة > 2 ديسيبل) من تشويه الإشارة ويحسن دقة تحديد المواقع بنسبة 30% في مناطق الإشارة الضعيفة.
5. مصدر طاقة مرن واسع الجهد
يسحب جهد الإدخال DC الواسع للغاية 2.2-5 فولت 10 مللي أمبير فقط، مما يجعله متوافقًا مع أنظمة طاقة أجهزة IoT المختلفة.
سيناريوهات التطبيق
تحديد موضع الآلات الثقيلة: قدرة تحمل عالية تبلغ 50 وات للتعامل مع تداخل اهتزاز المحرك الناتج عن الحفارات والآلات الزراعية.
مراقبة لوجستيات سلسلة التبريد: تشغيل مستقر عند -40 درجة مئوية، مما يضمن تتبع الشاحنات المبردة في الوقت الفعلي.
جهاز مزامنة المحطة الأساسية: تردد دقيق 1575.42 ميجا هرتز لتلبية متطلبات مزامنة الوقت لمحطات الاتصالات الأساسية.
القيادة الزراعية المستقلة: استقطاب RHCP للتخفيف من تعدد المسارات والملاحة الدقيقة في تضاريس الأراضي الزراعية المعقدة.
جهاز تعقب الطاقة الشمسية: بدء التشغيل بجهد منخفض 2.2 فولت لاستيعاب التشغيل المنخفض الطاقة للمعدات الكهروضوئية.
التعليمات
س: هل موصل IPEX متوافق مع UFL؟
ج: متوافق تمامًا! IPEX هو نسخة مطورة من UFL، والمواصفات المادية للواجهة هي نفسها.

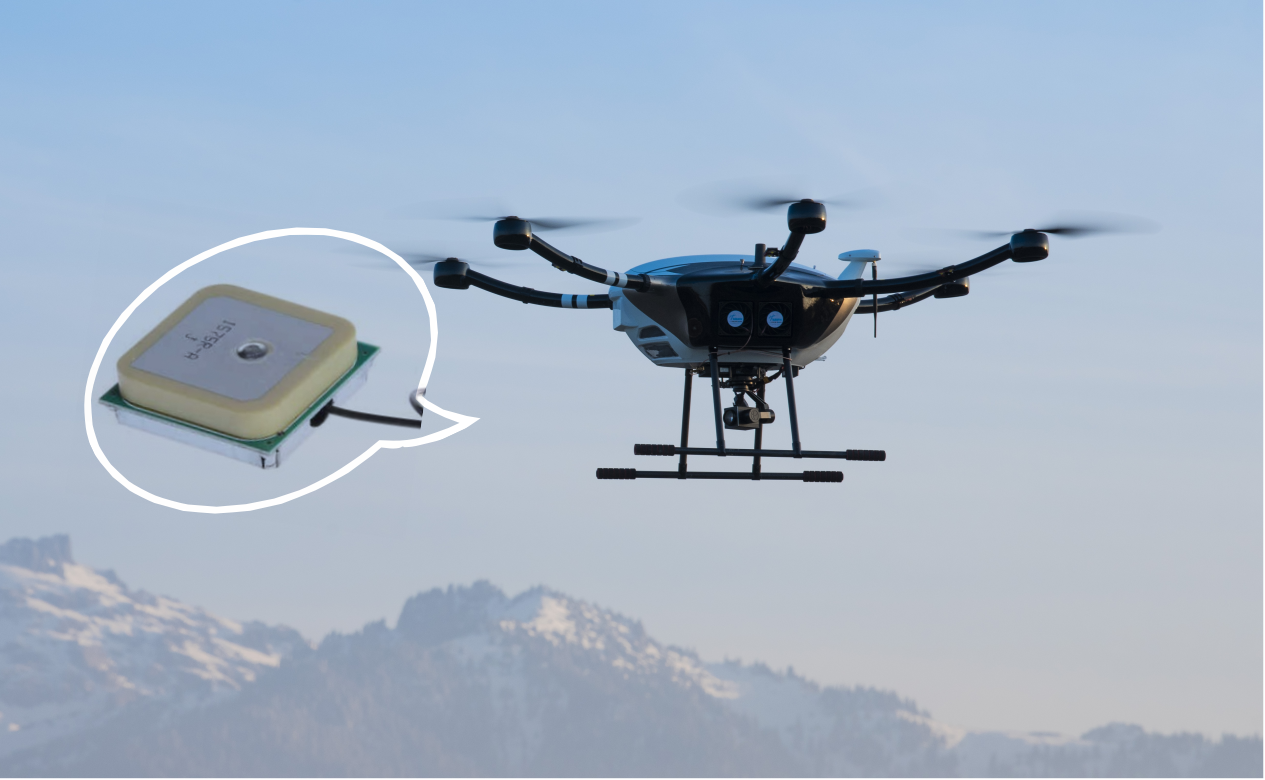

س: هل يمكن تضمين حجم 25 × 25 × 7 ملم في الطائرة بدون طيار؟
ج: يوصى به للطائرات بدون طيار الصناعية متوسطة الحجم (قاعدة العجلات ≥30 سم). بالنسبة للطائرات بدون طيار الصغيرة، يوصى بحجم أصغر.
س: هل هناك حاجة إلى دائرة مطابقة خارجية؟
ج: لا! تتوافق المعاوقة الاسمية 50 أوم بشكل مباشر مع وحدات التردد اللاسلكي السائدة، وتم تحسين VSWR ≥ 1.5 للمطابقة.
س: هل يتطلب كسب 28 ديسيبل مصدر طاقة خارجي؟
ج: نعم! يتطلب LNA الداخلي مصدر طاقة 2.2-5 فولت.
س: هل يؤثر حد الرطوبة 75% على الاستخدام الساحلي؟
ج: إنه يتوافق مع حماية IP54 (اعتمادًا على التصميم الهيكلي)، ولكن يوصى بتركيب ختم مقاوم للرطوبة للحماية من بيئات رش الملح.
س: هل يمكنه استقبال إشارات GLONASS؟
ج: إنه مصمم خصيصًا لنطاق GPS L1 (1575.42 ميجا هرتز). يتطلب GLONASS هوائيًا بتردد 1602 ميجاهرتز.
س: هل يمكن تخصيص طول الكابل 100 مم؟
ج: نعم! يمكن تخصيص الكابل المحوري RG1.13 إلى 150/200/300 مم.
