GL2450R25
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
خصائص الأداء
أغراض | محتوى |
تردد المركز MHz (بدون شريط على طائرة أرضية 70 × 70 مم) | 2450 ± 3.0 (MHz) |
-10DB عرض النطاق الترددي MHZ MIN | 60 |
عودة خسارة في FC Max DB | <-15db |
كسب (DBI) TYP | ≧ 5.0 |
VSWR (في BW) كحد أقصى | 2.0 |
مقاومة ω | 50 |
نموذج الاستقطاب | RHCP |
السماحية | 8 |
معامل درجة حرارة التردد | 20ppm/deg. ℃ Max |

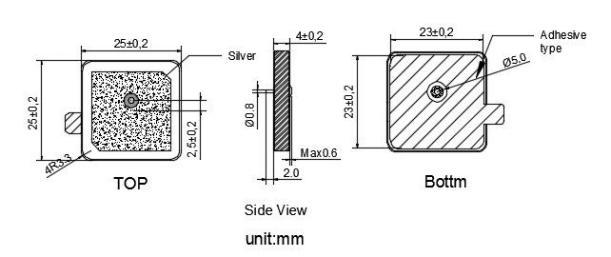

Dimensions

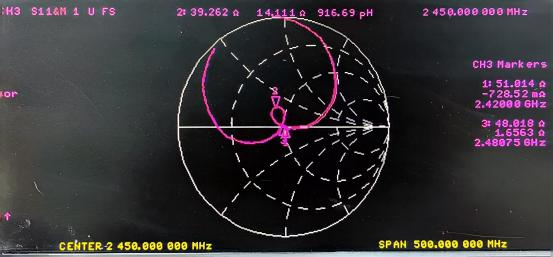

خصائص المقاومة

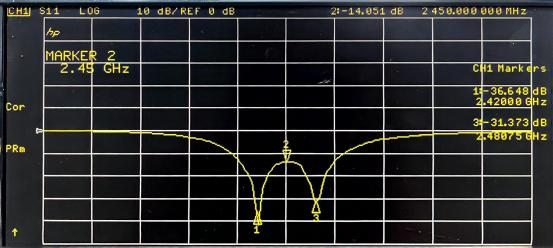

خسارة العودة

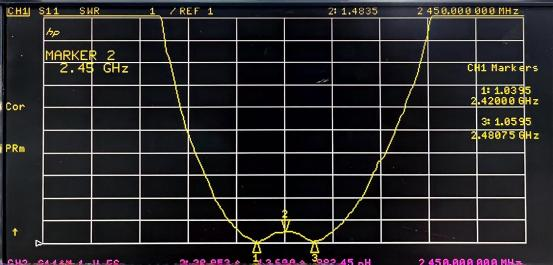

VSWR
مقدمة المنتج
ضبط التردد الدقيق: مع تردد مركزي قدره 2450 ± 3.0 ميغاهيرتز ، يضمن GL2450R25 انتقال إشارة دقيق واستقبال. هذه الدقة مفيدة للتطبيقات التي تتطلب نطاق تردد محدد ، وتقليل التداخل وتعزيز موثوقية الاتصال.
عرض النطاق الترددي الواسع: تقديم عرض ترددي يبلغ 10 ديسيبل لا يقل عن 60 ميجا هرتز ، يمكن للهوائي دعم قنوات متعددة أو عمليات نقل عالية للبيانات. يسمح بتواصل أكثر كفاءة ، مما يجعله مناسبًا للتطبيقات التي تتطلب نقل البيانات على نطاق واسع ، مثل تدفق الفيديو عالي التعريف في الأجهزة اللاسلكية.
أداء جيد: GL2450R25 لديه كسب نموذجي لا يقل عن 5.0 ديسيبل. الربح الأعلى يعني أن الهوائي يمكن أن يعزز الإشارات الضعيفة بشكل فعال ، مما يمتد نطاق الاتصال. هذا مفيد بشكل خاص للأجهزة التي تحتاج إلى التواصل عبر مسافات طويلة أو في المناطق ذات التغطية الضعيفة للإشارة.
اليمين - الاستقطاب الدائري اليدوي (RHCP): يوفر استقطاب RHCP للهوائي مزايا مثل تدخل المسار متعدد المسارات. في البيئات المعقدة مع العديد من الأسطح العاكسة ، مثل المناطق الحضرية أو المساحات الداخلية الكبيرة ، يساعد هذا الاستقطاب في الحفاظ على اتصال إشارة مستقر.
الخصائص الكهربائية المستقرة: لديها مقاومة قدرها 50Ω ، وفقدان العائد عند التردد المركزي لأقل من -15 ديسيبل ، والحد الأقصى لـ VSWR من 2.0 داخل النطاق الترددي. تضمن هذه الخواص الكهربائية المستقرة نقل الطاقة الفعال ، وتقليل انعكاس الإشارة ، وضمان ارتباط اتصال موثوق به.
سيناريوهات التطبيق
الترفيه المنزلي اللاسلكي: في نظام الترفيه المنزلي ، يمكن استخدام GL2450R25 في أجهزة مثل مكبرات الصوت اللاسلكية أو أجهزة التلفزيون الذكية أو صناديق البث.
أجهزة إنترنت الأشياء الصناعية (IIOT): في الإعدادات الصناعية ، لمراقبة المعدات والتحكم فيها ، يمكن دمج GL2450R25 في أجهزة الاستشعار والمحركات.
أتمتة المنزل الذكية: بالنسبة للأجهزة المنزلية الذكية مثل كاميرات الأمان ، وأرغاب الباب ، والأقفال الذكية ، يمكن لـ GL2450R25 تعزيز الاتصالات اللاسلكية. يساعد استقطاب RHCP على تقليل التداخل من الأجهزة الأخرى ، مما يضمن تشغيل سلس للنظام الإيكولوجي المنزلي الذكي.
المراقبة اللاسلكية في الهواء الطلق: في أنظمة المراقبة اللاسلكية في الهواء الطلق ، فإن المكاسب العالية للهوائي وعرض النطاق الترددي الواسع مفيد في نقل بيانات الفيديو على مسافات طويلة.
الأجهزة القابلة للارتداء: قد تستخدم بعض الأجهزة القابلة للارتداء ، مثل أجهزة تتبع اللياقة أو الساعات الذكية ، GL2450R25 للاتصال اللاسلكي. إن حجمها المدمج (ضمنيًا للأبعاد المعطاة) وخصائص التداخل المنخفضة تجعله مناسبًا للتطبيقات القريبة من الجسم.
التعليمات
س: ما هو نطاق تردد التشغيل؟
A: 2450 ± 3.0MHz ، محسّن لتطبيقات نطاق ISM 2.4 جيجا هرتز.
س: هل تتطلب طائرة أرضية؟
ج: يوصى باستخدام طائرة أرضية 70 × 70 مم للأداء الأمثل.
س: هل هذا هوائي مناسب للاستخدام في الهواء الطلق؟
ج: نعم ، يناسب استقرار درجة الحرارة البيئات من -40 درجة مئوية إلى +85 درجة مئوية.
س: كيف يمكن للسمار (ε = 8) تصميمات الاستفادة؟
ج: أرصدة التصغير والكفاءة ، مثالية لوحدات إنترنت الأشياء المدمجة.
س: ما هي قيمة الكسب النموذجية؟
A: ≥5.0dbi ، ضمان التغطية الموسعة في البيئات المشوقة.
س: هل العينات متاحة للاختبار؟
ج: نعم ، يمكن طلب العينات عبر فريق المبيعات لدينا.
س: هل يمكن أن يدعم ضبط التردد المخصص؟
ج: تعديلات التردد المخصصة ممكنة ؛ ناقش المتطلبات مع مهندسينا.
