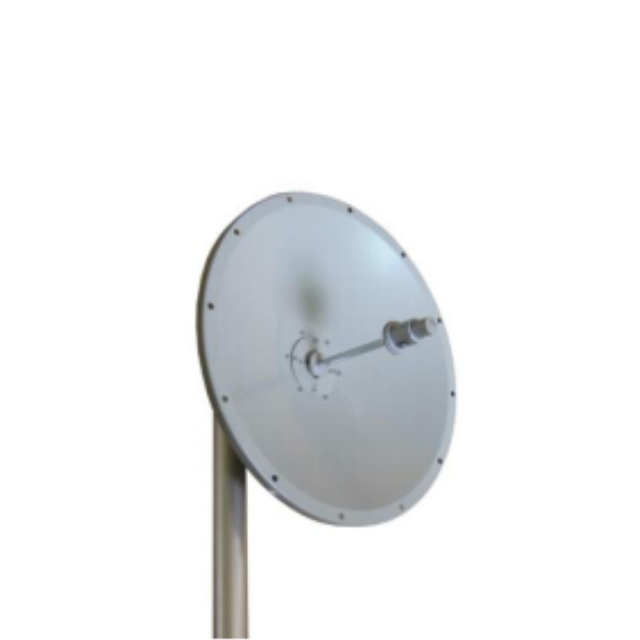

GL-DY5800V24A
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 5725-5850 |
الاستقطاب | رَأسِيّ |
VSWR | ≤1.5 |
كسب DBI | 24 |
عرض شعاع أفقي | 9 ° |
عرض شعاع عمودي | 9 ° |
نسبة من الأمام إلى الخلف | ≥30 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة المدخلات | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NK |
أبعاد م | φ0.4 |
الهوائي وزن كيلوغرام | 3.0 |
مادة عاكس | الألومنيوم |
يعكس لون السطح | رمادي |
إمالة ميكانيكية | 0 ～ 20 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى + 65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 |
أجهزة تصاعد -mm | φ35 ～ φ50 |
مقدمة المنتج
نسبة مكاسب عالية ونسبة من الأمام إلى الخلف: مع زيادة قدرها 24 ديسيبل ونسبة عالية من الأمام إلى الخلف ، يمكن لـ GL-DY5800V24A نقل الإشارات واستلامها بشكل فعال. يضمن الربح العالي قوة إشارة قوية على مسافات طويلة ، في حين أن نسبة الأمام إلى الخلف عالية تقلل من التداخل من الخلفية من الهوائي ، مما يوفر اتصالًا لاسلكيًا أكثر نظافة وأكثر موثوقية.
طلاء السطح المضاد للشيخوخة: يحمي الطلاء السطح المضاد للشيخوفة الهوائي من العوامل البيئية مثل أشعة الشمس والرطوبة وتغيرات درجة الحرارة. هذا يمتد عمر الهوائي ويحافظ على أدائه بمرور الوقت ، مما يجعله خيارًا متينًا للاستخدام على المدى الطويل.
عرض الحزمة الضيقة: تتيح عروض العيوب الأفقية والرأسية 9 ° انتقال إشارة شديدة التركيز. هذا مفيد لأنظمة نقطة إلى نقطة ونقطة من نقطة إلى أخرى ، لأنه يتيح الاستهداف الدقيق للطرف المتلقي ، مما يقلل من تشتت الإشارة وزيادة قوة الإشارة في الوجهة المقصودة.
معالجة الطاقة العالية: مع وجود أقصى قدر من إدخال 100 واط ، يمكن للهوائي التعامل مع مستويات الطاقة المرتفعة نسبيًا. هذا يجعلها مناسبة للتطبيقات التي تتطلب إشارات قوية ، مثل التواصل اللاسلكي لمسافات طويلة أو مناطق ذات تداخل عالي.
نطاق درجة حرارة التشغيل الواسع: يعمل من -40 درجة مئوية إلى +65 درجة مئوية ، يمكن أن يعمل GL -DY5800V24A في بيئات مختلفة. سواء كان موقعًا باردًا في الهواء الطلق أو منطقة صناعية ساخنة ، يمكن للهوائي الحفاظ على أدائه ، مما يضمن الاتصال الموثوق في مناخات مختلفة.
سيناريوهات التطبيق
روابط لاسلكية من نقطة إلى نقطة طويلة المدى (على سبيل المثال ، توصيل المباني أو المواقع البعيدة).
5.8 جيجا هرتز امتدادات شبكة WLAN/WIFI في المناطق الريفية أو الصناعية.
أنظمة المراقبة التي تتطلب اتصالات مستقرة وعالية النطاق.
تطبيقات إنترنت الأشياء في الهواء الطلق وتطبيقات القياس عن بعد في البيئات القاسية.
منشآت مقاومة للرياح (تم تصنيفها لسرعات الرياح 60 مترًا/ثانية).
التعليمات
س: ما هو نطاق تردد الهوائي؟
ج: تعمل على 5725-5850 ميجا هرتز ، وتم تحسينها للأنظمة اللاسلكية 5.8 جيجا هرتز.
س: هل هذا هوائي مقاوم للماء؟
ج: في حين أن الطقس مقاوم ، فهو ليس مقاومًا بالكامل للماء ؛ تأكد من الإسكان في الهواء الطلق إذا تعرضت لأمطار غزيرة.
س: ما هو نوع الموصل المستخدم؟
A: موصل NK لاتصال RF عالية الأداء.
س: كيف يتم تركيب الهوائي؟
ج: متوافق مع الأعمدة 35-50 ملم (لا يتم تضمين الأجهزة المتصاعدة).
س: ما هي نسبة المقدمة إلى الخلف؟
A: ≥30dB ، تقليل التداخل من الإشارات الخلفية.
س: هل يمكن أن تصمد أمام الرياح القوية؟
ج: نعم ، تم تصنيفها لسرعات الرياح حتى 60 مترًا/ثانية.
س: هل يتطلب التأريض؟
ج: نعم ، يشمل حماية البرق الأرضية DC.
س: ما هي المادة العاكس؟
ج: الألومنيوم للمتانة خفيفة الوزن ومقاومة التآكل.
