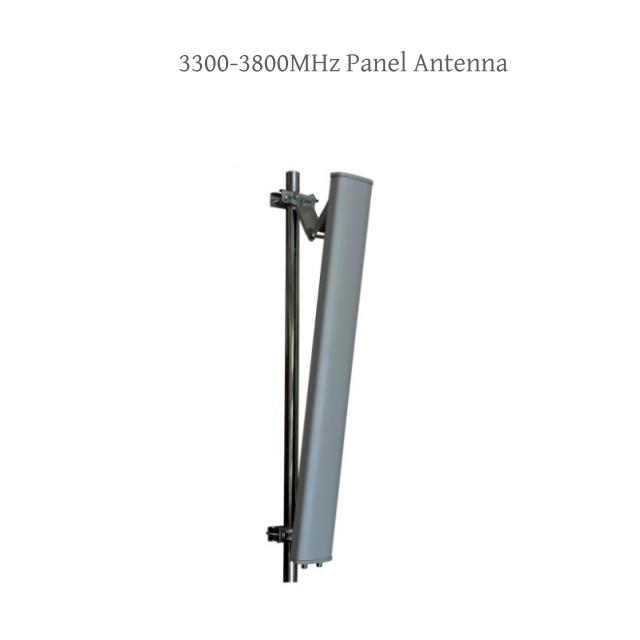

GL-DY3338S9016
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 3300-3800 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 16 |
عرض شعاع أفقي | 90 درجة |
عرض العمودي | 7.5 ° |
نسبة من الأمام إلى الخلف | ≥23 |
العزلة بين المنافذ- ديسيبل | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد- مم | 650 × 128 × 56 |
حجم التعبئة | 750 × 230 × 160 |
الهوائي وزن كيلوغرام | 2.7 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
ربح عالي للإشارات القوية ： مع ربح 16DBI ملحوظًا ، تضخّم GL -DY3338S9016 بشكل فعال 3300 - 3800 ميجا هرتز. يعد هذا المكسب العالي أمرًا بالغ الأهمية لشبكات 5G ، مما يتيح نقل إشارة طويلة المدى واختراق أفضل من خلال العقبات. إنه يضمن أن تتلقى أجهزة 5G إشارة قوية ومستقرة ، وتعزيز سرعات نقل البيانات وموثوقية الشبكة.
± 45 درجة استقطاب لخفض التداخل ： تساعد ميزة الاستقطاب ± 45 درجة على تقليل التداخل في التواصل 5G. باستخدام اتجاهين للاستقطاب المتعامد ، يمكنه التعامل بشكل أفضل مع البيئات الكهرومغناطيسية المعقدة. ينتج عن هذا تحسين جودة الإشارة ، خاصة في المناطق ذات الكثافة العالية من الأجهزة اللاسلكية ، مما يتيح نقل بيانات أكثر كفاءة.
توافق عريض النطاق مع 5G ： يعمل في نطاق تردد 3300 - 3800 ميجا هرتز ، تم تصميم الهوائي خصيصًا لأنظمة شبكة 5G. يستخدم نطاق التردد هذا على نطاق واسع في عمليات النشر 5G ، وتضمن طبيعة النطاق العريض للهوائي توافقًا سلسًا مع مختلف المحطات والأجهزة الأساسية 5G ، مما يوفر تغطية شاملة لخدمات 5G.
بنية متينة وسهولة التثبيت ： تم إنشاؤها مع راديوم UPVC قوي ، يمكن للهوائي أن يقاوم الظروف البيئية القاسية ، بما في ذلك درجات الحرارة القصوى من - 40 درجة مئوية إلى +65 درجة مئوية وسرعة الرياح المقدرة من 60 م/ث. يسمح إمالة الميكانيكية من 0 - 12 درجة بتعديل سهل لتحسين تغطية الإشارة. إن موصلات 2xn - k في الأسفل وتوافر الأجهزة المتصاعدة المناسبة (¢ 35 - ¢ 75) تجعل التثبيت واضحًا.
أمامي جيد - إلى - نسبة الخلفية والعزلة - تسهم النسبة الأمامية - إلى - إلى - 23 ديسيبل وعزل بين موانئ ≥28 ديسيبل في تمييز الإشارة بشكل أفضل. تضمن النسبة الجبهة العالية - إلى الظهر أن الهوائي يشع معظم قوته في الاتجاه المطلوب ، مما يقلل من التداخل من الخلف. العزلة العالية بين الموانئ تقلل من تسرب الإشارة بين عناصر الهوائي المختلفة ، مما يؤدي إلى تحسين أداء الهوائي العام.
سيناريوهات التطبيق
محطات قاعدة 5G ： تم تثبيتها على محطات قاعدة 5G ، يوفر GL-DY3338S9016 تغطية القطاع. تساعد مكاسبها العالية وعرضها المناسبة على تغطية مناطق محددة ، مثل الأحياء الحضرية أو المناطق التجارية أو الحدائق الصناعية. هذا يضمن أن مستخدمي 5G في هذه المناطق يمكنهم الاستمتاع بخدمات البيانات عالية السرعة والاتصالات الموثوقة.
شبكات 5G داخلية في المباني الكبيرة - في المباني الكبيرة مثل مراكز التسوق أو الملاعب أو مراكز المؤتمرات ، يمكن استخدام الهوائي لتعزيز تغطية 5G داخلية. يمكن أن تخترق ميزات النطاق العريض والارتفاع هياكل البناء وتوفر إشارات قوية لأرضيات متعددة ومساحات مفتوحة كبيرة ، وتلبية متطلبات بيانات الكثافة العالية لعدد كبير من المستخدمين.
النقاط الساخنة 5G في الهواء الطلق ： لإنشاء نقاط ساخنة 5G في الهواء الطلق في المناطق ذات كثافة المستخدم العالية ، مثل المربعات العامة أو مراكز النقل أو مناطق الجذب السياحي ، يعد GL-DY3338S9016 اختيارًا مثاليًا. يمكن أن تلبي قدرتها على تغطية قطاع واسع وتوفير اتصال 5G عالي السرعة احتياجات العديد من الأجهزة المحمولة في وقت واحد.
5G - المناطق الصناعية الممكّنة - يمكن للمناطق الصناعية التي تعتمد على 5G للتصنيع الذكي ومراقبة المعدات والعمليات الآلية استخدام هذا الهوائي. يمكن للهيكل القوي وميزات الأداء العالية تحمل البيئة الصناعية القاسية وضمان اتصال موثوق 5G للعمليات الحرجة.
5G - البنية التحتية للمدينة الذكية - في المدن الذكية ، حيث يتم استخدام 5G لتطبيقات مختلفة مثل مراقبة حركة المرور ، وأجهزة الاستشعار البيئية ، والإضاءة الذكية ، يمكن تثبيت GL -DY338S9016 في الشارع - الأعمدة الجانبية أو المباني. يوفر تغطية القطاع الضرورية وقوة الإشارة لدعم مبادرات المدينة الذكية هذه.
س: هل متوافق مع جميع أجهزة 5G؟
ج: طالما أن جهاز 5G يعمل ضمن نطاق التردد 3300 - 3800 ميجا هرتز وهو مصمم للعمل مع الهوائيات التي لها 50 - أوم مقاومة واستقطاب مناسب ، يجب أن يكون GL -DY3338S9016 متوافقًا. ومع ذلك ، من المستحسن التحقق من مواصفات الجهاز للحصول على الأداء الأمثل.
س: كيف يؤثر اكتساب 16DBI على أداء الهوائي؟
ج: يكسب 16DBI بشكل كبير يحسن قوة الإشارة. يسمح للهوائي بنقل وتلقي الإشارات على مسافات أطول. في المناطق ذات الإشارات الضعيفة أو العديد من العقبات ، يمكن أن يعزز كسب 16DBI جودة الإشارة ، مما يقلل من المتسربين من الإشارة وضمان اتصال 5G أكثر استقرارًا.
س: ما هي أهمية الاستقطاب ± 45 درجة؟
ج: يساعد الاستقطاب ± 45 درجة على تقليل التداخل في التواصل 5G. يسمح للهوائي باستخدام اتجاهين مختلفتين للاستقطاب ، والتي يمكن أن تتكيف بشكل أفضل مع البيئات الكهرومغناطيسية المعقدة. يؤدي هذا إلى تحسين الإشارة - إلى - نسبة الضوضاء ونقل البيانات الأكثر كفاءة ، وخاصة في المناطق ذات الكثافة العالية من الإشارات اللاسلكية.
س: هل يمكن استخدام الهوائي في الظروف الجوية القاسية؟
A: تم تصميم GL -DY3338S9016 للعمل في نطاق درجة حرارة يتراوح بين 40 درجة مئوية إلى +65 درجة مئوية ويمكنه تحمل سرعة الرياح 60 م/ث. على الرغم من أنه يمكنه التعامل مع معظم الظروف الجوية ، إلا أن الطقس القاسي للغاية مثل الأعاصير أو البرد الشديد قد لا يزال يكون له تأثير. ولكن في الطقس القاسي العادي ضمن نطاقه المصنفة ، يجب أن يعمل بشكل صحيح.
س: كيف أقوم بتثبيت هوائي GL-DY3338S9016؟
A: يحتوي GL -DY3338S9016 على موصلات 2XN - K في الأسفل. أولاً ، حدد عمودًا مناسبًا بقطر بين 35 - ¢ 75. ثم ، استخدم أجهزة التثبيت المقدمة لتوصيل الهوائي بالقطب. اضبط الميل الميكانيكي (0 - 12 درجة) وفقًا لمنطقة التغطية المطلوبة. أخيرًا ، قم بتوصيل موصلات 2XN - K بمحطة أو جهاز أساسي 5G ذي الصلة ، مما يضمن اتصالًا آمنًا لنقل الإشارة الأمثل.
