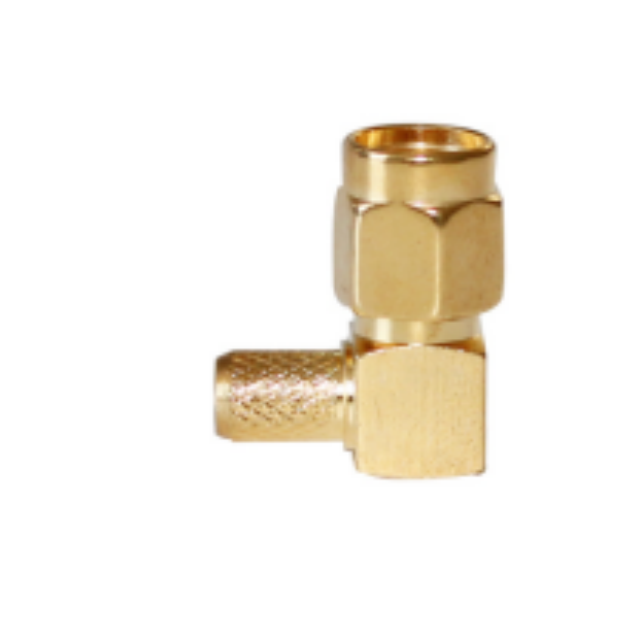

GL-SMAC1
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
نطاق التردد (جيجاهرتز) | 11 |
مقاومة (أوم) | 50 |
VSWR | 1.15 |
اختبار الجهد (الحد الأقصى) | 2500 فولت |
PIM ( الطلب الثالث ) | ≥-160 ديسيبل عند 2 × 20 وات |
دورات التزاوج | ≥ 500 |
اقتران عزم الدوران | ماكس 1.7 نيوتن متر |
أوصى اقتران عزم الدوران | 0.7-1.1 نيوتن متر |
نطاق درجة الحرارة | -55 درجة مئوية -+155 درجة مئوية |
الاتصال الخارجي | طلاء النحاس CuSnZn |
مركز الاتصال | طلاء النحاس Ag |
مجموعة الكابلات | لا يوجد |
ف | ج أوسنزن |
الطول (مم) | ف 7.8*17.1*13.5 |
مقدمة المنتج
1. مقاومة قياسية 50Ω، مناسبة لمتطلبات نقل الإشارة لأنظمة الترددات اللاسلكية السائدة.
2. دعم نقل التردد العالي DC إلى 18 جيجا هرتز، مع أداء كابل شبه صلب أكثر استقرارًا، وفقدان إشارة منخفض.
3. التصميم المصغر يوفر مساحة التثبيت.
4. الحد الأدنى للمسافة المركزية بين الواجهات المتجاورة صغير نسبيًا، مما يتيح التكامل عالي الكثافة وزيادة عدد منافذ الجهاز.
5. يتميز بغلاف من النحاس المطلي بالنيكل، وهو خفيف الوزن ومتين.
سيناريوهات التطبيق
1. معدات اتصالات 5G: تنطبق على وحدات الترددات اللاسلكية لمحطة 5G الأساسية، والواجهات الأمامية للموجة المليمترية ووحدات التوصيل الخلفي للميكروويف.
2. أدوات الاختبار والقياس: متوافقة مع محللات الطيف ومحللات الشبكات ومولدات الإشارة متعددة القنوات وغيرها من المعدات.
3. مجال الفضاء الجوي: يستخدم لمحطات الاتصالات عبر الأقمار الصناعية وأنظمة الرادار ومعدات التدابير المضادة الإلكترونية.
4. إنترنت الأشياء الصناعي: يمكن استخدامه لأجهزة الاستشعار عالية التردد وأنظمة RFID والبوابات اللاسلكية الصناعية.
التعليمات
س: ما هي مقاومة موصل SMA RF هذا؟
ج: إنه يتميز بمقاومة قياسية تبلغ 50 أوم، مما يتوافق تمامًا مع أنظمة الترددات اللاسلكية السائدة.
س: ما هو الحد الأقصى لتردد التشغيل للموصل؟
ج: يدعم ما يصل إلى 18 جيجا هرتز عند استخدامه مع الكابلات شبه الصلبة، مما يلبي احتياجات التردد العالي.
س: كم مرة يمكن تزاوج هذا الموصل وعدم تزاوجه؟
ج: إنه يدعم دورات التزاوج ≥500، مما يضمن الاستخدام الموثوق به على المدى الطويل في سيناريوهات الاتصال المتكرر.
س: ما هو نطاق درجة حرارة التشغيل لموصل SMA هذا؟
ج: إنه يعمل بثبات بين -55 درجة مئوية و+155 درجة مئوية، وهو مناسب للتطبيقات البيئية القاسية.
س: ما هو الحد الأقصى لجهد الاختبار الذي يمكن أن يتحمله هذا الموصل؟
ج: يمكن أن يتحمل جهد اختبار يصل إلى 2500 فولت، مما يلبي متطلبات السلامة والعزل.
