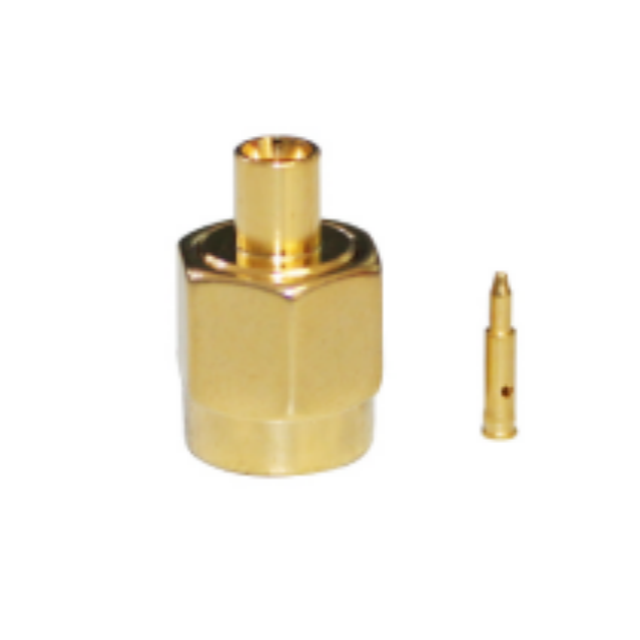

جي إل-SMAC2
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
نطاق التردد (جيجاهرتز) | 6 |
مقاومة (أوم) | 50 |
VSWR | 1.10 |
اختبار الجهد (الحد الأقصى) | 2500 فولت |
PIM ( الطلب الثالث ) | ≥-160 ديسيبل عند 2 × 20 وات |
دورات التزاوج | ≥ 500 |
اقتران عزم الدوران | ماكس 1.7 نيوتن متر |
أوصى اقتران عزم الدوران | 0.7-1.1 نيوتن متر |
نطاق درجة الحرارة | -55 درجة مئوية -+155 درجة مئوية |
الاتصال الخارجي | طلاء النحاس CuSnZn |
مركز الاتصال | طلاء النحاس Ag |
مجموعة الكابلات | لا يوجد |
ف | ج أوسنزن |
الطول (مم) | ف 7.8*12.9*3.5 |
مقدمة المنتج
1. مقاومة قياسية 50Ω، مناسبة لمتطلبات نقل الإشارة لأنظمة الترددات اللاسلكية السائدة.
2. يغطي نطاق التردد 0-6 جيجا هرتز مع VSWR ≥1.10، مما يوفر سلامة إشارة عالية لتطبيقات الترددات اللاسلكية العامة.
3. الاتصال الخارجي والاتصال المركزي يعزز الموصلية ومقاومة التآكل والمتانة.
4. الحجم الصغير يوفر مساحة التثبيت، ومناسب للمعدات ذات تخطيطات المنافذ الكثيفة.
5. يدعم دورات التزاوج ≥500 وعزم دوران الاقتران الموصى به 0.7-1.1Nm، مما يضمن اتصال موثوق به على المدى الطويل
سيناريوهات التطبيق
1. أجهزة الاتصال اللاسلكية: متوافقة مع أجهزة توجيه 4G/LTE ومحطات قاعدة الخلايا الصغيرة ونقاط الوصول اللاسلكية.
2. الإلكترونيات الاستهلاكية: تناسب أجهزة استشعار إنترنت الأشياء ووحدات الترددات اللاسلكية المنزلية الذكية والأجهزة اللاسلكية المحمولة.
3. إلكترونيات السيارات: مناسبة لأنظمة المعلومات والترفيه داخل السيارة ومراقبة ضغط الإطارات (TPMS) وأجهزة استقبال الترددات اللاسلكية للسيارة.
4. أنظمة التحكم الصناعية: تستخدم في البوابات اللاسلكية الصناعية وأجهزة إرسال البيانات RF ومعدات المراقبة عن بعد.
التعليمات
س: ما هي مقاومة موصل SMA RF هذا؟
ج: إنه يتميز بمقاومة قياسية تبلغ 50 أوم، مما يتوافق تمامًا مع أنظمة الترددات اللاسلكية السائدة.
س: ما هو الحد الأقصى لتردد التشغيل للموصل؟
ج: يدعم ما يصل إلى 6 جيجا هرتز عند استخدامه مع الكابلات شبه الصلبة، مما يلبي احتياجات التردد العالي.
س: كم مرة يمكن تزاوج هذا الموصل وعدم تزاوجه؟
ج: إنه يدعم دورات التزاوج ≥500، مما يضمن الاستخدام الموثوق به على المدى الطويل في سيناريوهات الاتصال المتكرر.
س: ما هو نطاق درجة حرارة التشغيل لموصل SMA هذا؟
ج: إنه يعمل بثبات بين -55 درجة مئوية و+155 درجة مئوية، وهو مناسب للتطبيقات البيئية القاسية.
س: ما هو الحد الأقصى لجهد الاختبار الذي يمكن أن يتحمله هذا الموصل؟
ج: يمكن أن يتحمل جهد اختبار يصل إلى 2500 فولت، مما يلبي متطلبات السلامة والعزل.
