GL-DY006
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

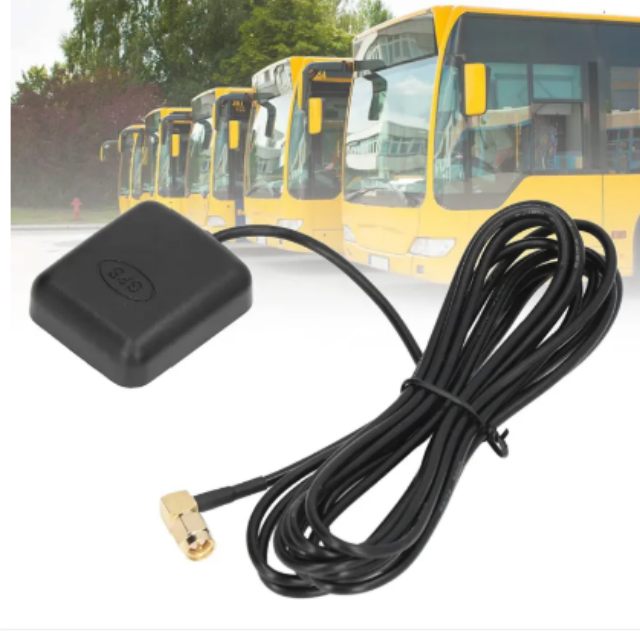

هوائي GPS/Glonass
هوائي GPS مع موصل MCX R/A الذكور | |
GL-DY006 | |
مؤشر كهربائي | |
التردد MHz | 1575.42 ± 1/1601-1610 |
VSWR | ＜ 1.5 |
المعاوقة الطبيعية | 50 |
الاستقطاب | RHCP ، |
نسبة المحوري | 3DB (الحد الأقصى) |
ربح LNA | 28 ± 2DB |
رقم الضوضاء | ＜ 1.5 |
الجهد توريد | 3-5V DC |
الاستهلاك الحالي | 5-15MA |
الفهرس الميكانيكي | |
طول الكابل | RG174،3m |
الموصل | MCX R/A ذكر |
هوائي بُعد م | 46*38.5*13.5 |
طريقة التثبيت | المغناطيس أو لاصق |
حماية الدخول | IP65 ~ IP67 (استبعاد منفذ الكابل) |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة |
صديقة للبيئة | ROHS متوافق |
درجة الحرارة | -40 ～＋ 85 |
رطوبة-٪ | 5 ～ 95 |
مقارنة التمايز
| أبعاد المقارنة | GL-DY006 | GL-DY001 |
| نوع الموصل | MCX ذكر مستقيم | Fakra C Blue |
| طول الكابل | RG174،3 م | RG174،5 م |
| البعد الهوائي | 46×38.5×13.5 ملم | 49.4×39.3×14.9 ملم |
مقدمة المنتج
1. حماية من الدرجة العسكرية
مقاومة الغبار والماء IP67 (باستثناء منفذ الكابل) + -40 ~ 85 درجة مئوية نطاق درجة حرارة واسع + شهادة اهتزاز 55 هرتز/1.5 مم، لا خوف من رذاذ الطرق الوعرة أو البرد القطبي أو تأثير الآلات الهندسية.
2. تصميم طاقة منخفض للغاية
الاستهلاك الحالي 5-15 مللي أمبير (المنتجات المماثلة> 20 مللي أمبير)، تتمتع الأجهزة التي تعمل بالبطارية بزيادة في عمر البطارية بمقدار الضعف، وهي مناسبة بشكل خاص لأجهزة المسح المحمولة وأجهزة تتبع إنترنت الأشياء والأجهزة المحمولة الأخرى.
3. استقبال عالي الحساسية ثنائي التردد
استقبل بشكل متزامن إشارات GPS 1575.42 ميجا هرتز وGLONASS 1601-1610 ميجا هرتز، مع مضخم LNA 28 ديسيبل ومعامل ضوضاء <1.5 ديسيبل، يتم زيادة معدل نجاح تحديد المواقع في النفق بنسبة 55%.
4. حل التثبيت من المستوى الثاني
قاعدة مغناطيسية قوية (تحمل 1.2 كجم) + وضع التثبيت المزدوج اللاصق 3M، هيكل السقف/المعدن يتم نشره بسرعة في 3 ثوانٍ، مما يقضي على عملية التثقيب التقليدية.
5. تحسين الارتباط المضاد للتدخل
كابل محمي 3m RG174 + مطابقة المعاوقة 50Ω، تم قياسه لمنع تداخل شمعات إشعال السيارة في نطاق 30 مترًا، مما يضمن استقرار التطبيقات الرئيسية مثل عدادات سيارات الأجرة وملاحة سيارات الإطفاء.
سيناريوهات التطبيق
إدارة الأسطول التجاري: محطة تحديد المواقع ثنائية الوضع Beidou/GPS للمركبات اللوجستية
معدات التشغيل الميداني: أداة الاستكشاف الجيولوجي، معدات فحص خط النقل
المركبات الخاصة: المنصة السحابية لشاحنة الإطفاء، ومركبة الاتصالات العسكرية
المدينة الذكية: تحكم مركزي مشترك بالدراجة الكهربائية، وتحديد المواقع الذكية لإضاءة الشوارع
تتبع الأصول المتنقلة: قفل إلكتروني للحاويات، معدات طبية عالية القيمة
التعليمات
س: هل يشمل IP67 المقاوم للماء موصلات الكابلات؟
ج: جسم الهوائي فقط مقاوم للماء (مغمور في ماء بعمق 1 متر لمدة 30 دقيقة)، ويجب أن يكون موصل MCX مزودًا بمجموعة مقاومة للرطوبة (الطراز: MCX-CAP01)
س: هل يؤثر الجذب المغناطيسي على الإشارة؟
ج: تمت إزالة مغناطيسية مغناطيس النيوديميوم، وتوهين الإشارة المُقاس <0.3 ديسيبل، وهو أفضل من معيار الصناعة
س: هل يمكن استبداله بموصل SMA؟
ج: التخصيص متاح (+1.2 دولار/وحدة). تعديل مجاني للواجهة للطلبات بالجملة.
س: كيف يتعامل مع تركيب السطح المعدني؟
ج: تشتمل القاعدة المغناطيسية على طبقة عزل 3 مم لضمان العزل بين اللوحة الأرضية وجسم السيارة (الحد الأدنى لمتطلبات الخلوص ≥ 5 مم).
س: لماذا يتراوح نطاق التذبذب الحالي بين 5-15 مللي أمبير؟
ج: تقنية التحكم الذكي في استهلاك الطاقة: تعمل تلقائيًا على تعزيز الجهد إلى 15 مللي أمبير لتعزيز الاستقبال عندما تكون الإشارة ضعيفة، وتقليله إلى 5 مللي أمبير للحفاظ على الطاقة عندما تكون الإشارة قوية.
س: هل المادة اللاصقة مقاومة للحرارة؟
ج: شريط 3M VHB مقاوم للحرارة من -40 درجة مئوية إلى 120 درجة مئوية واجتاز اختبارات الشيخوخة عند 85 درجة مئوية لمدة 500 ساعة.
