GL1742V-27
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 1710-4200MHz |
الاستقطاب | رَأسِيّ |
VSWR | ≤2.0 |
يكسب | 27dbi |
عرض شعاع أفقي | 16 درجة |
عرض شعاع عمودي | 12 درجة |
نسبة من الأمام إلى الخلف | ≥25db |
مقاومة المدخلات- | 50Ω |
الحد الأقصى للسلطة | 100W |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | ن أنثى |
قطر الهوائي | 0.9m |
الهوائي وزن كيلوغرام | 7.5 كجم |
مادة عاكس | الألومنيوم |
يعكس لون السطح | أبيض |
درجة حرارة التشغيل | -40 درجة مئوية إلى + 65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 م/ث |
قطر القطب | φ35 ～ φ50 مم |

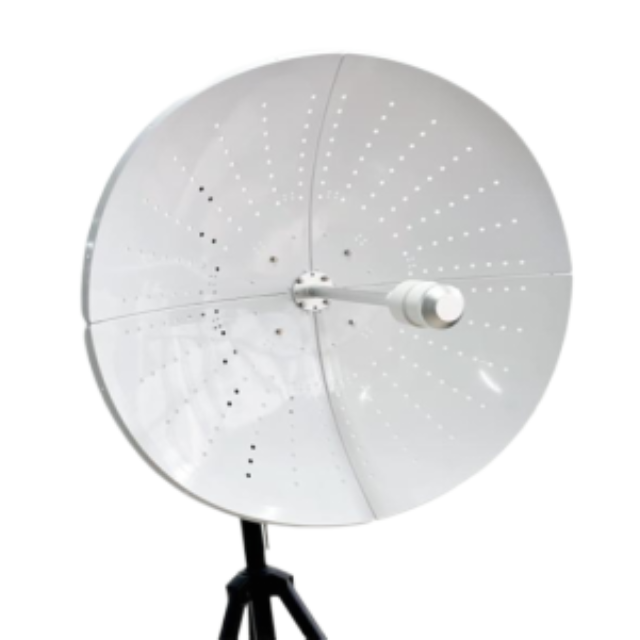

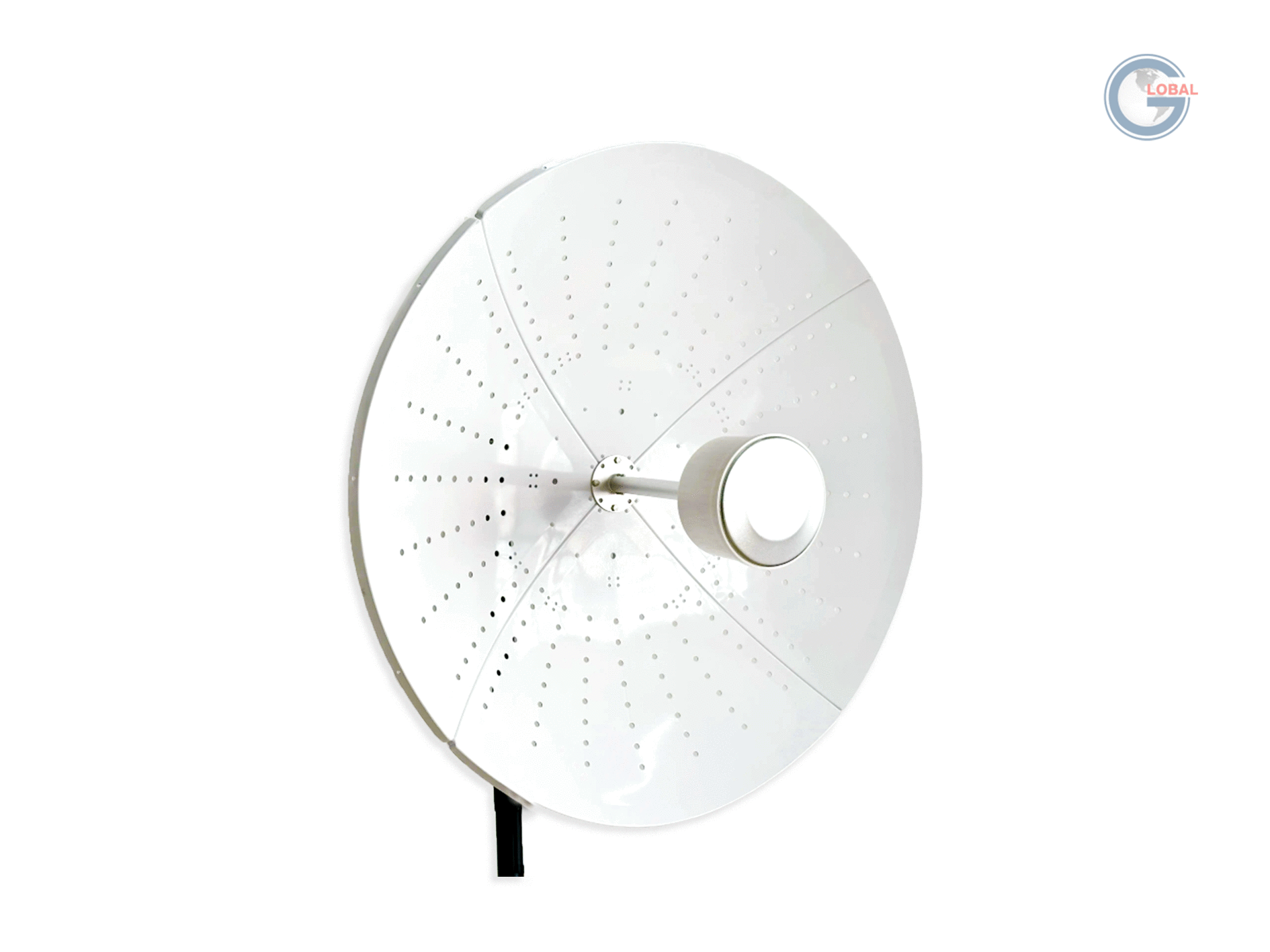

مقدمة المنتج
ربح عالي للإشارات الطويلة النطاق: يوفر GL1742V - 27 مكسبًا مثيرًا للإعجاب من 27dbi. يسمح هذا المكسب العالي للهوائي بالتقاط إشارات ونقلها بشكل فعال على مسافات طويلة. سواء كان ذلك للنقطة - إلى - نقطة التواصل بين المواقع البعيدة أو لتلقي إشارات ضعيفة في المناطق ذات التغطية السيئة ، فإن أداء الهوائي العالي - يضمن اتصالًا موثوقًا به.
نطاق التردد الواسع: يعمل في نطاق التردد من 1710 - 4200 ميجا هرتز ، GL1742V - 27 مناسب لمجموعة متنوعة من التطبيقات. هذه التغطية الواسعة النطاق تجعلها متوافقة مع الأنظمة اللاسلكية المختلفة ، مثل بعض روابط اتصالات الميكروويف ، وبعض إعدادات الاتصالات القمر الصناعية ، والتطبيقات اللاسلكية الصناعية المحددة التي تعمل ضمن طيف التردد هذا.
الاستقطاب الرأسي والاتجاه الجيد: مع الاستقطاب الرأسي وعرض الحزمة الضيقة نسبيًا (16 درجة أفقيًا و 12 درجة عموديًا) ، فإن GL1742V - 27 له اتجاهية ممتازة. يمكن أن يكون الاستقطاب الرأسي مفيدًا في بيئات محددة ، مما يقلل من التداخل من الإشارات المستقطبة أفقيًا. تساعد عروض الشعاع الضيقة في تركيز الإشارة في اتجاه معين ، وهو مفيد لتقليل التداخل من مصادر أخرى وزيادة قوة الإشارة في المنطقة المطلوبة.
الخصائص الكهربائية المستقرة: يحتوي على VSWR من ≤2.0 ومقاومة المدخلات 50Ω. يضمن Low VSWR نقل الطاقة الفعال من المصدر إلى الهوائي ، مما يقلل من انعكاس الإشارة. مقاومة 50Ω هي قيمة قياسية تتيح التكامل السهل مع مجموعة واسعة من الأجهزة والأنظمة اللاسلكية ، مما يوفر اتصالًا كهربائيًا مستقرًا وموثوقًا.
البناء المتين: عاكس GL1742V - 27 مصنوع من الألومنيوم ، وهو ليس فقط خفيفة الوزن ولكن أيضًا متين للغاية. يمكن أن تصمد أمام قوى الرياح ، مع سرعة الرياح المقدرة من 60 م/ث. يساعد سطح الانعكاس ذو اللون الأبيض في عكس الإشارات بشكل فعال ، ويمكن أن يعمل الهوائي في نطاق درجة حرارة - 40 درجة مئوية إلى + 65 درجة مئوية. هذه المتانة تجعلها مناسبة لكل من التطبيقات الداخلية والخارجية ، حتى في الظروف البيئية القاسية.
سيناريوهات التطبيق
البنية التحتية للاتصالات: نشر في محطات قاعدة 4G/5G للتغطية الموسعة.
Backhaul اللاسلكي: قم بتوصيل المواقع البعيدة مع روابط البيانات عالية السرعة.
الرادار والمراقبة: تمكين الكشف عن الإشارات بعيدة المدى في أنظمة الدفاع.
الاتصال الريفي: تعزيز الإشارات الضعيفة في المناطق المحرومة.
إنترنت الأشياء الصناعي: دعم التواصل الموثوق بالآلة.
الأسئلة الشائعة
س: ما هو نوع استقطاب الهوائي؟
ج: الاستقطاب العمودي ، الأمثل للتطبيقات الخلوية والاتصالات.
س: هل هذا هوائي متوافق مع شبكات 5G؟
ج: نعم ، يغطي نطاقه 1710-4200MHz نطاقات 5G NR (N1 ، N3 ، N78 ، إلخ).
س: كيف يتم تنفيذ حماية البرق؟
ج: يضمن تأريض العاصمة حماية الزيادة للمنشآت الخارجية.

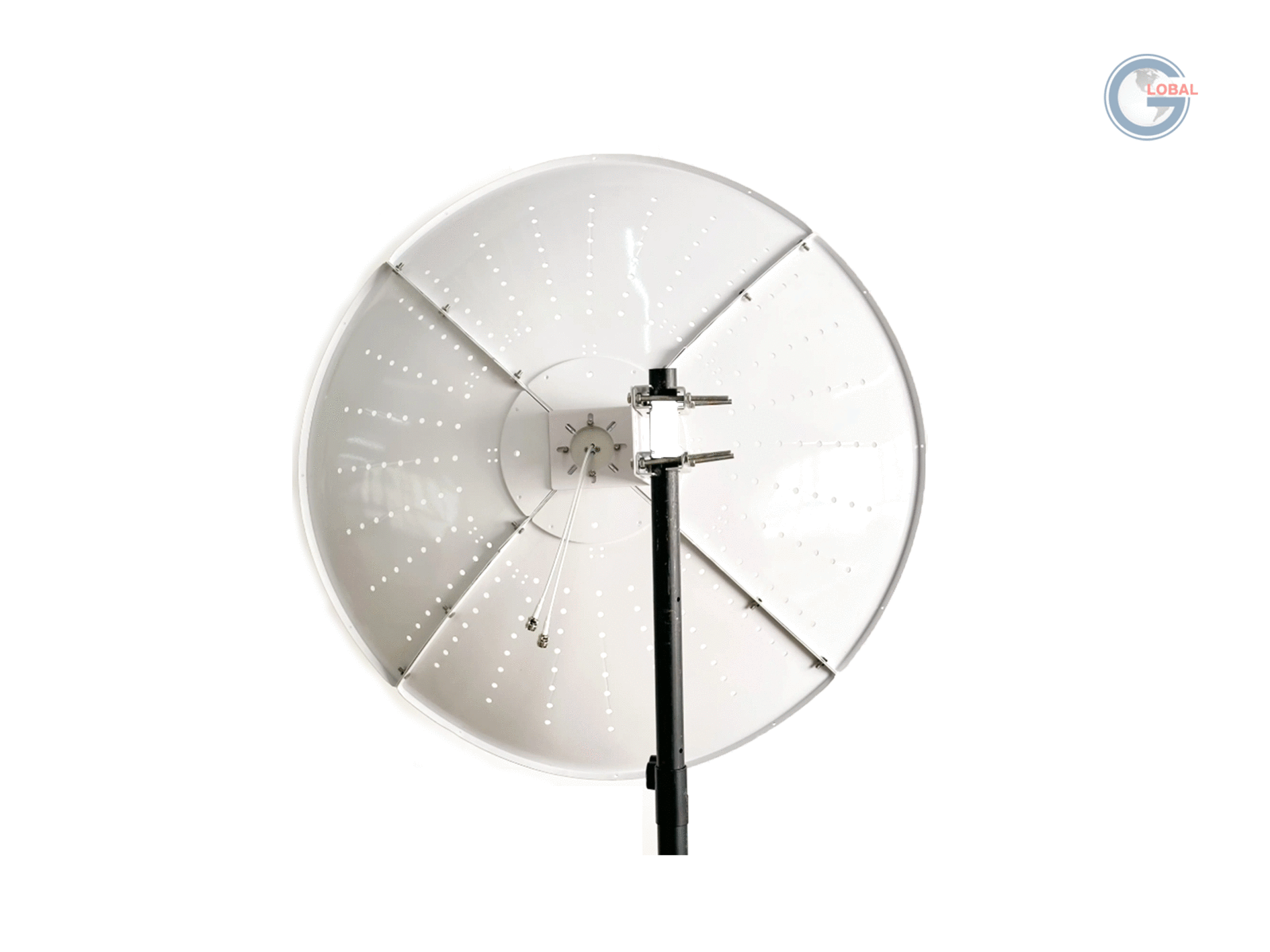

س: هل يمكن تركيبها على أعمدة قياسية؟
ج: نعم ، متوافق مع الأعمدة φ35–50 مم باستخدام المشابك القياسية.
س: ما هي فترة الضمان؟
ج: دعم الدعم لتفاصيل الضمان (عادة 1-2 سنوات).
س: هل يتطلب راديوم؟
ج: لا ، عاكس الألومنيوم هو مقاوم للحوم الجوية ومقاومة للأشعة فوق البنفسجية.
س: ما هو الحد الأقصى VSWR؟
A: ≤2.0 ، ضمان انتقال إشارة فعال مع الحد الأدنى من الانعكاس.
س: هل الهوائي مناسب للبيئات البحرية؟
ج: نعم ، مواد مقاومة للتآكل والتصميم المصنوع من تصنيف IP تصمد أمام الظروف الساحلية.
