الطابع الكهربائي
GL-OAN01 | مواصفة |
تردد العمل | 700-960 ميجا هرتز، 1710-2700 ميجا هرتز، 3300-4200 ميجا هرتز، 4400-5000 ميجا هرتز |
مقاومة | 50 Ω |
كسب (DBI) | 3.0 ديسيبل (890 ميجا هرتز) 5.0 ديسيبل (2 جيجا هرتز) 3.1 ديسيبل (3.7 جيجا هرتز) 2.0 ديسيبل (4.8 جيجا هرتز) |
VSWR | <3 |
درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
سعة الطاقة | 3 واط |
بناء

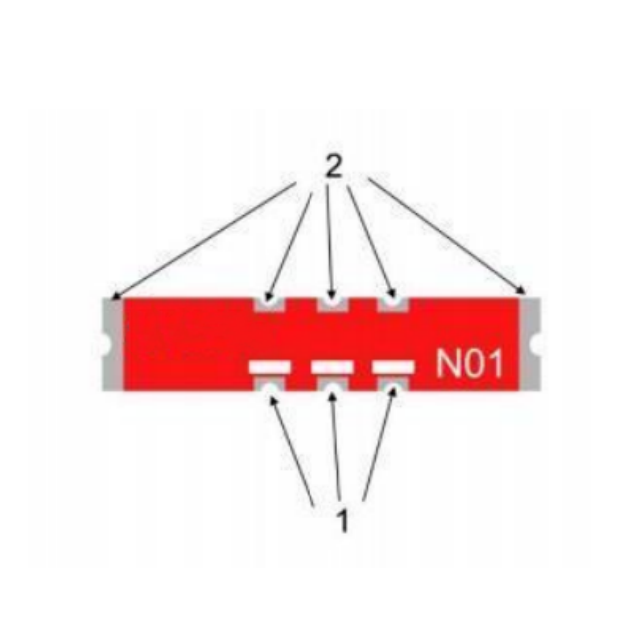

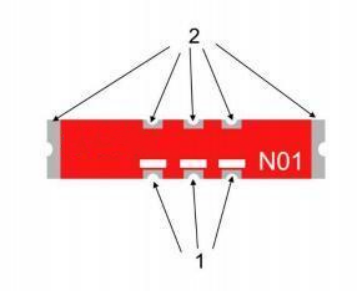

1 .تغذية إشارة الهوائي 2 .نهاية إصلاح لحام الهوائي |
الاختلافات بين الهوائيات المماثلة
p/n | GL-ONA01 | GL-CA-L01 | GLSY02 |
يكسب | 2-5 | 2-3.3 | 2 |
VSWR | 3 | 3.5 | 3.5 |
مقدمة المنتج
1. أبعاد التصميم فائقة الصغر
تبلغ 26.0×5.0×1.6 مم فقط (أصغر من العملة المعدنية!) مع تفاوت يبلغ ±0.1 مم. مثالي لأجهزة 5G/IoT ذات المساحة المحدودة.
2. يغطي دعم 5G/4G/NB-IoT متعدد النطاقات
نطاقات 700-960 ميجا هرتز، و1.71-2.7 جيجا هرتز، و3.3-4.2 جيجا هرتز، و4.4-5.0 جيجا هرتز. متوافق مع 2G/3G/4G/5G(Sub-6G)/Cat1/NB-IoT في وحدة واحدة.
3. كفاءة عالية واكتساب
كفاءة الذروة تصل إلى 87% (نطاق 2 جيجا هرتز) وكسب الذروة 6.1dBi. يحافظ على أداء مستقر عبر تغيرات درجة الحرارة/الرطوبة.
4. موثوقية من الدرجة الصناعية
تعمل في الظروف القاسية: -40 درجة مئوية إلى +85 درجة مئوية مع قدرة طاقة 3 وات. متوافق مع RoHS ومقاوم للرطوبة.
5. تكامل مبسط
بمقاومة 50 أوم مع تصميم توجيه لوحة PCB واضح. يتضمن مطابقة توصيات الشبكة للتنفيذ السريع.
الأجهزة الذكية لإنترنت الأشياء: أجهزة استشعار NB-IoT/CatM في المراقبة الزراعية/الصناعية
أجهزة التوجيه/البوابات 5G: اتصال Sub-6 جيجا هرتز للشبكات المنزلية/المؤسسية
البنية التحتية الحضرية: هوائيات مدمجة للعدادات الذكية/أجهزة استشعار المدينة
اتصالات الطائرات بدون طيار: هوائي خفيف الوزن للقياس عن بعد للطائرات بدون طيار (4.4-5.0 جيجا هرتز)
تقنية معلومات السيارة: وحدات V2X تتطلب إمكانية التشغيل على البارد عند -40 درجة مئوية
الأجهزة الطبية المحمولة: إشارة موثوقة في أجهزة المراقبة الصحية المدمجة
س: ما هي نطاقات التردد التي يدعمها GL-OAN01؟
ج: 700-960 ميجاهرتز، 1710-2700 ميجاهرتز، 3300-4200 ميجاهرتز، و4400-5000 ميجاهرتز (يغطي 2G إلى 5G Sub-6 جيجاهرتز).
س: ما هي ذروة الربح والكفاءة؟
ج: كسب يصل إلى 6.1 ديسيبل وكفاءة 87% (عند نطاق 2 جيجا هرتز). راجع جدول المواصفات لمعرفة القيم الخاصة بالنطاق.
س: هل هذا الهوائي مناسب للبيئات الصناعية؟
ج: نعم. مُصنف للعمل من -40 درجة مئوية إلى +85 درجة مئوية مع مقاومة للرطوبة.
س: كيف يمكنني تركيب هوائي SMD هذا؟
ج: استخدم ملف تعريف تدفق اللحام SnAgCu (الذروة 260 درجة مئوية لمدة 20-40 ثانية). انظر الصفحة 11 للحصول على إرشادات اللحام الكاملة.
س: ما هو أداء VSWR؟
ج: VSWR <3 عبر جميع نطاقات التشغيل (حسب مواصفات الصفحة 3).
س: هل تحتاج إلى مكونات مطابقة المعاوقة؟
ج: تتضمن الشبكة المطابقة الموصى بها (الصفحة 5: مكونات السلسلة/التحويل). المعاوقة الافتراضية 50Ω.
س: كيف يتم تعبئة الهوائي للإنتاج؟
ج: مسجلة في بكرات مكونة من 2000 قطعة (عرض الشريط 44 مم). مختومة بالرطوبة وفقًا لمعايير IPC.
س: هل هناك أي متطلبات تخزين خاصة؟
ج: يُخزن في درجة حرارة -10 درجة مئوية ~ 40 درجة مئوية، ورطوبة 30-70%. تجنب التعرض للكبريت/الكلور لمنع الأكسدة.
