لقد كانت الكابلات المحورية أساسية لنقل الإشارات عالية التردد منذ بدايتها في أواخر القرن التاسع عشر. تعتبر هذه الكابلات، المعروفة ببنيتها الفريدة من الموصلات متحدة المركز المفصولة بعازل عازل، محورية في تطبيقات مختلفة تتراوح من الاتصالات إلى البث. يعد فهم الأنواع المختلفة من الكابلات المحورية أمرًا ضروريًا للمحترفين الذين يهدفون إلى تحسين نقل الإشارة وتقليل التداخل. يتعمق هذا التحليل الشامل في الأنواع الأساسية الثلاثة للكابلات المحورية ، ويستكشف بنائها وتطبيقاتها والمبادئ الأساسية التي تحكم أدائها.
يمكن إرجاع تطور الكابلات المحورية إلى العمل الرائد لأوليفر هيفيسايد في عام 1880. وقد حددت براءة اختراع هيفيسايد البريطانية استخدام التصميم المحوري للقضاء على تداخل الإشارة بين الكابلات المتوازية، وهو تقدم كبير في الهندسة الكهربائية. لقد أرست أفكاره الأساس لخطوط النقل الحديثة، مما أتاح الاتصال الفعال والموثوق عبر مسافات طويلة. ظهرت التطبيقات العملية الأولى للكابلات المحورية مع كابلات التلغراف المبكرة عبر المحيط الأطلسي، مما يدل على قدرتها على حمل الإشارات بأقل قدر من الخسارة.
يقع في قلب تكنولوجيا الكابلات المحورية مبدأ حصر المجالات الكهرومغناطيسية داخل هيكل الكابل. يحمل الموصل الداخلي الإشارة، بينما يعمل الموصل الخارجي أو الدرع كمرجع أرضي وحاجز ضد التداخل الكهرومغناطيسي الخارجي. يحافظ العازل الكهربائي بين هذه الموصلات على تباعد ثابت ويحدد المعاوقة المميزة للكابل. يضمن هذا التصميم نقل إشارة فعال مع توهين منخفض.
يعد فهم الخصائص الكهربائية للكابلات المحورية أمرًا بالغ الأهمية لاختيار النوع المناسب لتطبيقات محددة. تشمل المعلمات الرئيسية ما يلي:
الممانعة المميزة (Z 0) : تمليها نسبة أقطار الموصل الداخلي والخارجي وثابت العزل الكهربائي للعازل. الممانعات الشائعة هي 50 أوم و75 أوم.
التوهين : فقدان قوة الإشارة المقاسة بالديسيبل لكل وحدة طول، متأثرًا بمقاومة الموصل وخسائر العزل الكهربائي.
التعامل مع الجهد : أقصى سعة للجهد تحددها قوة العزل الكهربائي وأبعاد الكابل.
الاستجابة للترددات : القدرة على إرسال الإشارات بشكل فعال عبر مجموعة من الترددات دون فقدان أو تشويه كبير.
تتنوع الكابلات المحورية إلى أنواع مختلفة لتلبية الاحتياجات والبيئات المحددة. الأنواع الثلاثة الأساسية هي:
الكابلات المحورية الصلبة
الكابلات المحورية شبه الصلبة
الكابلات المحورية المرنة
تتكون الكابلات المحورية الصلبة من موصلات داخلية وخارجية صلبة مفصولة بعوازل قرصية. الموصل الخارجي عادة ما يكون عبارة عن أنبوب نحاسي أملس أو مموج، مما يوفر حماية ممتازة والحد الأدنى من فقدان الإشارة. تم تصميم هذه الكابلات للتركيبات الدائمة حيث لا تتطلب المرونة. وهي تستخدم عادة في خطوط نقل الطاقة العالية، ومغذيات الهوائي، ومرافق البث.
عادة ما يكون الموصل الداخلي عبارة عن قضيب نحاسي صلب، تم اختياره لموصليته العالية. يمكن أن يكون العازل الكهربائي عبارة عن هواء به فواصل أو مواد صلبة مثل البولي إيثيلين أو التيفلون. تضمن صلابة الموصل الخارجي تباعدًا دقيقًا بين الموصلات، وهو أمر ضروري للحفاظ على مقاومة مميزة ثابتة وتقليل الانعكاسات.
نظرًا للتوهين المنخفض وقدرات التعامل مع الطاقة العالية، تعد الكابلات المحورية الصلبة مثالية لنقل الإشارات في تطبيقات مثل:
أجهزة إرسال البث
محطات قاعدة الخلوية
أنظمة الاتصالات عبر الأقمار الصناعية
تتميز الكابلات المحورية شبه الصلبة بموصل خارجي معدني صلب، عادةً ما يكون من النحاس، مع عازل مصنوع من PTFE (تفلون) وموصل داخلي صلب. توفر هذه الكابلات توازنًا بين الأداء والمرونة، مما يسمح بأداء دقيق ومستقر في التطبيقات عالية التردد حتى 50 جيجا هرتز.
يوفر الغلاف الخارجي المعدني فعالية حماية فائقة، مما يقلل من التداخل الكهرومغناطيسي وتسرب الإشارة. يضمن عازل PTFE فقدانًا منخفضًا وثباتًا حراريًا عاليًا، مما يجعل هذه الكابلات مناسبة للبيئات الصعبة.
تُستخدم الكابلات المحورية شبه الصلبة بشكل شائع في:
الأنظمة العسكرية والفضائية
دوائر الميكروويف
معدات اختبار عالية التردد

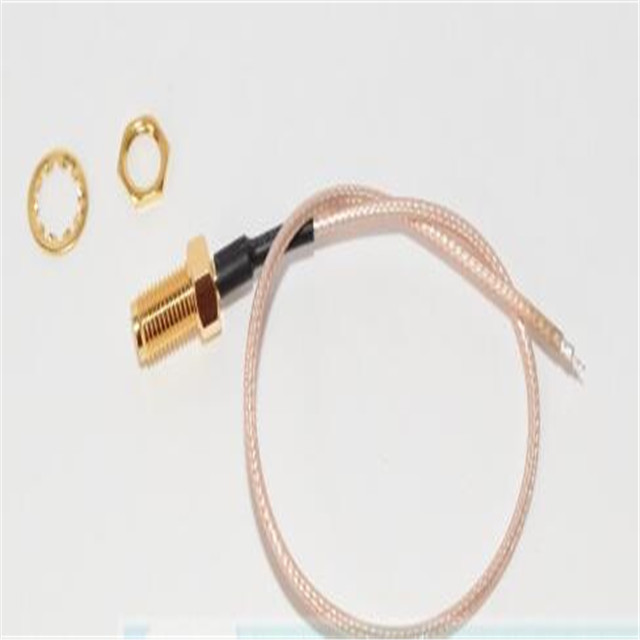

تتميز الكابلات المحورية المرنة بدرع معدني مضفر ومواد عازلة مرنة. يمكن أن يكون الموصل الداخلي صلبًا أو مجدولًا لتعزيز المرونة. تنتشر هذه الكابلات في التطبيقات التي تتطلب الحركة أو الانحناء المتكرر.
يسمح الدرع المضفر، المصنوع عادة من النحاس أو الألومنيوم، للكابل بالانحناء دون التأثير على الخواص الكهربائية بشكل كبير. تعمل المواد العازلة مثل البولي إيثيلين الرغوي على تقليل وزن الكابل وتحسين مرونته مع الحفاظ على خصائص الفقد المنخفض.
تستخدم الكابلات المحورية المرنة على نطاق واسع في:
الأجهزة الإلكترونية الاستهلاكية (أجهزة التلفاز وأجهزة الفيديو)
شبكات اتصالات البيانات (كابلات إيثرنت)
الاتصالات اللاسلكية المتنقلة
تتضمن مقارنة الأنواع الثلاثة من الكابلات المحورية تحليل خصائصها الكهربائية والميكانيكية لتحديد مدى ملاءمتها لتطبيقات محددة.
تظهر الكابلات المحورية الصلبة أقل توهين بسبب موصلاتها الصلبة والحد الأدنى من خسائر العزل الكهربائي. توفر الكابلات شبه الصلبة توهينًا أعلى قليلاً ولكنها تحافظ على أداء ممتاز عند الترددات العالية. تتميز الكابلات المرنة بتوهين أعلى، مما يجعلها أقل ملاءمة لنقل الترددات العالية لمسافات طويلة دون تضخيم.
| نوع الكابل | التوهين (ديسيبل/100 م عند 1 جيجا هرتز) | أقصى تردد (جيجاهرتز) |
| جامد | 5.0 | 10 |
| شبه جامدة | 6.5 | 50 |
| مرن | 10.0 | 3 |
تعد القدرة على التعامل مع الطاقة أمرًا بالغ الأهمية في التطبيقات عالية الطاقة. تتفوق الكابلات الصلبة نظرًا لأحجام الموصلات الكبيرة وعازل الهواء، مما يسمح بجهد ذروة أعلى قبل حدوث انهيار العزل الكهربائي. تتميز الكابلات شبه الصلبة بمعالجة طاقة معتدلة، في حين أن الكابلات المرنة محدودة بسبب أحجام الموصلات الأصغر والعوازل الكهربائية الصلبة.
تعتبر فعالية التدريع ضرورية لمنع تسرب الإشارة وتقليل التداخل. توفر الكابلات الصلبة وشبه الصلبة حماية فائقة بسبب موصلاتها الخارجية الصلبة. تتمتع الكابلات المرنة بفعالية حماية أقل بسبب الفجوات الموجودة في الدرع المضفر، على الرغم من أن التصميمات ذات الطبقات المتعددة (على سبيل المثال، الكابلات ذات الحماية الرباعية) يمكن أن تعزز الأداء.
يتضمن اختيار الكابل المحوري المناسب موازنة الأداء الكهربائي مع المتطلبات الميكانيكية مثل المرونة والوزن والمقاومة البيئية.
يجب أن تقاوم الكابلات المستخدمة في البيئات الخارجية أو القاسية الأشعة فوق البنفسجية والرطوبة ودرجات الحرارة القصوى. الكابلات الصلبة ذات السترات الواقية مناسبة لمثل هذه الظروف. تشتمل الكابلات المرنة المصممة للدفن على مواد هلامية مانعة للماء لمنع دخول الرطوبة.
تتطلب التطبيقات التي تتطلب حركة متكررة، مثل الروبوتات أو المعدات المحمولة، كابلات مرنة. والمقايضة هي التوهين العالي وانخفاض فعالية التدريع. إن فهم المتطلبات الميكانيكية للتطبيق يضمن طول عمر الكابل وموثوقيته.
يستمر الابتكار في تصميم الكابلات المحورية في تلبية الاحتياجات المتطورة لأنظمة الاتصالات عالية التردد.
يهدف البحث في المواد العازلة المتقدمة إلى تقليل توهين الإشارة. توفر المواد العازلة الرغوية والبوليمرات الهندسية ثوابت عازلة أقل، مما يتيح للكابلات الأداء بكفاءة عند الترددات الأعلى مع تقليل الخسائر.
يعمل التدريع المعزز، مثل التدريع المزدوج أو الرباعي مع مجموعات من الرقائق والجدائل، على تحسين التوافق الكهرومغناطيسي (EMC). تعتبر هذه التطورات حاسمة في البيئات ذات المستويات العالية من التداخل الكهرومغناطيسي، مما يضمن سلامة الإشارة.
يعد فهم الأنواع الثلاثة الأساسية للكابلات المحورية - الصلبة وشبه الصلبة والمرنة - أمرًا ضروريًا للمهندسين والفنيين المشاركين في نقل الإشارات. ويقدم كل نوع مزايا مميزة ومناسبًا لتطبيقات محددة. ومن خلال اختيار الكابل المناسب بناءً على الخصائص الكهربائية والظروف البيئية والمتطلبات الميكانيكية، يمكن للمحترفين تحسين أداء النظام وموثوقيته. تستمر التطورات المستمرة في تكنولوجيا الكابلات المحورية في دعم الطلبات المتزايدة باستمرار لأنظمة الاتصالات عالية السرعة وعالية التردد.
لمزيد من الأفكار حول تطبيقات وقدرات الكابلات المحورية المختلفة ، يتم تشجيع البحث المستمر واستكشاف التقنيات الناشئة.
1. ما هي الاختلافات الرئيسية بين الكابلات المحورية الصلبة وشبه الصلبة والمرنة؟
تحتوي الكابلات المحورية الصلبة على موصلات خارجية صلبة وتستخدم في التركيبات الثابتة بسبب افتقارها إلى المرونة. تتميز الكابلات شبه الصلبة بغلاف خارجي معدني صلب ولكنها توفر قدرة ثني محدودة، ومناسبة للتطبيقات الدقيقة. تحتوي الكابلات المرنة على دروع مضفرة، مما يسمح بمرونة كبيرة ولكن مع فقدان إشارة أعلى قليلاً وفعالية حماية أقل.
2. كيف تؤثر المادة العازلة على أداء الكابل المحوري؟
تؤثر المادة العازلة على سعة الكابل، والمقاومة المميزة، والتوهين. المواد ذات ثوابت العزل الكهربائي المنخفضة، مثل البولي إيثيلين الرغوي، تقلل من فقدان الإشارة وتسمح بنقل تردد أعلى. يؤثر اختيار المادة العازلة أيضًا على معالجة جهد الكابل وخصائصه الحرارية.
3. لماذا تعتبر فعالية التدريع مهمة في الكابلات المحورية؟
تحدد فعالية التدريع قدرة الكابل على منع التداخل الكهرومغناطيسي الخارجي من التأثير على الإشارة وتقليل تسرب الإشارة. تعد فعالية التدريع العالية أمرًا بالغ الأهمية في البيئات ذات الضوضاء الكهرومغناطيسية الكبيرة أو حيث تكون سلامة الإشارة أمرًا بالغ الأهمية، كما هو الحال في التطبيقات العسكرية أو الفضائية.
4. هل يمكن استخدام الكابلات المحورية المرنة في التطبيقات عالية التردد؟
تقتصر الكابلات المحورية المرنة بشكل عام على تطبيقات التردد المنخفض بسبب التوهين العالي والممانعة المميزة الأقل استقرارًا عند الترددات العالية. بالنسبة للتطبيقات عالية التردد التي تزيد عن بضعة جيجاهرتز، يُفضل استخدام الكابلات المحورية شبه الصلبة أو الصلبة نظرًا لأدائها المتفوق.
5. كيف تؤثر العوامل البيئية على اختيار الكابل المحوري؟
يمكن للعوامل البيئية مثل درجات الحرارة القصوى والرطوبة والتعرض للأشعة فوق البنفسجية والضغط الميكانيكي أن تؤدي إلى انخفاض أداء الكابل بمرور الوقت. إن اختيار الكابلات ذات الأغلفة المناسبة والطلاءات الواقية والمواد المقاومة لهذه العوامل يضمن الموثوقية والأداء على المدى الطويل في بيئات محددة.
6. ما هو الدور الذي تلعبه المعاوقة المميزة في تطبيقات الكابلات المحورية؟
تعتبر المعاوقة المميزة أمرًا أساسيًا لمطابقة المعاوقة لتقليل الانعكاسات وزيادة نقل الطاقة بين الكابل والمعدات المتصلة. قيم المعاوقة الشائعة هي 50 أوم لتطبيقات الترددات اللاسلكية و75 أوم للفيديو وتلفزيون الكابل، ويتم اختيارها بناءً على تحسين التعامل مع الطاقة وتوهين الإشارة.
7. هل تواكب التطورات في تكنولوجيا الكابلات المحورية متطلبات الاتصالات الحديثة؟
نعم، تستمر الأبحاث الجارية في علوم المواد وتصميم الكابلات في تحسين أداء الكابلات المحورية. الابتكارات مثل العوازل المتقدمة، وتقنيات التدريع المحسنة، والإنشاءات المتخصصة تمكن الكابلات المحورية من تلبية المتطلبات المتزايدة للترددات الأعلى، ومعدلات بيانات أكبر، وتعزيز سلامة الإشارة في أنظمة الاتصالات الحديثة.
