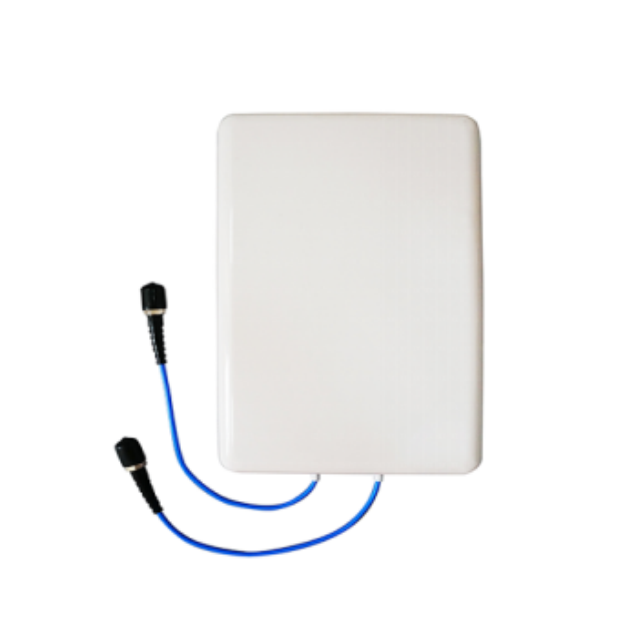

GL-DY7027S7
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد MHz | 698-960 | 1710-2700 | |
الاستقطاب | ± 45 درجة | ||
VSWR | ≤2.0 | ≤1.5 | |
كسب DBI | 6 | 8 | |
عرض شعاع أفقي | 90 درجة- 80 درجة | 80 درجة- 70 درجة | |
عرض العمودي | 80 درجة- 70 درجة | 65 درجة- 60 درجة | |
نسبة من الأمام إلى الخلف | ≥10db | ≥13db | |
العزلة بين المنافذ db | ≥23 | ||
intermodulation IM3 (2x33DBM) -DBC | ≤-140 | ||
مقاومة المدخلات- | 50 | ||
أقصى قدر من الطاقة المدخلات | 50 | ||
حماية البرق | DC Ground | ||
المواصفات الميكانيكية | |||

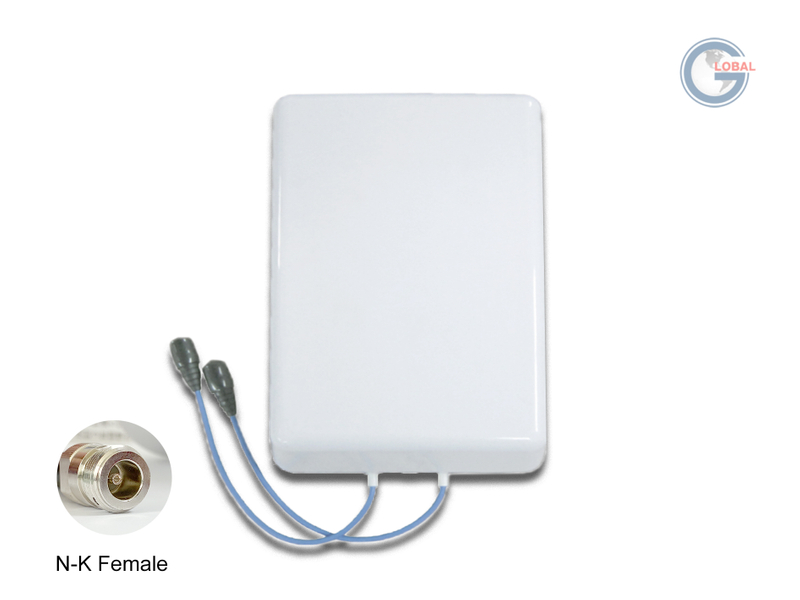

نوع موصل الإدخال | 2 × NK | ||
تثبيت | تصاعد على الحائط | ||
الأبعاد mm | 308 × 190 × 80 | ||
الهوائي وزن كيلوغرام | 0.88 | ||
مادة العناصر المشعة | منظمة العفو الدولية | ||
مادة رادوم | القيمة المطلقة | ||
لون رادوم | أبيض | ||
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | ||
مقدمة المنتج
تغطية مزدوجة النطاق : تعمل عبر 698-960 ميجا هرتز و 1710-2700 ميجا هرتز ، وهي مثالية لأنظمة الاتصالات متعددة الدرجات.
كسب إشارة عالية : يسلم 6DBI (النطاق المنخفض) و 8DBI (النطاق العالي) للتغطية الموسعة في البيئات الداخلية.
تصميم مقاوم للأشعة فوق البنفسجية متينة : يحمي Radome ABS من تدهور الأشعة فوق البنفسجية ، مما يضمن الموثوقية على المدى الطويل.
Compact & Lightweight : يقيس 308 × 190 × 80 مم ويزن 0.88 كجم فقط ، مما يبسط التثبيت في المساحات الضيقة.
درجة حرارة التشغيل الواسعة : تعمل بشكل موثوق من -40 درجة مئوية إلى +65 درجة مئوية ، مناسبة للمناخات القاسية أو المتغيرة.
سيناريوهات التطبيق
أنظمة الهوائي الموزعة الداخلية (DAS) في المكاتب أو المستشفيات أو مراكز التسوق.
تعزيز التغطية الخلوية واللاسلكية في المباني التجارية الكبيرة.
تعزيز الإشارة لمحاور إنترنت الأشياء والبنية التحتية للبناء الذكية.
الإعدادات المؤقتة التي تتطلب هوائيات خفيفة الوزن وسهلة الاستخدام.
المرافق الصناعية التي تحتاج إلى تواصل مستقر في درجات الحرارة القصوى.
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
A: يغطي 698-960MHz (النطاق المنخفض) و 1710-2700MHz (النطاق العالي).
س: هل هذا هوائي مناسب للاستخدام في الهواء الطلق؟
ج: مصمم للاستخدام الداخلي ؛ يحمي رادوم مقاوم للأشعة فوق البنفسجية من أشعة الشمس ولكنه ليس مقاومًا للماء.
س: ما هي الموصلات التي يتم تضمينها؟
ج: موصلات NK المزدوجة لاتصال RF قوي.
س: ما هو كسب الهوائي؟
A: 6DBI للانتقال المنخفض و 8DBI للانتقال العالي.
س: كيف يتم تثبيتها؟
ج: مثبت على الحائط باستخدام قوسين (الأجهزة غير المدرجة).
س: ما هو الحد الأقصى لطاقة الإدخال؟
A: 50W لكل منفذ ، ضمان التوافق مع أجهزة الإرسال القياسية.
س: هل يتطلب اتصال أرضي؟
ج: نعم ، ويشمل حماية البرق الأرضية DC.
س: ما هي المواد المستخدمة للرادروم؟
ج: البلاستيك عالي الجودة ABS للمتانة ومقاومة الأشعة فوق البنفسجية.
