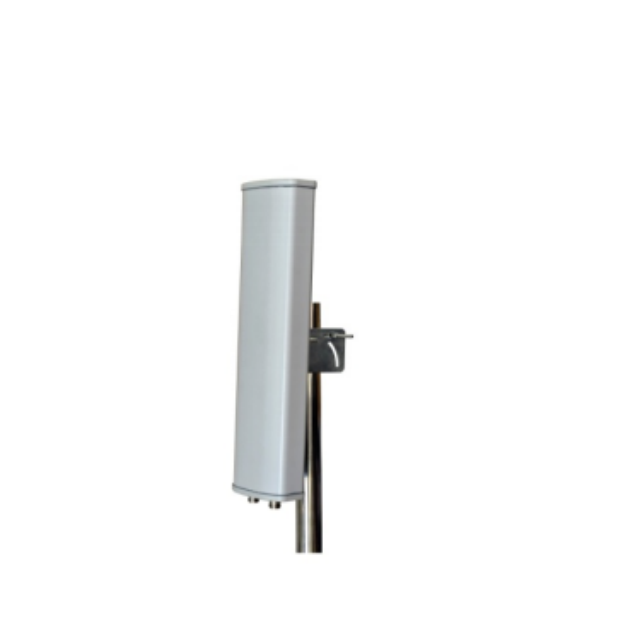

GL-DY2327S9014
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 2300-2700 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 14 |
عرض شعاع أفقي | 90 درجة |
عرض العمودي | 15 درجة |
نسبة من الأمام إلى الخلف | ≥23 |
العزلة بين المنافذ -DBI | ≥28 |
مقاومة المدخلات- | 50 |
الحد الأقصى للطاقة الإدخال -ال | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد -mm | 500 × 128 × 56 |
حجم التعبئة | 600 × 230 × 160 |
هوائي وزن كيلوغرام | 1.5 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد -mm | ￠ 35 ～￠ 75 |
مقدمة المنتج
أداء 4G/LTE المحسّن : تم تحسينه على 2300-2700 ميجا هرتز مع ربح 14DBI و ± 45 درجة استقطاب ، مما يضمن انتقال إشارة قوي لشبكات LTE عالية السرعة.
التحكم الدقيق في شعاع : 90 درجة أفقي و 15 درجة عرض شعاع عمودي لتغطية القطاع المركزة ، مما يقلل من التداخل في المناطق المكتظة بالسكان.
المتانة الصناعية : upvc radome ونطاق درجة حرارة التشغيل الواسعة (-40 درجة مئوية إلى +65 درجة مئوية) يقاومون الطقس القاسي ، والتعرض للأشعة فوق البنفسجية ، والبيئات المسببة للتآكل.
معالجة الطاقة العالية : تدعم ما يصل إلى 100 واط ، قوة إدخال ، مثالية للمحطات الأساسية ذات الحركة العالية وتوسعات الشبكة الحضرية.
النشر المرن : يتيح ضبط الميل الميكانيكي (0-12 درجة) وأقواس التثبيت العالمية (φ35-75mm) التثبيت السريع على الأبراج أو الأعمدة.
سيناريوهات التطبيق
شبكات 4G الحضرية : تعزيز تغطية الإشارة في المدن المزدحمة أو المناطق التجارية.
اتصال IoT الصناعي : ربط أجهزة الاستشعار والأجهزة في المصانع أو المناجم أو المراكز اللوجستية.
البنية التحتية للمدينة الذكية : دعم أنظمة إدارة حركة المرور ، وشبكات Wi-Fi العامة ، وشبكات المراقبة.
توسع LTE الريفي : تمديد اتصال موثوق به للقرى النائية أو المناطق الزراعية.
التعافي من الكوارث : توفير اتصال مستقر أثناء حالات الطوارئ أو انقطاع الشبكة.
التعليمات
س: ما مدى التردد الذي يغطيه هذا الهوائي؟
ج: تعمل في 2300-2700 ميجا هرتز ، مصممة خصيصًا لأنظمة 4G/LTE.
س: هل يمكن أن تتعامل مع التطبيقات عالية الطاقة؟
ج: نعم ، إنه يدعم ما يصل إلى 100 واط ، طاقة الإدخال للمطالبة بالنشر مثل المحطات الأساسية.
س: هل زاوية الإمالة قابلة للتعديل بعد التثبيت؟
ج: بالتأكيد. يتيح الميل الميكانيكي ضبط 0-12 درجة لتحسين التغطية الدقيقة.
س: كيف تصمد أمام الطقس القاسي؟
ج: يضمن نطاق التشغيل UPVC و -40 درجة مئوية إلى +65 درجة مئوية المتانة في العواصف أو الحرارة أو الظروف المتجمدة.
س: هل تشمل حماية البرق؟
ج: نعم ، تم دمج تأريض العاصمة للحماية من العواصف الكهربائية.
س: ما هي الموصلات التي يتم تضمينها؟
ج: يتم تثبيت موصلات NK المزدوجة مسبقًا للتكامل السلس مع أنظمة LTE.
س: هل الهوائي مناسب للمناطق الساحلية؟
ج: نعم! تقاوم مادة UPVC تآكل المياه المالحة ، مما يجعلها مثالية للمنشآت الساحلية.
