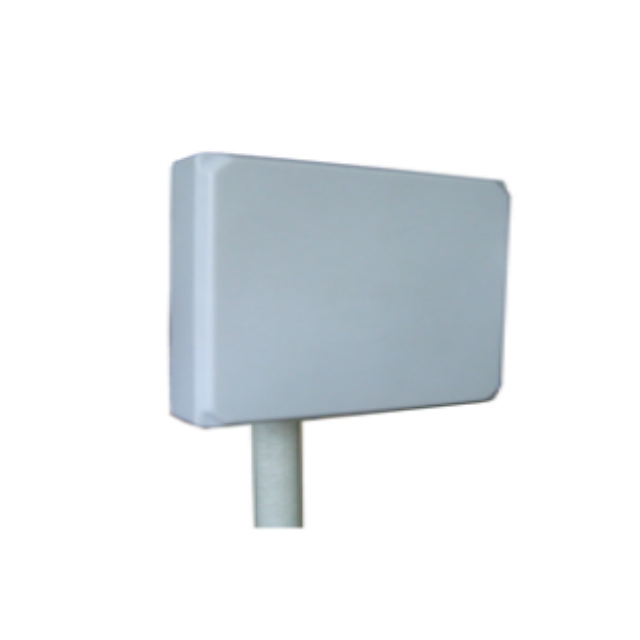

GL2458VH604NF
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد | 2400-2500/4900-6000MHz |
الاستقطاب | أفقي+عمودي |
VSWR | ≤2.0 |
يكسب | 8dbi |
عرض شعاع أفقي | 60 درجة |
عرض شعاع عمودي | 60 درجة |
نسبة F/B. | ≥20dB |
مقاومة المدخلات | 50Ω |
أقصى قوة | 50W |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع الموصل | 4*NF |
موقع الموصل | خلف |
تثبيت | تركيب القطب |
Dimensions | 190 × 190 × 40mm |
وزن الهوائي | 1.0 كجم |
مادة رادوم | القيمة المطلقة |
لون رادوم | أبيض |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
تصنيف سرعة الرياح | 60 م/ث |
قطر القطب | ￠ 35 ～￠ 60 مم |
مقدمة المنتج
تغطي تغطية النطاق - يغطي هوائي GL2458VH604NF نطاقات التردد من 2400 إلى 2500 ميجا هرتز و 4900 - 6000 ميجا هرتز. هذا التصميم المزدوج - النطاق يجعله مناسبًا لمجموعة واسعة من التطبيقات ، مثل شبكات Wi - FI 2.4 جيجا هرتز و 5 جيجا هرتز ، بالإضافة إلى أنظمة الاتصالات اللاسلكية الأخرى التي تعمل داخل هذه النطاقات.
الاستقطاب المشترك ： مع الاستقطاب الأفقي + العمودي ، يمكن للهوائي التقاط إشارات ونقلها من اتجاهات مختلفة بشكل أكثر فعالية. تساعد طريقة الاستقطاب هذه على تحسين استقبال الإشارة ونقلها في البيئات المعقدة ، مما يقلل من تداخل الإشارة.
مكسب جيد ونمط الإشعاع ： يتميز بكسب 8dbi و 60 درجة أفقي وعرض الشعاع العمودي ، يمكن للهوائي تقوية الإشارات بشكل فعال وتوفير تغطية زاوية واسعة نسبيا. هذا مفيد للتطبيقات التي تتطلب انتشارًا أوسع للإشارة ، مما يضمن اتصال أفضل في المنطقة المستهدفة.
انخفاض VSWR ونسبة F/B عالية ： VSWR ≤2.0 تشير إلى مطابقة مقاومة جيدة ، مما يقلل من انعكاس الإشارة ويحسن كفاءة انتقال الإشارة. تعني نسبة F/B ≥20dB أن نسبة الإشعاع إلى الأمام إلى الأمام عالية ، مما يقلل من التداخل من الجانب الخلفي من الهوائي وتعزيز جودة الإشارة في الاتجاه المطلوب.
متينة وسهلة التثبيت ： مصنوعة من مادة Radome ABS ، يكون الهوائي متينًا ويمكنه تحمل الظروف البيئية المختلفة. لديها سرعة رياح مصنفة تبلغ 60 م/ث ، ويمكن أن تعمل في نطاق درجة حرارة - 40 درجة مئوية إلى +65 درجة مئوية. تجعل موصلات 4*nf في طريقة تثبيت الخلفية والقطب من السهل تثبيتها ، ويمكن تركيبها على أعمدة بقطر 35 - ¢ 60 مم.
سيناريوهات التطبيق
شبكات المدينة الذكية : اتصال موثوق بكاميرات المرور أو شبكة WiFi العامة أو أنظمة الطوارئ.
أتمتة المستودعات : توزيع إشارة مستقر عبر مرافق التخزين الكبيرة.
الأماكن الخارجية : تغطية عالية السرعة للملاعب أو الحدائق أو مساحات الأحداث.
إنترنت الأشياء الصناعي : نقل بيانات قوي في المصانع أو الموانئ أو مصانع الطاقة.
التعليمات
س: هل يدعم هذا الهوائي wifi 6e؟
ج: نعم ، يغطي نطاق 4900–6000MHz طيف WiFi 6E's 6Ghz من أجل الأداء المقاوم للمستقبل.
س: هل يمكنه التعامل مع أجهزة متعددة في وقت واحد؟
ج: تتيح موصلات 4x NF اتصالات متوازية لأجهزة التوجيه أو المتوحشات أو مراكز إنترنت الأشياء.
س: هل هو مقاوم للماء؟
ج: إن Radome ABS مقاوم للطقس ، مصنّفًا بالأمطار والثلوج والتعرض للأشعة فوق البنفسجية.
س: ما هو أقصى مسافة التغطية؟
ج: يحقق ما يصل إلى 800 متر في المناطق المفتوحة ، اعتمادًا على التضاريس والمعدات.
س: هل يتطلب سلكًا أرضيًا؟
ج: نعم ، تأريض العاصمة إلزامي لحماية ارتفاع الصواعق.
س: هل تتوافق مع أنظمة POE؟
ج: نعم ، ولكن تأكد من تطابق حقن POE مع متطلبات المقاومة والطاقة 50Ω.
س: هل يمكن أن تكون مثبتة على الحائط؟
ج: مصممة لتركيب القطب ، ولكن يمكن استخدام أقواس الحائط مع المحولات.
