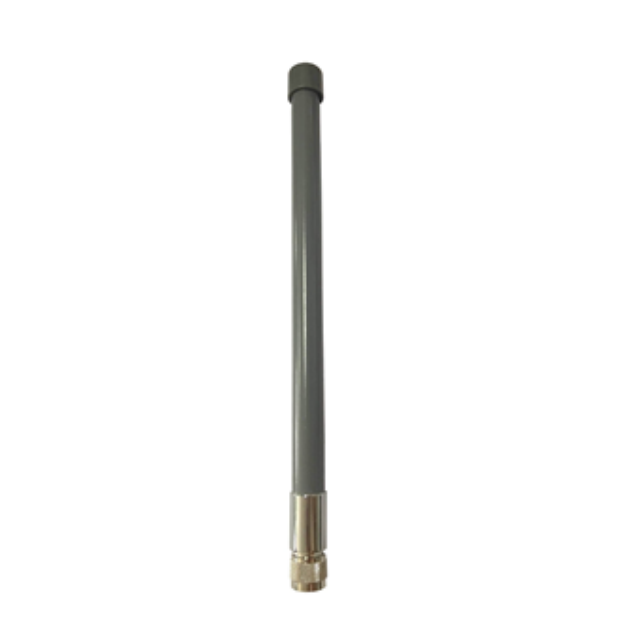

GL-500V-2.5
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
| |
نطاق التردد | 470-510MHz |
VSWR | ≤3.0 |
يكسب | 2.5dbi |
عرض شعاع أفقي | 360 درجة |
عرض شعاع عمودي | 30 درجة |
الاستقطاب | رَأسِيّ |
مقاومة المدخلات | 50Ω |
أقصى قدر من المدخلات | 50W |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | ن ذكر |
موقع الموصل | قاع |
Dimensions | ф20 × 295mm |
وزن الهوائي | 0.25 كجم |
مادة رادوم | الألياف الزجاجية |
لون رادوم | رمادي |
درجة حرارة التشغيل | -40 درجة مئوية ～ 60 درجة مئوية |
تصنيف سرعة الرياح | 60 م/ث |
تثبيت | استخدم مع أكواب الشفط وقواعد التثبيت الأخرى |
مقدمة المنتج
تغطية التردد المستهدفة ： تم تصميم الهوائي GL - 500V - 2.5 للعمل ضمن نطاق التردد 470 - 510MHz. هذا يجعل من المناسب للغاية للتطبيقات التي تعتمد على نطاق التردد المحدد هذا ، مما يضمن نقل الإشارة الفعال واستقبال للأنظمة ذات الصلة.
Omni - نمط الإشعاع الاتجاهي ： مع عرض شعاع أفقي 360 درجة ، يمكن للهوائي استلام إشارات ونقلها في جميع الاتجاهات أفقيًا. تعتبر هذه الميزة Omni - الاتجاهية مثالية للتطبيقات التي يلزم توزيع إشارة على نطاق واسع ، كما هو الحال في بعض شبكات الاتصالات اللاسلكية التي تحتاج إلى تغطية مساحة كبيرة دون الحاجة إلى اتجاه معين.
ربح لائق و VSWR المنخفض ： يحصل على ربح 2.5DBI ، والذي يمكن أن يعزز الإشارات بشكل فعال ضمن نطاق تردد التشغيل الخاص به. يشير VSWR لـ ≤3.0 إلى مطابقة مقاومة جيدة نسبيًا ، مما يقلل من انعكاس الإشارة وضمان اتصال مستقر للتواصل الموثوق.
بناء الألياف الزجاجية المتينة ： مصنوعة من رادوم الألياف الزجاجية ، الهوائي خفيفة الوزن ودائم على حد سواء. توفر الألياف الزجاجية حماية جيدة ضد العوامل البيئية مثل الرطوبة والإشعاع الأشعة فوق البنفسجية والإجهاد الميكانيكي. هذا يضمن أداءً طويلًا دائمًا ، مما يجعله مناسبًا للاستخدام الداخلي والخارجي.
التثبيت المريح والحماية ： يضم موصل ذكور N في الأسفل ، من السهل الاتصال بـ GL - 500V - 2.5 بأجهزة أخرى. كما أنه يحتوي على حماية من البرق الأرضي DC ، وحماية المعدات المتصلة من الأضرار المحتملة التي تسببها البرق. بالإضافة إلى ذلك ، يمكن تثبيته باستخدام أكواب الشفط وقواعد التثبيت الأخرى ، مما يوفر المرونة في مواقع التثبيت.
سيناريوهات التطبيق
السلامة العامة: نشر في أنظمة الاتصالات في حالات الطوارئ للشرطة أو إدارات الإطفاء أو فرق الاستجابة للكوارث.
إنترنت الأشياء الصناعي: الاندماج مع أجهزة الاستشعار أو أجهزة المراقبة عن بُعد في المصانع أو المزارع أو مصانع الطاقة.
الأحداث في الهواء الطلق: ضمان تغطية إشارة موثوقة للميكروفونات اللاسلكية ، أو مكوّنات الشبكات ، أو الشبكات المؤقتة.
الاتصالات البحرية/RV: جبل على القوارب أو المركبات الترفيهية لاتصال فرقة UHF مستقرة.
التعليمات
س: هل هذا هوائي متوافق مع نظام 50Ω؟
ج: نعم ، لديها مقاومة إدخال 50Ω للتكامل السلس مع الأجهزة المعيارية.
س: هل يمكن أن تصمد أمام درجات الحرارة القصوى؟
ج: نعم ، تعمل بشكل موثوق من -40 درجة مئوية إلى 60 درجة مئوية.
س: هل تشمل حماية البرق؟
ج: نعم ، يضمن تأريض العاصمة حماية لارتفاع البرق.
س: ما هي خيارات التثبيت المتاحة؟
ج: استخدم أكواب الشفط أو أقواس تثبيت الطرف الثالث للتثبيت المرن.
س: ما هو عرض الشعاع العمودي؟
A: 30 درجة ، محسّنة للتغطية الرأسية المركزة.
س: هل الموصل مقاوم للماء؟
ج: الموصل الذكري N ليس مقاومًا للماء بطبيعته ؛ استخدم غطاء واقعي للإعدادات الخارجية.
س: هل يمكن أن تتعامل مع أجهزة الإرسال عالية الطاقة؟
ج: نعم ، فهو يدعم ما يصل إلى 50W طاقة إدخال مستمرة.
س: ما هو وزن الهوائي؟
ج: فقط 0.25 كجم ، مما يجعلها خفيفة الوزن ومحمولة.
| |
