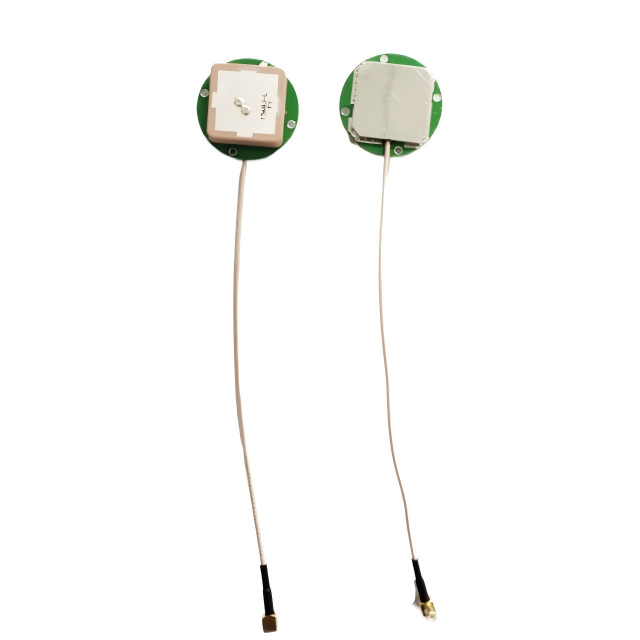

GL504D
Asialeren
8517710000
100 قطعة
مقبول
1000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي 2 دبابيس | نطاق التردد | 1561.098 ~ 1602MHz |
الاستقطاب | RHCP | |
يكسب | 4dbic@70*70mm GP | |
VSWR | ＜ 1.5 | |
مقاومة | 50 Ω | |
نسبة المحوري | ≤2db （Zenith） | |
البعد | 25*25*6MM | |
LNA | يكسب | 28 ± 2DB |
رقم الضوضاء | ≤1.0db | |
الجهد توريد | 3.3 ± 0.3V DC | |
الاستهلاك الحالي | ≤ 24mA@3.3V DC | |
VSWR | ＜ 2.0 | |
ميكانيكي | كابل | RF1.37 أو غيرها |
الموصل | ipex أو غيرها | |
طريقة التثبيت | مغروس | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
الرطوبة النسبية | ما يصل إلى 95 ٪ | |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |
مقدمة المنتج
1. التحكم الشديد في الضوضاء
يعمل رقم الضوضاء ≥1.0 ديسيبل (الرائدة في الصناعة)، إلى جانب كسب LNA بمقدار 28 ± 2 ديسيبل، على تحسين حساسية استقبال الإشارة الضعيفة بشكل كبير، مما يجعله مناسبًا للاستخدام في المرائب تحت الأرض والمباني المكتظة بالسكان.
2. مقاومة الاهتزاز من الدرجة العسكرية
اجتاز اختبار الاهتزاز بسعة 10-55 هرتز/1.5 مم لمدة ساعتين (ثلاثة أضعاف المعيار الوطني)، مما يلبي متطلبات البيئات عالية الاهتزاز مثل آلات البناء ومركبات الطرق الوعرة.
3. أداء تحديد المواقع بدقة
▸ النسبة المحورية ≥ 2 ديسيبل (اتجاه السمت)
▸ تغطية نطاق التردد: 1561-1602 ميجا هرتز (متوافق مع GPS L1/Beidou B1)
▸ كسب 4dBIC تحت مستوى الأرض بمساحة 70 × 70 مم
4. تكامل الطاقة المنخفض للغاية
• مصدر طاقة 3.3 فولت ± 0.3 فولت، استهلاك الطاقة ≥ 24 مللي أمبير (تخفيض بنسبة 60% مقارنة بالجيل السابق)
• يدعم الواجهات الدقيقة مثل IPEX/RF1.37، ويتميز بسمك تركيب متساطح يبلغ 6 مم فقط
5. الموثوقية البيئية
نطاق درجة حرارة التشغيل -40 درجة مئوية إلى 85 درجة مئوية + تحمل الرطوبة بنسبة 95%
عملية تصنيع خالية من الرصاص ومعتمدة من ROHS
سيناريوهات التطبيق
المحطات الذكية داخل السيارة: T-BOX، وأنظمة إدارة الأسطول
التحكم في آلات البناء: تحديد مواقع الحفارات/الرافعات ومراقبتها
الوحدات الأساسية للطائرات بدون طيار: أنظمة التحكم في الطيران والملاحة ونقل البيانات
إنترنت الأشياء الصناعية: العدادات الذكية، وعلامات تتبع الأصول
المعدات المتخصصة: تحديد مواقع خوذة الحريق، معدات الإنقاذ في حالات الطوارئ
التعليمات
س: هل يدعم نظام جاليليو ؟
ج: يغطي نطاق التردد 1561-1602 ميجا هرتز ومتوافق مع إشارة غاليليو E1 (1575.42 ميجا هرتز). يجب أن يدعم جهاز الاستقبال فك التشفير.
س: هل الطائرة الأرضية 70×70 ملم إلزامية؟
ج: نعم. يعتمد كسب 4dBic على الاختبار بهذا الحجم. سيؤدي المستوى الأرضي غير الكافي إلى انخفاض الكسب (حوالي 1.2 ديسيبل من الكسب لكل انخفاض بنسبة 50% في المنطقة).
س: كيف أختار طول كابل واجهة IPEX؟
ج: يتوفر كابل RF1.37 القياسي (الطول غير محدد). يتم دعم الأطوال المخصصة من 10 سم إلى 1 متر. يوصى باستخدام غلاف محمي للإرسال لمسافات طويلة.
س: هل يمكن استخدامه مع الأجهزة الموجودة في العلب المعدنية؟
ج: يجب الحفاظ على مساحة خالية قدرها 15 مم أو أكثر فوق الهوائي مباشرةً. يجب أن يكون الغلاف المعدني متصلاً بسطح أرضي مقاس 70 × 70 مم.
س: هل يمكن توصيل مصدر طاقة 3.3 فولت بمصدر طاقة 5 فولت؟
ج: ممنوع منعا باتا! يقتصر نطاق الجهد بشكل صارم على 3.0-3.6 فولت. سوف يؤدي الجهد الزائد إلى إتلاف شريحة LNA.
س: كيف تتغير النسبة المحورية عند زوايا الميل؟
ج: ≥2 ديسيبل عند الذروة، عادةً ≥3.5 ديسيبل عند ارتفاع 30 درجة (اتصل بالدعم الفني للحصول على تقرير اختبار).
س: ما هو عرض النطاق الترددي لكسب LNA؟
ج: لم يتم تحديد عرض النطاق الترددي، ولكن VSWR <2.0 يضمن التشغيل الفعال عبر النطاق 1561-1602 ميجا هرتز بأكمله.
