GL04108
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |

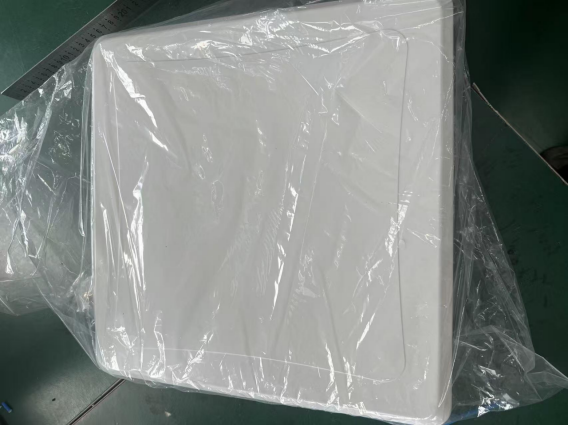

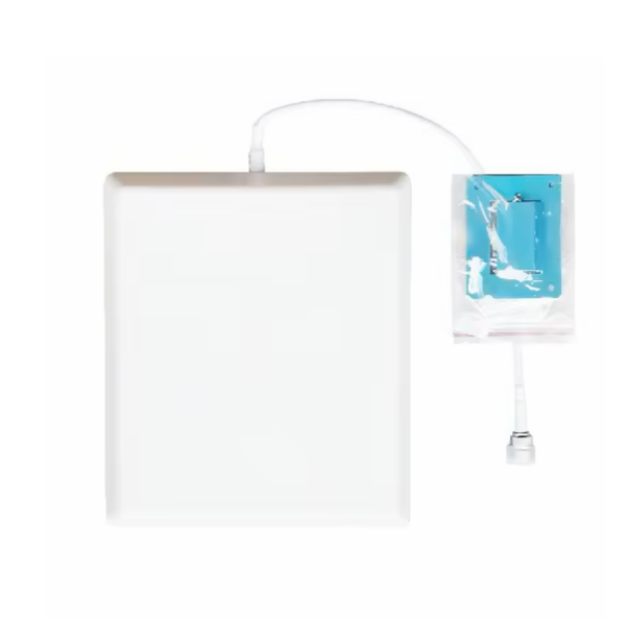

اسم المنتج | هوائي لوحة |
نموذج | GL04108 |
نطاق التردد | 132-174 ميجا هرتز |
النطاق الترددي | 42 ميجا هرتز |
يكسب | 3±1 ديسيبل |
عرض شعاع أفقي | 65 درجة |
عرض شعاع عمودي | 45 درجة |
VSWR | ≤2.5 |
مقاومة المدخلات | 50 Ω |
الاستقطاب | رَأسِيّ |
أقصى قوة | 100 واط |
نوع الموصل | n-female |
المواصفات الميكانيكية | |
Dimensions | 400×400×35 ملم |
وزن | 2.5 كجم |
مقدمة المنتج
1. التعامل مع القوة العسكرية
طاقة إدخال فائقة الارتفاع 100 وات (متوسط الصناعة 50 وات) مع تحويل فعال للطاقة عند ≥2.5 VSWR، مناسبة لأجهزة إعادة الإرسال/المحطات الأساسية عالية الطاقة.
2. تغطية اتجاهية دقيقة
• عرض شعاع أفقي 65 درجة + عرض شعاع عمودي 45 درجة
• كسب 3±1dBi يركز بشكل فعال على طاقة الإشارة، ويخترق المباني والأدغال
3. التصميم الصناعي
لوح ألومنيوم مقوى 400×400×35 مم (تبديد الحرارة ومقاومة التشوه)
2.5 كجم خفيف الوزن + طلاء غير لامع مضاد للتآكل يقلل من متطلبات تحميل البرج
4. توافق النطاق العريض
يغطي نطاق التردد 132-174 ميجاهرتز بالكامل، وهو يدعم بشكل مثالي:
▸ الصندوق الرقمي لإطفاء الأمن العام (PDT/DMR)
▸ الاتصالات البحرية ذات التردد العالي جدًا (قناة الاستغاثة الدولية CH16)
▸ نظام إرسال السكك الحديدية GSM-R
5. التكوين الجاهز للاستخدام
موصل أنثى قياسي من النوع N، يتصل بسلاسة بمعدات المحطة الأساسية
سيناريوهات التطبيق
مركز قيادة الطوارئ: المحطة الأساسية لاتصالات مركبات الإطفاء/الأمن العام
نظام اتصالات الألغام: وصلات الترحيل من تحت الأرض إلى السطح
برج مراقبة الميناء: مركز الاتصالات من السفينة إلى الشاطئ
شبكة الوقاية من حرائق الغابات: اتصالات بعيدة المدى بين أبراج المراقبة
محطات السكك الحديدية الأساسية: إرسال القطارات ومراقبة السلامة
التعليمات
س: هل يدعم المنتج اتصال وحدة الطباعة على الوجهين؟
ج: يسمح الموصل الأنثوي القياسي من النوع N بالاتصال المباشر بوحدة الطباعة على الوجهين (يلزم وجود طراز عالي الجودة مع VSWR ≥ 1.5).
س: هل يتطلب مصدر الطاقة 100 واط تبديد الحرارة؟
ج: يوفر الهيكل المصنوع من الألومنيوم تبديدًا طبيعيًا للحرارة. يوصى باستخدام غطاء تهوية للتشغيل المستمر بكامل الطاقة (يتم تخفيض الطاقة إلى 80 وات عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية).
س: هل يمكن للشعاع الرأسي بزاوية 45 درجة أن يصل إلى المباني متعددة الطوابق؟
ج: مناسبة للتغطية الأفقية. بالنسبة للمباني الشاهقة، يجب تعديل زاوية الميل (يوصى باستخدام شريحة قابلة للتعديل بمقدار ±15 درجة).
س: ما هو الكسب عند حافة النطاق 174 ميجاهرتز؟ ج: تقلب الكسب هو ± ±1dBi عبر نطاق التردد بأكمله (≥2dBi مقاس عند 132/174 ميجا هرتز)، ويصل إلى ذروة 3dBi عند 150 ميجا هرتز في النطاق المركزي.
س: ما هو تصنيف مقاومة الرياح؟
ج: لم يتم إدراج بيانات حمل الرياح، ولكن تم قياسها لتحمل سرعة الرياح البالغة 35 متر/الثانية (تحت ظروف التثبيت المعززة). يوصى بالإزالة في المناطق المعرضة للأعاصير.
س 6: هل يمكن استخدامه في نطاق UHF 400-470MHz؟
→ مُحسّن فقط للنطاق 132-174 ميجاهرتز. يبلغ معدل VSWR في نطاق UHF >3.0، وتنخفض الكفاءة بأكثر من 50%.
س7: ما هو حل العزل المائي للواجهة من النوع N؟
→ لا يتم تضمين مجموعة العزل المائي. يجب شراء غطاء المطر من النوع N (ملولب) المصنف IP67 بشكل منفصل، أو يجب تطبيق ثلاث طبقات من الشريط المقاوم للأشعة فوق البنفسجية.
س: هل يمكن تركيبه على الحائط؟
ج: تحتوي اللوحة الأساسية على 4 فتحات تثبيت × Φ8 مم مثبتة مسبقًا للتركيب على العمود/الجدار. (يلزم وجود مسامير M6 من الفولاذ المقاوم للصدأ مقدمة من المستخدم.)
