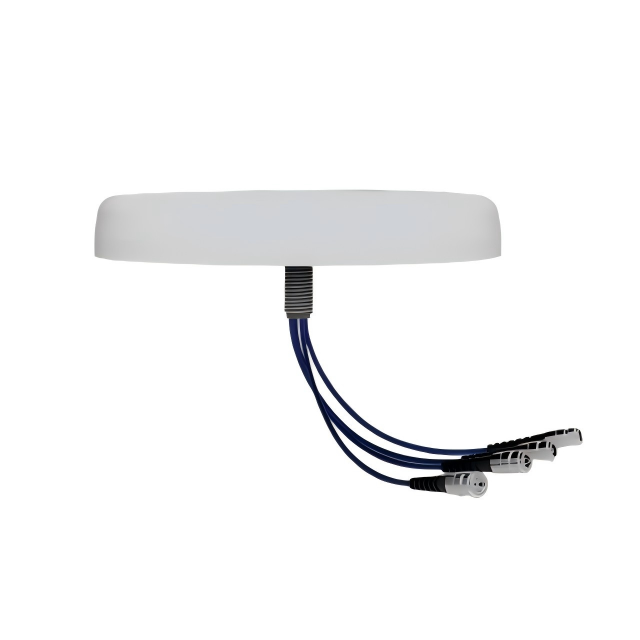

GL-DY7040V43
Asialeren
8517710000
50 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد MHz | 698-960 | 1710-2700 | 3400-4000 |
VSWR | ≤2.0 | ≤2.0 | ≤2.0 |
كسب DBI | 2.5 | 3 | 4 |
عرض شعاع أفقي | 360 درجة | 360 درجة | 360 درجة |
عرض شعاع عمودي | 65 درجة | 55 درجة | 50 درجة |
الاستقطاب | أفقي | ||
مقاومة المدخلات | 50Ω | ||
العزلة بين المنافذ db | ≥18 | ≥15 | ≥25 |
intermodulation IM3 (2x33DBM)- DBC | ≤-150 | ||
أقصى قدر من الطاقة المدخلات | 50 | ||
حماية البرق | DC Ground | ||
المواصفات الميكانيكية | |||
نوع موصل الإدخال | 4 × NK | ||
الأبعاد mm | φ350 × 40 | ||
الهوائي وزن كيلوغرام | 1.2 | ||
مادة العناصر المشعة | PCB | ||
مادة رادوم | القيمة المطلقة | ||
لون رادوم | أبيض | ||
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | ||
مقدمة المنتج
دعم نطاق التردد الواسع ： العمل عبر نطاقات تردد متعددة بما في ذلك 698 - 960 ميجا هرتز ، 1710 - 2700 ميجا هرتز ، و 3400 - 4000 ميجا هرتز ، هذا الهوائي متعدد الاستخدامات ومناسب للغاية لمجموعة متنوعة من أنظمة الاتصالات اللاسلكية داخل إعدادات الموزع الداخلية الموزعة.
تكامل تقنية MIMO ： استخدام تقنية الإخراج متعددة الإدخال والمتعددة ، يمكنه التعامل مع تدفقات البيانات المتعددة في وقت واحد. هذا يعزز إنتاجية البيانات بشكل كبير ، ويعزز سعة الشبكة ، ويوفر اتصالًا لاسلكيًا أكثر استقرارًا وفعالية ، خاصة في المناطق ذات كثافة الجهاز العالية.
Omni - التغطية الاتجاهية ： مع عرض شعاع أفقي 360 درجة في جميع نطاقات التردد ، فإنه يوفر كل شيء - حول توزيع الإشارات. هذا يضمن أن الأجهزة في أي اتجاه داخل منطقة التغطية يمكنها الاتصال بالشبكة دون الحاجة إلى محاذاة دقيقة ، مما يوفر تغطية لاسلكية داخلية شاملة.
تصميم خفيف الوزن ومضغوط ： يزن 1.2 كجم فقط وبأبعاد φ350x40mm ، من السهل التثبيت ولا يضيف حمولة كبيرة إلى بنية التثبيت. حجمها الصغير أيضًا يجعلها أقل شدًا في البيئات الداخلية.
البناء المتين ： يتميز بمضاد للأشعة فوق البنفسجية ، يمكن أن يقاوم التأثيرات الضارة للأشعة فوق البنفسجية ، مما يضمن الأداء على المدى الطويل. يمكن أن تعمل في نطاق درجة حرارة - 40 درجة مئوية إلى + 65 درجة مئوية ، مما يجعلها مناسبة لمختلف الظروف البيئية الداخلية.
حماية البرق الفعالة ： مجهزة بحماية البرق الأرضي DC ، فإنها تحمي الهوائي والأجهزة المتصلة من الطغام الكهربائي الناجم عن ضربات البرق. هذا لا يحمي المعدات فحسب ، بل يمتد أيضًا عمر الهوائي ، مما يوفر راحة البال للمستخدمين.
مباني المكاتب الكبيرة: في مجمعات المكاتب متعددة الطوابق، يمكن دمج هذا الهوائي في نظام الهوائي الموزع الداخلي لتوفير تغطية لاسلكية مستقرة وعالية السرعة للموظفين.
مراكز التسوق ومراكز البيع بالتجزئة: تتطلب هذه المساحات الداخلية الكبيرة تغطية لاسلكية واسعة النطاق للعملاء الذين يستخدمون الأجهزة المحمولة للتسوق والدفع عبر الهاتف المحمول والوصول إلى الخدمات داخل المتجر.
الفنادق والمنتجعات: لتلبية الاحتياجات اللاسلكية المتنوعة للضيوف في الغرف والردهات والمطاعم والمناطق المشتركة الأخرى، يمكن تركيب الهوائي كجزء من النظام الموزع الداخلي. المؤسسات التعليمية: في المدارس والكليات والجامعات الكبيرة، يمكنها توفير الاتصال اللاسلكي في الفصول الدراسية والمكتبات ومساكن الطلاب ومناطق الدراسة.
المستشفيات ومرافق الرعاية الصحية: من أجل التواصل السلس بين الطاقم الطبي، وتشغيل الأجهزة الطبية اللاسلكية، وتوفير إمكانية الوصول إلى WIFI للمرضى والزوار، يمكن دمج هذا الهوائي في نظام الهوائي الموزع الداخلي.
أماكن الأحداث الداخلية: في مراكز المؤتمرات وقاعات المعارض والملاعب الداخلية التي تستضيف أحداثًا كبيرة، يمكنها توفير تغطية لاسلكية مستقرة لمنظمي الأحداث والعارضين والحاضرين.
س: ما هو الحد الأقصى لطاقة الإدخال التي يمكن أن يتعامل معها هوائي GL - DY7040V43؟
ج: الحد الأقصى للطاقة الإدخال هو 50W.
س: هل يمكن استخدامها في الهواء الطلق؟
ج: تم تصميمه بشكل أساسي لأنظمة الهوائي الموزعة الداخلية. على الرغم من أنه يحتوي على بعض الميزات الوقائية مثل Radome المضادة للأشعة فوق البنفسجية ، إلا أن الاستخدام في الهواء الطلق قد يعرضه لظروف أكثر قسوة يمكن أن تؤثر على أدائها وعمرها.
س: كيف تعمل تقنية MIMO على تحسين الاتصال اللاسلكي؟
ج: تسمح تقنية MIMO للهوائي بإرسال واستقبال تدفقات بيانات متعددة في وقت واحد. هذا يزيد من سرعة نقل البيانات ، ويحسن قدرة الشبكة على التعامل مع الأجهزة المتعددة ، ويقلل من تداخل الإشارة ، مما يؤدي إلى اتصال لاسلكي أكثر استقرارًا وفعالية.
س: هل هو متوافق مع جميع الأجهزة اللاسلكية الداخلية؟
ج: يعمل الهوائي عبر نطاقات تردد متعددة. وطالما أن الأجهزة اللاسلكية الداخلية مصممة للعمل ضمن نطاقات التردد هذه، فيجب أن تكون متوافقة.
س: ما هي أهمية عروض الحزمة الرأسية المختلفة في نطاقات التردد المختلفة؟
ج: تساعد عروض الحزمة الرأسية المختلفة (65 درجة و55 درجة و50 درجة) في نطاقات التردد المختلفة على تركيز الإشارة في مناطق رأسية محددة.
س: كيف أقوم بتثبيت الهوائي في نظام هوائي موزع داخلي؟
ج: يأتي مع موصلات 4xn - k. يمكنك تثبيته وفقًا للمتطلبات المحددة لنظام الهوائي الموزع الداخلي ، وعادة ما يتبع تعليمات التثبيت المقدمة وضمان التأريض المناسب لميزة حماية البرق.
