هوائيات التصحيح الخزفية: هل هي الأفضل دائمًا لتطبيقات نظام تحديد المواقع العالمي (GPS)؟

في عالم تكنولوجيا نظام تحديد المواقع العالمي (GPS) ، يعد الهوائي مكونًا بالغ الأهمية، حيث يعمل كبوابة تلتقط الإشارات الخافتة من الأقمار الصناعية التي تدور في سماء المنطقة. من بين الخيارات المتنوعة المتاحة، أصبحت هوائيات التصحيح الخزفية خيارًا سائدًا، نظرًا لحجمها الصغير وأدائها الموثوق. ولكن هل تعني شعبيتها أنها الخيار الأفضل عالميًا لكل تطبيق؟ تتعمق هذه المقالة في بنية هوائيات التصحيح الخزفية ومزاياها وقيودها، مما يوفر تحليلًا يعتمد على البيانات لمساعدتك في تحديد ما إذا كانت هي الحل المناسب لاحتياجات نظام تحديد المواقع العالمي (GPS) الخاص بك.

كيف تعمل هوائيات التصحيح الخزفية: التكنولوجيا الموجودة بالداخل

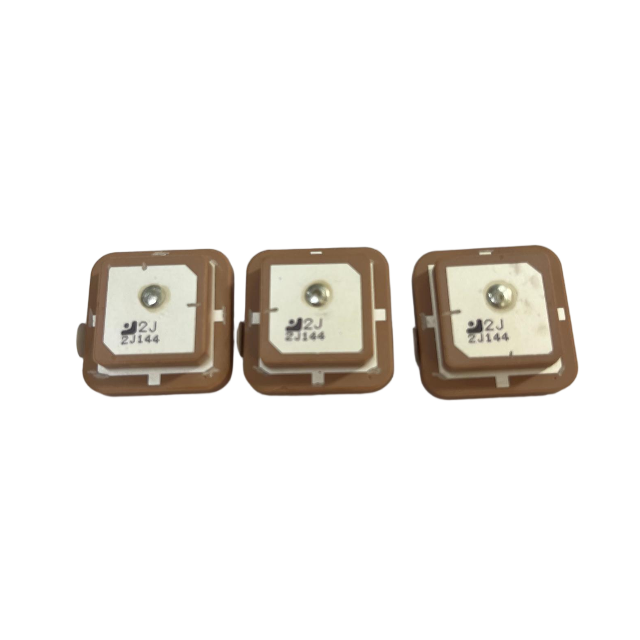

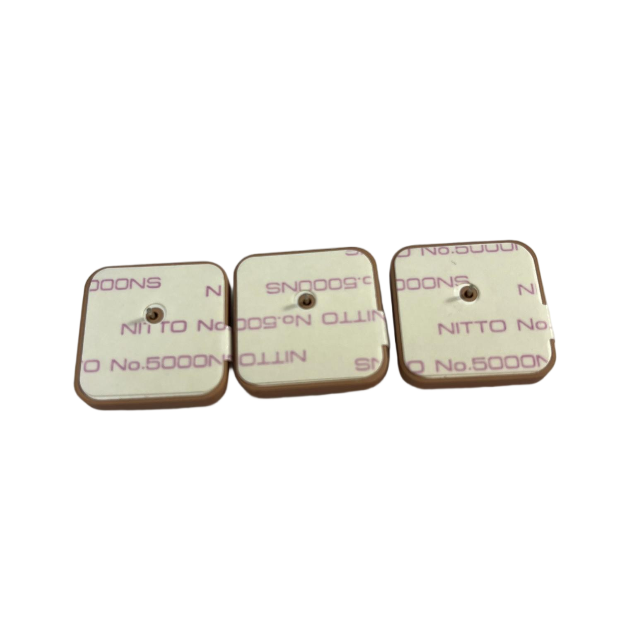

هوائي التصحيح الخزفي هو نوع من هوائيات الشرائح الدقيقة المعروفة بمظهرها الصغير المسطح. ويعتمد تشغيلها على تركيبتها المادية وبنيتها المادية الدقيقة.

جوهر الهوائي هو شريحة السيراميك، وعادة ما تكون مصنوعة من مواد ذات ثابت عازل عالي. تسمح هذه السماحية العالية للموجة الكهرومغناطيسية بالتركيز داخل السيراميك، مما يتيح تصنيع الهوائي بحجم مادي أصغر بكثير من الهوائي التقليدي. تعد جودة مسحوق السيراميك وعملية تلبيده أمرًا أساسيًا للأداء النهائي للهوائي، مما يؤثر على استقراره وكفاءته . تشمل الأحجام الشائعة لرقائق السيراميك هذه 25 × 25 مم، و18 × 18 مم، و15 × 15 مم، و12 × 12 مم، مع توفر الأحجام الأكبر بشكل عام استقبالًا أفضل .

توجد على سطح هذه القاعدة الخزفية طبقة فضية، وهي طبقة موصلة ذات أهمية بالغة تشكل العنصر المشع. هذا السطح ليس تعسفيًا؛ يتم ضبط شكله وحجمه بدقة لضمان تمركز تردد الرنين للهوائي على تردد GPS L1 البالغ 1575.42 ميجاهرتز . ومع ذلك، فإن هذا التردد شديد التأثر بالبيئة المحيطة. عندما يتم دمج الهوائي في الجهاز، فإن قرب المكونات الأخرى ولوحة الدائرة نفسها يمكن أن يؤدي إلى ضبط هذا التردد. ولذلك، يجب تعديل الطلاء الفضي بشكل مخصص بناءً على تصميم المنتج النهائي لسحب التردد مرة أخرى إلى النقطة المثالية .

نقطة التغذية هي الموقع الذي يتصل فيه الدبوس بالطبقة الفضية لتجميع إشارة الرنين وإرسالها إلى جهاز الاستقبال. ونظرًا لمتطلبات مطابقة المعاوقة، نادرًا ما تكون نقطة التغذية هذه في المركز المطلق للرقعة. غالبًا ما يتم إزاحته قليلاً، وهي تقنية تصميم تُعرف باسم 'إلغاء الضبط'. تؤدي نقطة التغذية التي يتم تحريكها في اتجاه واحد إلى إنشاء هوائي 'تغذية مفردة'، بينما تؤدي الحركة في كلا المحورين إلى إنشاء هوائي 'تغذية مزدوجة'، مما يساعد في تحقيق مطابقة أفضل للممانعة. .

أخيرًا، يعد المستوى الأرضي جزءًا مهمًا من النظام ولكن غالبًا ما يتم تجاهله. تظهر إشارات نظام تحديد المواقع العالمي (GPS) خاصية 'الارتداد الأرضي'. ويعمل مستوى أرضي كبير ومستمر بدرجة كافية أسفل الهوائي كعاكس، مما يعزز بشكل كبير كسب الهوائي وأدائه. التوصية الشائعة هي مستوى أرضي لا يقل عن 70 مم × 70 مم للسماح لهوائي التصحيح بالعمل في ذروته .

مزايا هوائيات التصحيح الخزفية لنظام تحديد المواقع العالمي (GPS).

يعتمد الاعتماد الواسع النطاق على هوائيات التصحيح الخزفية على العديد من المزايا الرئيسية التي تتوافق تمامًا مع متطلبات الإلكترونيات الحديثة:

• حجم صغير وشكل منخفض: تصميمها الصغير المسطح يجعلها مثالية للدمج في الأجهزة المحمولة ذات المساحة المحدودة مثل الهواتف الذكية وأجهزة تتبع اللياقة البدنية التي يمكن ارتداؤها ووحدات الملاحة المحمولة.

• المتانة والمتانة: الهيكل الخزفي الصلب يجعل هذه الهوائيات قوية ميكانيكيًا ومقاومة للصدمات والاهتزازات الجسدية، وتتفوق على البدائل الأكثر هشاشة مثل هوائيات الدوائر المطبوعة المرنة (FPC).

• أداء مستقر: بمجرد تركيبها وضبطها بشكل صحيح، توفر الهوائيات الخزفية أداءً ثابتًا وموثوقًا. فهي أقل عرضة لتغيرات الأداء الناجمة عن التشوهات الطفيفة أو القرب من الأجسام غير المعدنية الأخرى مقارنة ببعض أنواع الهوائيات الأخرى .

• فعالية التكلفة للإنتاج الضخم: تتميز عملية التصميم والتصنيع بأنها قابلة للتطوير بشكل كبير، مما يجعل الرقع الخزفية حلاً اقتصاديًا للغاية للمنتجات الاستهلاكية ذات الحجم الكبير.

القيود والتحديات التي تواجه هوائيات التصحيح الخزفية

على الرغم من مميزاتها، إلا أن الرقع الخزفية ليست الحل الأمثل. يجب مراعاة العديد من القيود المهمة أثناء مرحلة التصميم:

• الاعتماد على مستوى أرضي: يعتمد أدائها بشكل كبير على مستوى أرضي كبير بما فيه الكفاية. في الأجهزة التي يكون فيها PCB صغيرًا أو تكون الأرض فيها مجزأة، يمكن أن تنخفض كفاءة الهوائي بشكل كبير .

• القابلية للتفكيك: كما ذكرنا سابقًا، يمكن فصل الهوائي بسهولة عن طريق المكونات المعدنية القريبة أو غلاف الجهاز نفسه. وهذا يستلزم تعاونًا وثيقًا مع مورد الهوائي وعمل النماذج الأولية داخل حاوية المنتج الفعلية .

• عرض النطاق الترددي المحدود: على الرغم من أنه مناسب لنظام تحديد المواقع العالمي (GPS) أحادي النطاق (L1)، إلا أن الرقع الخزفية الأصغر حجمًا يمكن أن تواجه صعوبة في تغطية عرض النطاق الترددي المطلوب لتطبيقات GNSS متعددة الكوكبات ومتعددة التردد (على سبيل المثال، استقبال GPS L1 وGLONASS L1 وBeiDou B1) في نفس الوقت دون خسارة في الأداء .

• الهشاشة: على الرغم من قوتها، إلا أن المادة الخزفية نفسها يمكن أن تكون هشة وقد تتشقق تحت ضغط ميكانيكي شديد، مثل التأثير المباشر، مما يجعل الهوائي عديم الفائدة .

هوائيات التصحيح الخزفية مقابل التقنيات البديلة

لتقييم قيمة هوائي التصحيح الخزفي حقًا، من الضروري مقارنته بتقنيات الهوائي الشائعة الأخرى المستخدمة في تطبيقات نظام تحديد المواقع العالمي (GPS). ويقدم الجدول أدناه نظرة عامة رفيعة المستوى على هذه المقارنة.

هناك مقارنة شائعة أخرى بين الهوائيات الخزفية وهوائيات البلوتوث (غالبًا ما تكون عبارة عن هوائي ثنائي الفينيل متعدد الكلور أو هوائي شريحة). على الرغم من أن كلاهما قد يكون صغيرًا، إلا أن هوائي Bluetooth مُحسّن لنطاق 2.4 جيجا هرتز وللاتصال بالأجهزة القريبة، مما يوفر تكاملًا أكثر مرونة ولكن الأداء يمكن أن يختلف بشكل كبير باختلاف هيكل الجهاز. وعلى النقيض من ذلك، تم تصميم هوائي GPS الخزفي لتحقيق أقصى قدر من الحساسية لإشارات الأقمار الصناعية الضعيفة جدًا عند 1.5 جيجا هرتز ويتطلب بيئة أكثر استقرارًا ليعمل بفعالية. .

تحليل البيانات: اتخاذ القرار الصحيح لتطبيقك

يعد اختيار الهوائي المناسب قرارًا على مستوى الأنظمة. يمكن أن يساعد الدليل التالي المستند إلى البيانات، والمستند إلى فئات المنتجات الشائعة، في تضييق نطاق الخيارات.

الدور الحاسم لعلم المواد

يرتبط أداء هوائي التصحيح الخزفي ارتباطًا جوهريًا بخصائص المادة العازلة. يعتبر السيراميك العازل الميكروويف المتقدم موضوعًا لأبحاث مكثفة، خاصة بالنسبة لاتصالات 5G و6G المستقبلية. يجب أن توازن المادة المثالية بين ثلاثة معلمات رئيسية: ثابت العزل الكهربائي الكافي (εr) للتصغير، وعامل الجودة الفائق (Q×f) لتقليل فقدان الإشارة، ومعامل درجة حرارة قريب من الصفر لتردد الرنين (τf) لضمان أداء مستقر عبر درجات حرارة التشغيل. .

الاتجاهات والابتكارات المستقبلية في الهوائيات الخزفية

مجال تكنولوجيا الهوائي الخزفي ليس ثابتًا. يعمل الباحثون والمصنعون باستمرار على دفع الحدود للتغلب على القيود الحالية:

• تصميمات متعددة النطاقات وواسعة النطاق: يتم تطوير هياكل التصحيح الجديدة، بما في ذلك التصحيحات المكدسة والتغذية ذات الأشكال المتطورة، للسماح لهوائي سيراميكي واحد بتغطية نطاقات GNSS المتعددة (على سبيل المثال، L1 وL2) بفعالية .

• التكامل مع المكونات النشطة: يتجه الاتجاه نحو وحدات الهوائي المتكاملة تمامًا حيث يتم تعبئة الرقعة الخزفية مسبقًا بمضخم منخفض الضوضاء (LNA)، والمرشحات، وحتى جهاز الاستقبال على ركيزة واحدة. وهذا يبسط التصميم للمنتجات النهائية ويضمن الأداء .

• المواد الفوقية وهياكل EBG: يتم استكشاف استخدام هياكل والمواد الفوقية الكهرومغناطيسية (EBG) لقمع الموجات السطحية التي يمكن أن تقلل من كفاءة الهوائي وتسبب الاقتران في تكوينات الصفيف. يمكن أن يؤدي ذلك إلى هوائيات ذات عزلة أعلى وحساسية أقل لتأثيرات المنصة .

• المواد المتقدمة: يُظهر البحث في مركبات السيراميك الجديدة، مثل سيراميك SiBCNFe المشتق من البوليمر، على الرغم من أنه كان مستهدفًا في البداية لامتصاص الموجات، إمكانية تصميم خصائص السيراميك الكهرومغناطيسية على المستوى الجزيئي لتطبيقات محددة وعالية الأداء. .

خاتمة

إذن، هل هوائيات التصحيح الخزفية هي الخيار الأفضل دائمًا لتطبيقات نظام تحديد المواقع العالمي (GPS)؟ تشير الأدلة بوضوح إلى إجابة دقيقة: فهي خيار ممتاز لمجموعة واسعة من التطبيقات، ولكن ليس للجميع. إن حجمها الصغير ومتانتها وفعاليتها من حيث التكلفة يجعلها البطل الافتراضي للأجهزة الاستهلاكية والأجهزة المصغرة حيث تكون المساحة والميزانية من القيود الأساسية. ومع ذلك، بالنسبة للتطبيقات التي تتطلب الأداء النهائي والدعم متعدد الترددات والتشغيل في البيئات الكهرومغناطيسية الصعبة، تظل الحلول البديلة مثل الهوائيات الخارجية النشطة متفوقة.

يكمن مفتاح التصميم الناجح في الفهم الشامل لمتطلبات منتجك. يجب أن تزن أهمية الحجم والتكلفة والأداء والمتانة البيئية. بالنسبة لشركات مثل Zhengzhou LEHENG Electronic Technology Co., Ltd. ، التي تعمل وفقًا لمبدأ الخدمة أولاً والموجه نحو الجودة وتمتلك فريقًا محترفًا للبحث والتطوير، فإن الفهم العميق لهذه المقايضات يعد أمرًا بالغ الأهمية. فهو يسمح لهم بتزويد العملاء بحلول هوائي GPS وGNSS المناسبة، سواء كان ذلك عبارة عن رقعة سيراميك قياسية أو هوائي مجمع مصمم خصيصًا، مما يضمن أن المنتج النهائي يحقق الأداء والملاحة والتوقيت الذي تم تصميمه من أجله.

الأسئلة الشائعة

1. ما هو الفرق بين هوائي التصحيح الخزفي السلبي والنشط؟
هوائي التصحيح الخزفي السلبي هو مجرد العنصر المشع نفسه. يدمج الإصدار النشط مضخم صوت منخفض الضوضاء (LNA) وأحيانًا مرشحًا مباشرةً في التجميع. يعمل LNA على تعزيز إشارة القمر الصناعي الضعيفة جدًا عند الهوائي مباشرةً للتغلب على الفقد في الكابل إلى جهاز الاستقبال، وهو أمر ضروري لمعظم التطبيقات المدمجة.

2. ما أهمية حجم شريحة السيراميك في هوائي نظام تحديد المواقع العالمي (GPS)؟
تتمتع الرقائق الخزفية الأكبر حجمًا (على سبيل المثال، 25 × 25 مم) بشكل عام بثبات عزل كهربائي أعلى ومساحة سطح أكبر لالتقاط الإشارات، مما يؤدي إلى حساسية استقبال أفضل ورنين أقوى عند تردد نظام تحديد المواقع العالمي (GPS). يتم اختيار الرقائق الأصغر حجمًا (على سبيل المثال، 12 × 12 ملم) بشكل صارم عندما يكون الحجم هو القيد الأكثر أهمية، مما يؤدي إلى قبول مقايضة محتملة في الأداء .

3. هل يمكن أن يعمل هوائي التصحيح الخزفي مع أنظمة الأقمار الصناعية المتعددة مثل GPS وGLONASS؟
نعم، ولكن مع التحذيرات. يمكن لهوائي التصحيح الخزفي المصمم جيدًا أن يغطي نطاقات L1 المتقاربة من GPS وGLONASS وGalileo. ومع ذلك، عرض النطاق الترددي محدود. غالبًا ما يتطلب دعم النطاقات العريضة أو النطاقات المميزة المتعددة (مثل L1 وL5) تصحيحًا أكبر أو تصميمًا أكثر تعقيدًا ومتعدد الرنين، مما قد يؤدي إلى زيادة التكلفة والحجم
