GL1600-168
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

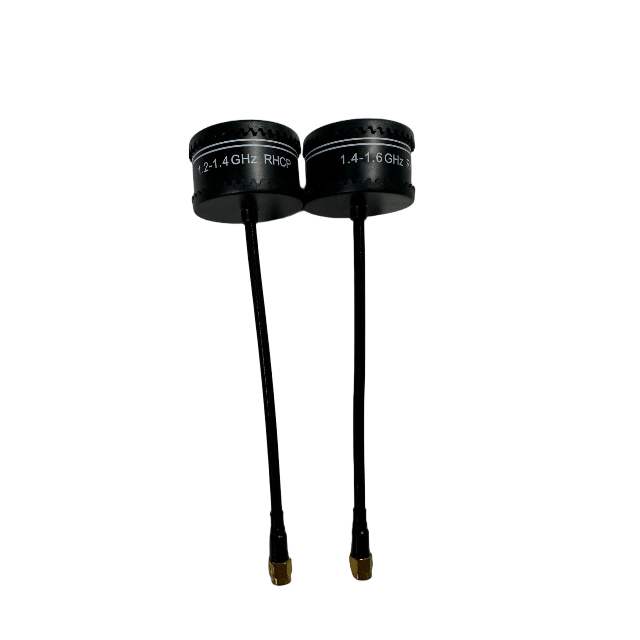

هوائي 1.6G | |
GL1600-168 | |
مؤشر كهربائي | |
التردد MHz | 1400-1600 |
كسب DBI | 2 |
VSWR | ＜ 1.5 |
المعاوقة الطبيعية -Ω | 50 |
الاستقطاب | RHCP |
الفهرس الميكانيكي | |
طول الكابل | RG141 أسود |
الموصل | SMA ذكر |
هوائي بُعد م | ⊘40.5*168 مللي متر |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة |
صديقة للبيئة | ROHS متوافق |
درجة الحرارة | -40 ~ ＋ 85 |
رطوبة-٪ | 5 ~ 95 |
مقدمة المنتج
1. تم تصميم نطاق التردد المخصص 1400-1600 ميجا هرتز لتلبية احتياجات الاتصالات عالية التردد للطائرات بدون طيار. هذا النطاق هو التردد المفضل للتحكم عن بعد ونقل الصور للطائرات بدون طيار المتوسطة إلى المتطورة (مثل تلك المستخدمة في الفحص الصناعي والتصوير الجوي الاحترافي). بالمقارنة مع نطاقات التردد المنخفضة، فإنه يوفر معدلات نقل إشارة أعلى (يدعم نقل الصور بدقة 4K HD) وأقل عرضة للتداخل من الأجهزة اللاسلكية الاستهلاكية (مثل Wi-Fi وBluetooth).
2. تقنية الاستقطاب الدائري RHCP تضمن استقبال إشارة مستقر في البيئات المعقدة. يتطابق تصميم RHCP تمامًا مع استقطاب نقل الصور بدون طيار وإشارات التحكم عن بعد. بالمقارنة مع الهوائيات التقليدية المستقطبة خطيًا، فإنها تقلل بشكل فعال من انعكاس الإشارة والعوائق والفقدان، مما يحسن كفاءة استقبال الإشارة بنسبة تزيد عن 30%. حتى في التداخل الكهرومغناطيسي القوي أو سيناريوهات الطيران الديناميكية للغاية، فإنه يحافظ على اتصال مستقر، مما يحل نقطة الألم للهوائيات المستقطبة خطيًا، والتي غالبًا ما تتعرض للانفصال بسبب انحراف الزاوية.
3. تضمن مطابقة VSWR المنخفضة + المقاومة العالية نقل الإشارة بكفاءة وبدون فقدان: VSWR <1.5، وهو ما يتجاوز بكثير معيار الصناعة الذي يبلغ 2.0، ويقلل بشكل كبير من فقدان انعكاس الإشارة، مما يضمن كفاءة نقل أكثر من 90% لإشارات عالية التردد 1.6 جيجا هرتز من الهوائي إلى محطة الطائرة بدون طيار. تتوافق المعاوقة القياسية البالغة 50 أوم بدقة مع وحدة الاتصال الخاصة بالطائرة بدون طيار، مما يقلل من هدر الطاقة. مع كسب 2dBi، فإنه يضمن تغطية ثابتة لمسافة 1.5-3 كم مع تجنب مشكلة الشعاع الضيق الناتج عن الكسب العالي. هذا التوازن بين التغطية وقوة الإشارة يجعلها مناسبة لعمليات الطائرات بدون طيار متوسطة وطويلة المدى.
4. مقاومة للاهتزاز ومقاومة للطقس، ومتوافقة بيئيًا، وموثوقة في البيئات القاسية: اجتازت اختبار الاهتزاز الصارم عند 10-55 هرتز، وسعة 1.5 مم، وساعتين، وهي تتحمل طيران بدون طيار عالي السرعة (80 كم/ساعة)، وصدمات الإقلاع والهبوط، واضطرابات الهواء، مما يمنع فشل الأداء الناجم عن المكونات الداخلية الفضفاضة. نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية، مع نطاق رطوبة من 5% إلى 95%، يعمل بثبات في المناطق الجبلية المرتفعة والمتجمدة والبيئات الساحلية الرطبة والممطرة.
5. حجم صغير وسهل التركيب يتكيف مع قيود مساحة الطائرة بدون طيار: قياس ⊘40.5×168 مم فقط، فهو خفيف الوزن وثلث حجم زجاجة المياه المعدنية النموذجية فقط. يمكن تركيبه بسهولة على جسم الطائرة أو أجنحتها أو محورها دون التأثير على التصميم الديناميكي الهوائي للطائرة بدون طيار أو القدرة على المناورة في الطيران.
سيناريوهات التطبيق
●طائرة بدون طيار للتصوير الجوي الاحترافية: مناسبة للتصوير الجوي للأفلام والتلفزيون ورسم الخرائط الحضرية.
●طائرة بدون طيار للفحص الصناعي: مناسبة لخطوط الكهرباء وخطوط أنابيب النفط وفحص الجسور والتطبيقات الصناعية الأخرى.
● طائرات الإنقاذ بدون طيار في حالات الطوارئ: ضمان اتصال الإشارة في البيئات القاسية في مواقع الكوارث مثل الزلازل والفيضانات وحرائق الغابات، ونقل الصور في الموقع في الوقت الحقيقي.
● طائرات بدون طيار لحماية النباتات الزراعية: مناسبة للطائرات بدون طيار لحماية النباتات الزراعية الكبيرة. يدعم نطاق التردد 1.6 جيجا هرتز إرسال الإشارات للتعاون متعدد الطائرات بدون طيار، ويتلقى في الوقت نفسه تعليمات تخطيط المسار من محطات القاعدة الأرضية وبيانات مراقبة نمو المحاصيل.
● طائرات بدون طيار لأمن الشرطة: تستخدم لدوريات الأمن في المناطق الحضرية وأمن الأحداث واسعة النطاق. يدعم نطاق التردد العالي 1.6 جيجا هرتز نقل صور المراقبة عالية الوضوح بعيدة المدى (حتى 3 كم)، ويضمن زمن الوصول المنخفض الاستجابة السريعة لحالات الطوارئ.
التعليمات
س: ما هو نطاق التردد الذي يغطيه GL1600-168؟
ج: إنه يدعم نطاق التردد 1400-1600 ميجاهرتز (1.6 جيجا)، وهو مثالي للاتصالات الاحترافية بدون طيار.
س: ما هو الاستقطاب الذي يستخدمه GL1600-168، وما سبب أهميته؟
ج: يستخدم استقطاب RHCP، الذي يطابق إشارات الطائرات بدون طيار ويقلل من فقدان الإشارة بنسبة تزيد عن 30% في البيئات المعقدة.
س: ما هو نوع الموصل الذي يمتلكه GL1600-168؟
ج: يستخدم موصل ذكر SMA، متوافق على نطاق واسع مع معظم وحدات الاتصالات بدون طيار الاحترافية.
س: هل GL1600-168 مقاوم للاهتزاز؟
ج: نعم، لقد اجتاز اختبار الاهتزاز لمدة ساعتين (10-55 هرتز، سعة 1.5 مم) لتحمل اهتزاز طيران الطائرة بدون طيار.
س: ما هو VSWR لـ GL1600-168، وكيف يساعد؟
ج: إن VSWR الخاص به هو <1.5، مما يقلل من فقدان انعكاس الإشارة ويضمن نقل إشارة 1.6G بكفاءة.
س: ما هو نطاق درجة حرارة التشغيل لـ GL1600-168؟
ج: إنه يعمل عادةً من -40 درجة مئوية إلى +85 درجة مئوية، ويتكيف مع البيئات شديدة البرودة والحرارة والرطوبة العالية.
س: ما هي أبعاد GL1600-168؟
ج: تتميز بأبعاد مدمجة تبلغ ⊘40.5×168 مم، وخفيفة الوزن وسهلة التركيب على الطائرات بدون طيار دون التأثير على الطيران.
