جلوا-C1
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
جلوا-C1 | مواصفة | ||
نطاق تردد العمل | 400 ميجا هرتز-960 ميجا هرتز | ||
عرض الفرقة | 40 ميجا هرتز | ||
مقاومة | 50 Ω | ||
كسب (DBI) | 0.5 ديسيبل | ||
VSWR | <2 | ||
درجة حرارة التشغيل | -40 درجة مئوية ~ +95 درجة مئوية | ||
سعة الطاقة | 4W | ||

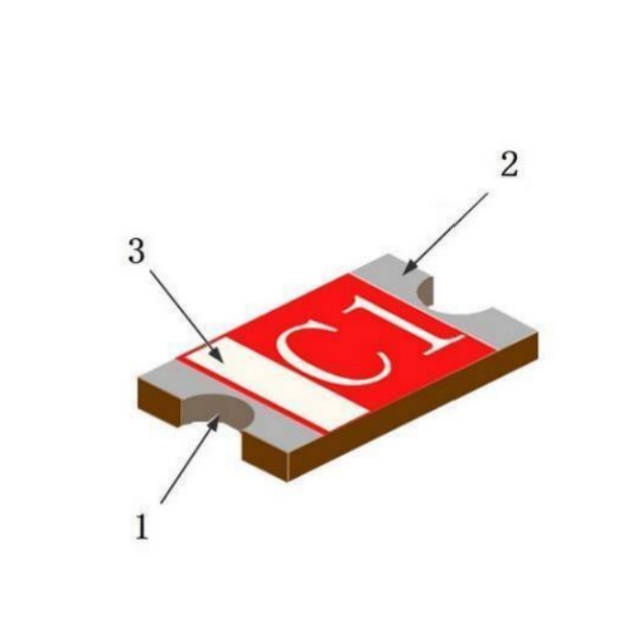

شكل | رمز | البعد (مم) | |
| L | 3.2± 0.1 | |
w | 1.6± 0.1 | ||
T | 0.4±0.05 | ||
a | 0.6± 0.1 | ||
مقدمة المنتج
① تغطية نطاق التردد واسعة للغاية
يدعم نطاق تردد واسع جدًا يتراوح من 400 ميجا هرتز إلى 960 ميجا هرتز، ويغطي بشكل مثالي نطاقات ISM السائدة مثل 433 ميجا هرتز و868 ميجا هرتز و915 ميجا هرتز. تسمح شريحة واحدة باستخدامات متعددة، مما يقلل من تكاليف إدارة المواد.
② تصميم SMD مصغر
بقياس 3.2×1.6×0.4 مم فقط، فإنه يستخدم حزمة SMD القياسية، مما يجعله مناسبًا لتخطيطات PCB عالية الكثافة وتوفير مساحة قيمة في الأجهزة المدمجة.
③ مطابقة مقاومة ممتازة
تضمن المعاوقة المميزة البالغة 50 أوم وVSWR <2.0 التطابق الأمثل مع دوائر التردد اللاسلكي الأمامية، مما يقلل من انعكاسات الإشارة ويحسن كفاءة الإرسال.
④ سعة طاقة عالية
يدعم طاقة الإدخال حتى 4 وات، وهو ما يتجاوز بكثير سعة الطاقة لهوائيات SMD التقليدية ويلبي متطلبات تطبيقات النقل عالية الطاقة.
⑤ القدرة على التكيف مع درجة الحرارة الصناعية
نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +95 درجة مئوية، يلبي المتطلبات البيئية الصارمة للمعدات الصناعية ويضمن أداءً مستقرًا حتى في درجات الحرارة القصوى.
سيناريوهات التطبيق
●عدادات إنترنت الأشياء الذكية: اتصال لاسلكي لأنظمة قراءة العدادات عن بعد مثل عدادات المياه والكهرباء والغاز
●تتبع الأصول وتحديد المواقع: تتبع الحاويات، وتتبع الحيوانات الأليفة، ومراقبة المركبات، وأجهزة تحديد المواقع الأخرى
● الاستشعار اللاسلكي الصناعي: نقل البيانات لأجهزة استشعار أتمتة المصانع ومعدات المراقبة البيئية
● الأجهزة المنزلية الذكية: تحكم لاسلكي لأجهزة الاستشعار الأمنية، وأقفال الأبواب الذكية، وأجهزة التحكم عن بعد، والمزيد
أجهزة المراقبة الطبية: تحميل البيانات اللاسلكية ومراقبتها للأجهزة الطبية المحمولة
التعليمات
س: ما هي بروتوكولات الاتصال اللاسلكية التي يدعمها هذا الهوائي؟
ج: إنه يدعم LoRa وSigfox وZigbee وبروتوكولات الملكية المختلفة، وهو متوافق مع معظم معايير اتصالات إنترنت الأشياء في نطاق التردد 400-960 ميجاهرتز.
س: ما هي الاحتياطات التي يجب اتخاذها عند تركيب الهوائي؟
ج: اتبع بدقة توصيات تخطيط ثنائي الفينيل متعدد الكلور الواردة في ورقة البيانات. حافظ على منطقة واضحة حول الهوائي لمنع الأجسام المعدنية من التأثير على الأداء.
س: هل هناك حاجة إلى دائرة مطابقة؟
ج: التصميم القياسي 50 أوم مناسب لمعظم التطبيقات. يمكن إضافة دائرة مطابقة من النوع π للضبط الدقيق في التطبيقات المتخصصة.
س: ما هو كسب الهوائي؟ ج: الكسب النموذجي هو 0.5 ديسيبل، مما يجعله مناسبًا لتطبيقات الاتصالات اللاسلكية قصيرة إلى متوسطة المدى.
س: هل يدعم لحام إنحسر ؟
ج: نعم، تدعم حزمة SMD القياسية بشكل كامل الوضع الآلي واللحام بإعادة التدفق.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +95 درجة مئوية، لتلبية متطلبات التطبيقات الصناعية.
