GL-DY4070V9011
Asialeren
8517710000
5 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد MHz | 468-700 |
الاستقطاب | رَأسِيّ |
VSWR | ≤1.7 |
كسب DBI | 11 |
عرض شعاع أفقي | 90 درجة |
عرض العمودي | 30 درجة |
نسبة من الأمام إلى الخلف | ≥20 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة المدخلات | 200 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NK |
مكان الموصل | قاع |
الأبعاد mm | 830 × 300 × 146 |
التعبئة حجم mm | 930 × 400 × 250 |
الهوائي وزن كيلوغرام | 7.0 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 15 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 |
تصاعد الأجهزة MM | ￠ 35 ～￠ 75 |
الاختلافات بين المنتجات المماثلة
p/n | GL-DY4070V9011 | G960PB071214ft | GL1727D-15 |
التردد ميغاهيرتز | 468-700 | 840-5850 | 1710-2200/2200-2700 |
كسب DBI | 11 | 7/8/13/14 | 14.5/15 |
هوائي بُعد م | 830 × 300 × 146 | 730 × 320 × 110 | 325 × 325 × 65 |
اسم المنتج ： 468-700 ميجا هرتز هوائي
نموذج المنتج ： GL-DY4070V9011
التطبيقات ：
468-700MHz نظام
تغطية القطاع
سمات:
Low VSWR ، عرض النطاق الترددي
بنية قوية وتركيب بسيط

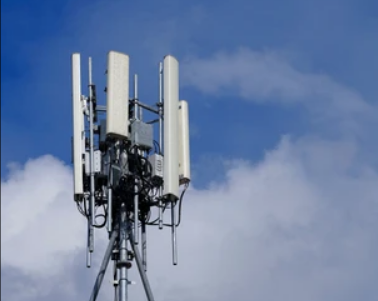

يعد هذا الهوائي الاتجاهي مثاليًا لمختلف تطبيقات الاتصالات اللاسلكية الاحترافية التي تتطلب تغطية متوسطة المدى مع انتشار إشارة مركَّزة. نطاق التردد 468-700 ميجا هرتز يجعله مناسبًا لعمليات نطاق UHF بما في ذلك أنظمة الراديو المحمولة الأرضية، واتصالات السلامة العامة (الشرطة، والإطفاء، وخدمات الطوارئ)، والشبكات اللاسلكية الصناعية. يوفر كسب 11dBi وعرض الحزمة الأفقي 90 درجة تغطية مثالية لتركيبات المحطة الأساسية في الضواحي أو المناطق الريفية. يضمن الاستقطاب الرأسي والحماية من الصواعق الأرضية DC أداءً موثوقًا به في البيئات الخارجية. تشمل التطبيقات النموذجية وصلات الاتصال من نقطة إلى عدة نقاط ومحطات إعادة الإرسال وأنظمة SCADA لمراقبة المرافق. إن تصميمه القوي مع موصل من النوع N وقدرة التعامل مع الطاقة بقدرة 200 واط يجعله مناسبًا بشكل خاص للبنية التحتية للاتصالات ذات المهام الحرجة التي تتطلب قدرات نقل مستقرة وعالية الطاقة. يسمح الحجم الصغير بالنشر المرن على الأبراج أو أسطح المنازل أو غيرها من الهياكل المرتفعة.
التعليمات
س: ما هو نطاق التردد الذي يغطيه هذا الهوائي؟
ج: يعمل في نطاق التردد 468-700 ميجا هرتز.
س: ما هو كسب الهوائي؟
ج: يوفر الهوائي ربحًا قدره 11 ديسيبل.
س: ما هو عرض شعاع هذا الهوائي؟
ج: لديه عرض شعاع أفقي 90 درجة وعرض شعاع عمودي 30 درجة.
س: ما نوع الاستقطاب الذي يستخدمه؟
ج: يستخدم الهوائي الاستقطاب الرأسي.
س: ما هو الحد الأقصى لإدخال الطاقة؟
ج: يمكنه التعامل مع ما يصل إلى 200 واط من طاقة الإدخال القصوى.
س: ما نوع الموصل الذي يستخدمه؟
ج: يستخدم موصل من النوع N (NK) الموجود في الأسفل.
س: ما هي أبعاد الهوائي؟
ج: يبلغ مقاس الهوائي 830 × 300 × 146 مم، مع حجم تعبئة 930 × 400 × 250 مم.
