GL17270D32
Asialeren
8517710000
50 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

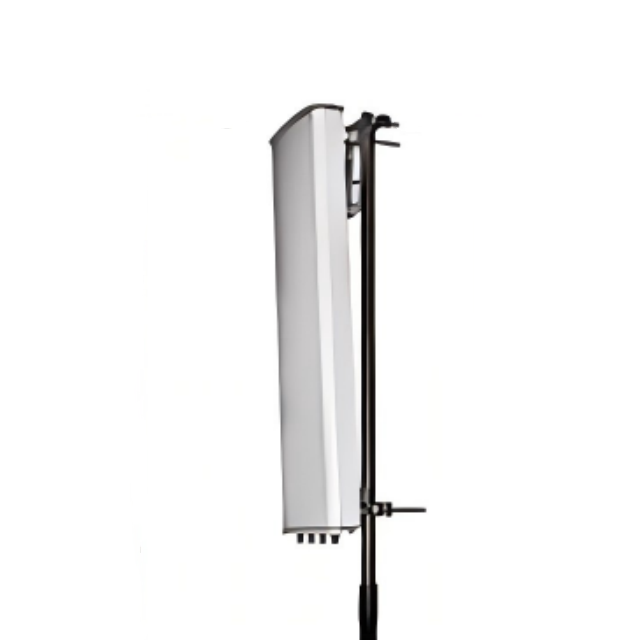

4 منافذ لوحة الهوائي | ||
GL17270D32 | ||
المواصفات الكهربائية | ||
نطاق التردد MHz | 2*1710 - 2690 ميجا هرتز | |
يكسب | 20± ديسيبل | |
VSWR | ≤1.5 | |
الاستقطاب | 2*±45 درجة | |
عرض شعاع أفقي | 32 ± 5 درجة | |
عرض شعاع عمودي | 8 ± 2 درجة | |
اتجاه الشعاع الأفقي | - 30° , +30° | |
قمع الفص الجانبي الأفقي | ≥16db | |
نسبة من الأمام إلى الخلف | ≥25db | |
عزل | ≥28 ديسيبل | |
التشكيل البيني | ≥ - 107 ديسيبل ميلي واط عند 2 × 43 ديسيبل ميلي واط | |
مقاومة المدخلات- | 50Ω | |
أقصى قدر من الطاقة المدخلات | 300 واط | |
نوع موصل الإدخال | 4 ×4.3 - 10 إناث | |
حماية البرق | DC Ground | |
المواصفات الميكانيكية | ||
الأبعاد = الارتفاع/العرض/العمق | 1200×500×200 ملم | |
حجم التعبئة | 1275 × 564 × 295 ملم | |
وزن الهوائي | 12.5±0.3 كجم | |
تصنيف سرعة الرياح | 36.9 م / ث | |
رطوبة التشغيل | 10-95% | |
لون رادوم | رمادي | |
مادة رادوم | FRP | |
درجة حرارة التشغيل | -30 - 65 درجة مئوية | |
طريقة التثبيت | تركيب القطب | |
أجهزة تصاعد | Φ35 - Φ90mm | |
إمالة ميكانيكية | 0 - 10° | |
مقدمة المنتج
① تغطية ذكية مزدوجة الشعاع
من خلال اعتماد تصميم أفقي مزدوج فريد من نوعه مع اتجاهات شعاع تبلغ -30 درجة و+30 درجة، يمكنه تغطية منطقتين متجاورتين في نفس الوقت، مما يحسن بشكل فعال سعة الشبكة وكفاءة التغطية، مما يجعله مناسبًا بشكل خاص لسيناريوهات المستخدم عالية الكثافة.
② تصميم عالي العزل بأربعة منافذ
مجهزة بأربعة منافذ أنثى 4.3-10، تعمل عزلة المنفذ ≥28dB على تقليل تداخل الإشارة بشكل فعال، مما يضمن أقصى أداء MIMO، ويحسن معدلات نقل البيانات واستقرار الشبكة.
③ تقنية الشعاع الضيق الدقيقة
يتيح عرض الحزمة الرأسية 8°±2° جنبًا إلى جنب مع عرض الحزمة الأفقي 32°±5° التركيز الدقيق للإشارة، مما يحقق قمع الفص الجانبي العلوي ≥16dB ونسبة الأمام إلى الخلف ≥25dB، مما يقلل بشكل كبير من تداخل الخلايا المجاورة.
④ تصميم هيكلي عالي الموثوقية
يعتمد الجهاز على قبة FRP رمادية اللون، وهو مقاوم للطقس، ويعمل في درجات حرارة تتراوح من -30 درجة مئوية إلى 65 درجة مئوية، ويتحمل سرعة الرياح التي تبلغ 36.9 متر/ ثانية، مما يجعله مناسبًا لمجموعة متنوعة من البيئات الخارجية القاسية.
⑤ تركيب مريح وتعديل مرن
يدعم تركيب القطب Φ35-Φ90mm، مع زاوية ميل سفلية قابلة للتعديل ميكانيكيًا من 0-10 درجة. يبلغ قياسه 1200 × 500 × 200 مم ويزن 12.5 كجم فقط، وهو سريع وسهل التركيب.
سيناريوهات التطبيق
● الملاعب والأحداث الكبيرة: يوفر التصميم ثنائي الشعاع تغطية متزامنة للمدرجات والميدان، مما يوفر خدمات اتصالات عالية السعة.
●نقاط الاتصال الحضرية: مناسبة لتفريغ السعة في سيناريوهات عالية الكثافة مثل المناطق التجارية ومراكز النقل.
●تغطية الطريق السريع: تتيح خصائص الشعاع الضيق تغطية الاتجاه على طول الطريق السريع، مما يقلل من تداخل الإشارة.
●تغطية واسعة النطاق في المناطق الريفية: يتيح الكسب العالي إرسال الإشارات لمسافات طويلة، ويمكن أن تغطي الحزم المزدوجة قريتين.
● نشر شبكة 5G: يدعم نطاق التردد 2.6 جيجا هرتز، مما يجعله مناسبًا لنشر محطة 5G NR الأساسية.
التعليمات
س: ما هي خصائص الشعاع الفريدة لهذا الهوائي؟
ج: يمكن للتصميم الأفقي المزدوج الشعاع، مع شعاعين موجهين عند -30 درجة و+30 درجة، أن يغطي منطقتين متجاورتين في نفس الوقت، مما يزيد من سعة الشبكة.
س: ما هي معايير الشبكة التي يدعمها الهوائي؟
ج: إنه يدعم نطاق التردد 1710-2690 ميجاهرتز وهو متوافق تمامًا مع شبكات 4G LTE و5G NR.
س: ما هي أنواع الموصلات؟ هل أحتاج إلى محول؟
ج: يستخدم أربعة موصلات أنثى 4.3-10. إذا لم يكن موصل جهازك متطابقًا، فستحتاج إلى استخدام المحول المناسب.
س: ما هو أداء حماية الهوائي؟
ج: يوفر رادوم FRP حماية ممتازة، ويعمل في درجات حرارة تتراوح من -30 درجة مئوية إلى 65 درجة مئوية، ويتحمل سرعة الرياح البالغة 36.9 متر/الثانية، مما يجعله مناسبًا للبيئات القاسية.
س: ما هي الاحتياطات التي ينبغي اتخاذها أثناء التثبيت؟
ج: إنه يدعم تركيب القطب Φ35-Φ90mm. تأكد من تركيبه بشكل آمن. زاوية الميل الميكانيكية للأسفل قابلة للتعديل من 0 إلى 10 درجات.
س: هل يوجد به حماية من الصواعق؟
ج: إنه يدعم التأريض بالتيار المستمر للحماية من الصواعق، مما يعزز السلامة للاستخدام الخارجي.
