GL1626VH33-20
Asialeren
8517710000
5 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

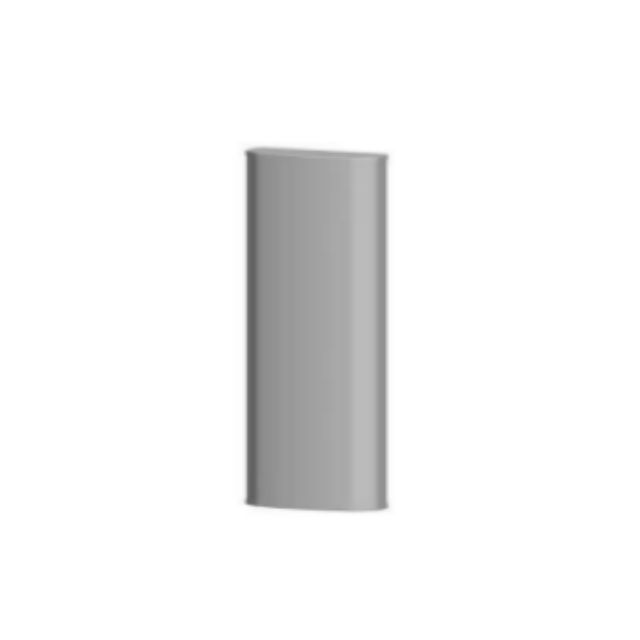

هوائي لوحة منافذ أحادية النطاق 1695-2690 ميجاهرتز | |
GL1626VH33-20 | |
المواصفات الكهربائية | |
نطاق التردد MHz | 1695-2690 |
الاستقطاب | ± 45 درجة |
كسب الميل المتوسط | 20 |
كسب DBI | 20.3±0.3 |
عرض شعاع أفقي 3dB | 33±5 |
عرض شعاع عمودي 3dB | 33±5 |
نسبة من الأمام إلى الخلف | ≥25 |
الاستقطاب المتقاطع | > 15(±60°≥8) |
إمالة كهربائية للأسفل | / |
قمع الفص الجانبي للفص الجانبي الأول فوق الأفق | ≥15 |
VSWR | <1.5 |
عزل | ≥28 |
اعتراض الطلب الثالث | ≥-105 |
مقاومة المنفذ | 50 |
الحد الأقصى لطاقة الإخراج لكل منفذ | 300 |
نوع التعديل الكهربائي | / |
واجهة معدلة كهربائيا | / |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 4.3-10أنثى*2 |
مكان الموصل | قاع |
الأبعاد mm | 1450*280*90 |
التعبئة حجم mm | يجب أن يسود الوضع الفعلي. |
الهوائي وزن كيلوغرام | 30 |
حمل الرياح أمامي/جانبي/خلفي | 949/326/1127 |
وزن القطعة المتصاعدة | 3 |
الوزن بعد التعبئة | 33 |
مادة رادوم | فرب عالي الجودة |
لون رادوم | أبيض |
إمالة ميكانيكية | 0 ～ 15 ° |
درجة حرارة التشغيل | -50 درجة مئوية ~ 65 درجة مئوية |
تصنيف سرعة الرياح m/s | 60 |
أجهزة تصاعد -mm | ￠50～￠115 |
نوع الجزء المتصاعد | 51AA |
مقدمة المنتج
1. أداء عالي النطاق وعالي الكسب يلبي متطلبات التغطية ذات السعة العالية.
يغطي نطاق تردد التشغيل 1695-2690 ميجاهرتز، مما يدعم بشكل مثالي 4G/LTE وتقنيات الاتصالات المحمولة المستقبلية. يضمن كسب يصل إلى 20.3 ديسيبل نقل إشارة طويلة المدى واختراق فعال للعوائق، مما يوفر طاقة إشارة قوية لمحطات القاعدة الكبيرة وتغطية القطاع.
2. يعمل الاستقطاب ثنائي المنفذ ± 45 درجة على تحسين قدرة الشبكة واستقرارها.
يدعم تصميم المنفذ المزدوج وتقنية الاستقطاب المزدوج ±45 درجة تطبيقات MIMO (الإدخال المتعدد والإخراج المتعدد). يعمل العزل بين المنافذ ≥28 ديسيبل على تقليل التداخل بشكل فعال، مما يحسن بشكل كبير سعة القناة ومعدلات البيانات، ويحسن تجربة المستخدم.
3. توجيه شعاع دقيق لتغطية دقيقة للمنطقة المستهدفة.
يبلغ عرض الحزمة الأفقية والرأسية 3 ديسيبل 33 درجة ± 5 درجة، مما يشكل شعاع قطاع دقيق يعمل، مثل 'ضوء الكشاف'، على تركيز طاقة الإشارة داخل منطقة الخدمة المستهدفة، مما يقلل التداخل مع الخلايا المجاورة ويحسن كفاءة إعادة استخدام التردد.
4. تصميم متين من الدرجة الصناعية، مقاوم للبيئات الخارجية القاسية.
يتميز بقبة رادار من البلاستيك المقوى بالألياف الزجاجية عالية الجودة وجسم قوي يبلغ 30 كجم، ويعمل بثبات في درجات حرارة شديدة تتراوح من -50 درجة مئوية إلى +65 درجة مئوية ويمكنه تحمل سرعات رياح تصل إلى 60 متر/ثانية (حوالي 216 كم/ساعة)، مما يجعله مثاليًا للبيئات الخارجية الصعبة.
5. المواصفات الكهربائية عالية الأداء تضمن التشغيل الموثوق للنظام.
تضمن نسبة الموجة الدائمة للجهد (VSWR) التي تصل إلى <1.5 ونسبة الأمام إلى الخلف ≥25dB نقل الإشارة بكفاءة وتمنع التداخل الخلفي بشكل فعال. إن الحماية من البرق المؤرض بالتيار المستمر ودعم ما يصل إلى 300 واط من طاقة الإدخال لكل منفذ تلبي المعايير الصارمة على مستوى الناقل.
سيناريوهات التطبيق
تغطية قطاع محطة القاعدة الكلية 4G/LTE: يعمل كهوائي تغطية أساسي للمحطات الأساسية في المناطق الحضرية والضواحي والريفية، مما يوفر خدمات شبكة متنقلة عالية الجودة للمستخدمين داخل قطاع معين.
توسيع سعة الشبكة اللاسلكية وتحسينها: يستخدم لزيادة سعة الشبكة في المناطق ذات حركة المرور العالية أو استبدال الهوائيات القديمة لتحسين فجوات التغطية وتحسين جودة الإشارة.
شبكات اتصالات متنقلة مخصصة: يتم نشرها في أنظمة اتصالات متنقلة مخصصة في صناعات مثل السكك الحديدية والموانئ وتوليد الطاقة والنفط، مما يوفر اتصالاً لاسلكيًا موثوقًا وواسع النطاق.
نشر شبكة MIMO: من خلال الاستفادة من إمكانات المنفذ المزدوج، يمكن تنفيذ تقنية MIMO في سيناريوهات تتطلب تحسين إنتاجية البيانات واستقرار الارتباط.
التضاريس والمناطق المناخية القاسية: بفضل هيكلها المتين ونطاق درجة حرارة التشغيل الواسع، فهي مناسبة لمواقع الاتصالات في البيئات القاسية مثل المناطق الساحلية والجبال العالية والمناطق المرتفعة.
التعليمات
س: ما هي التطبيقات الرئيسية لهذا الهوائي؟
ج: إنه مصمم بشكل أساسي لمحطات قاعدة الماكرو الخارجية في أنظمة الاتصالات المحمولة 4G/LTE، مما يوفر تغطية إشارة لاسلكية عالية الأداء لمناطق (قطاعات) محددة.
س: ما هي فوائد 'المنفذ المزدوج' و'±45 درجة الاستقطاب'؟
ج: يسمح الهوائي ثنائي المنفذ بالاتصال بوصلتين RF مستقلتين. إلى جانب الاستقطاب المزدوج ±45 درجة، فإنه يدعم تقنية MIMO، وبالتالي زيادة سعة الشبكة واستقرار نقل البيانات بشكل كبير دون زيادة عرض النطاق الترددي.
س: ما هي أبعاد ووزن الهوائي؟ ج: يبلغ مقاس الهوائي 1450 مم × 280 مم × 90 مم ويزن حوالي 30 كجم. تأكد من أن الصاري والهيكل الداعم قويان بدرجة كافية أثناء التثبيت.
س: ما نوع الموصل الذي يستخدمه؟
ج: الهوائي مزود بموصلين أنثويين 4.3-10 في الأسفل. يُستخدم هذا النوع من الموصلات على نطاق واسع في معدات المحطة الأساسية الجديدة ويوفر أداءً ممتازًا وحجمًا صغيرًا.
س: هل هناك أي متطلبات لقطر الصاري أثناء التثبيت؟
ج: نعم. حامل التثبيت مناسب للصواري التي يتراوح قطرها بين 50 مم و115 مم.
س: ما هو نطاق درجة حرارة التشغيل؟
ج: يمكن أن يعمل الهوائي في درجات حرارة محيطة شديدة تتراوح من -50 درجة مئوية إلى +65 درجة مئوية، مما يجعله مناسبًا للمناخ الخارجي في معظم مناطق العالم.
