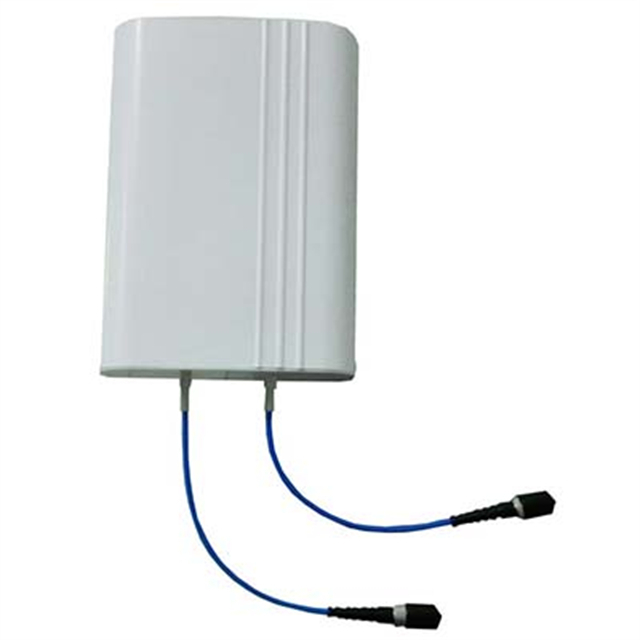

GL-DY7040VH7
Asialeren
8517710000
Dual-Polarized Broadband Wall Mount Antenna GL-DY7040VH7.pdf
50
مقبول
200/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد- MHz | 698-960 | 1710-2700 | 3400-4000 |
الاستقطاب | v ＋ h | ||
VSWR | ≤2.0 | ≤2.0 | ≤2.0 |
كسب DBI | 6 | 7 | 8 |
عرض شعاع أفقي | 90 درجة- 80 درجة | 80 درجة- 70 درجة | 65 درجة- 60 درجة |
عرض العمودي | 80 درجة- 70 درجة | 65 درجة- 60 درجة | 55 درجة- 50 درجة |
نسبة من الأمام إلى الخلف | ≥10 | ≥13 | ≥15 |
العزلة بين المنافذ- ديسيبل | ≥23 | ||
intermodulation IM3 (2x33DBM)- DBC | ≤-140 | ||
مقاومة المدخلات- | 50 | ||
أقصى قدر من الطاقة- ث | 50 | ||
حماية البرق | DC Ground | ||
المواصفات الميكانيكية | |||
نوع موصل الإدخال | 2 × NK | ||
تثبيت | تصاعد على الحائط | ||
الأبعاد- مم | 400 × 180 × 62 | ||
الهوائي وزن كيلوغرام | 1.5 | ||
مادة العناصر المشعة | منظمة العفو الدولية | ||
مادة رادوم | القيمة المطلقة | ||
لون رادوم | أبيض | ||
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية | ||
مقارنة التمايز
p/n | GL-DY7040VH7 | GL-DY7027S | GL-DY7027HV |
يكسب | 6-8 | 6.5-9.0 | 3.0-4.5 |
VSWR | 2.0 | 1.7 | 1.8 |
مقدمة المنتج
① تغطية ذكية ثلاثية النطاق
698-960 ميجا هرتز (4G منخفض النطاق) + 1710-2700 ميجا هرتز (4G عالي النطاق/5G n3) + 3400-4000 ميجا هرتز (5G n78/n77) يتكيف مع نطاقات تردد الناقل العالمية، مما يضمن التوافق مع أجيال الشبكات المتعددة باستخدام جهاز واحد.
② تضخيم الإشارة ثنائي الاستقطاب
يعمل الإرسال والاستقبال المتزامن ثنائي الاستقطاب الرأسي والأفقي، مع عزل المنفذ ≥23dB، على مضاعفة سعة البيانات، وتخفيف الازدحام في قاعات المؤتمرات وورش العمل مع تشغيل أجهزة متعددة بشكل متزامن.
③ تغطية اتجاهية عالية الدقة
يوفر كسب الذروة 8dBi + زاوية الشعاع الأفقي 90 درجة، إلى جانب نسبة ≥15dB من الأمام إلى الخلف، اختراقًا أفضل للجدار بنسبة 60% من الهوائيات متعددة الاتجاهات، مما يضمن تغطية دقيقة للمنطقة المستهدفة.
④ تصميم عالي التحمل من الدرجة الصناعية
يعمل مشعاع الألومنيوم الفضائي + درع إشعاع ABS في نطاق درجة حرارة تشغيل واسع يتراوح من -40 درجة مئوية إلى 65 درجة مئوية. تدعم الطاقة الفائقة البالغة 50 وات النشر على مستوى المحطة الأساسية وتوفر مقاومة للاحتراق لمدة 10 سنوات.
⑤ النشر الهندسي المبسط
يبلغ قياس فتحات المسامير المثبتة على الحائط 400 × 180 × 62 مم في عبوة مدمجة، وتتوافق مع الصناديق القياسية مقاس 86 بوصة. تدعم واجهات NK المزدوجة تكرار الارتباط النشط/الاستعداد، مما يسمح بالنشر الكامل خلال 30 دقيقة.
سيناريوهات التطبيق
المصنع الذكي: اتصال مستقر لأنظمة الملاحة AGV على خطوط الإنتاج

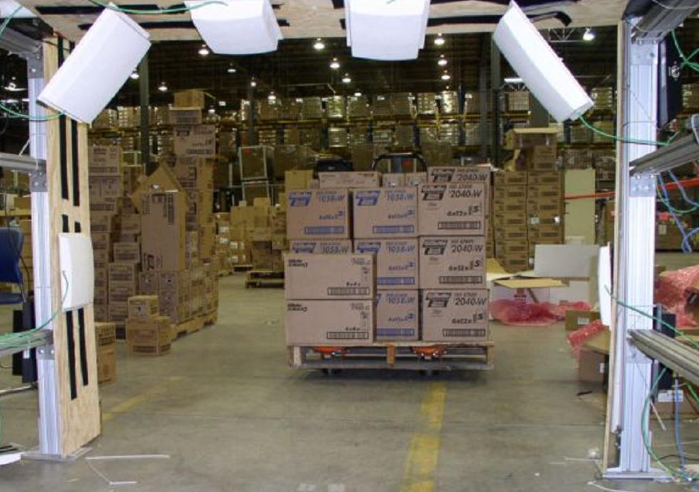

المستودع الذكي : لا يوجد مسح ضوئي للرموز الشريطية باستخدام أجهزة المساعد الرقمي الشخصي في الرفوف العالية
مكتب المؤسسة: مؤتمرات فيديو مبسطة بدقة 4K في قاعات المؤتمرات المفتوحة
الرعاية الصحية الرقمية : الإرسال في الوقت الحقيقي من الشاشات متعددة المعلمات في وحدات العناية المركزة
إنترنت الأشياء للبيع بالتجزئة: نظام تحديث مركزي لعلامات الأسعار الإلكترونية في محلات السوبر ماركت
قيادة الطوارئ: النشر السريع لشبكات الجيل الخامس الخاصة في مراكز القيادة المؤقتة
التعليمات
س: ما هي القيمة الفريدة لاستقطاب V+H؟
ج: يؤدي التقاط الإشارات الرأسية (إشارات الهاتف المحمول) والأفقية (إشارات CPE/الكاميرا) في وقت واحد إلى تحسين التوافق مع الأجهزة المتعددة بنسبة 70%، مما يلغي الحاجة إلى تدوير الهوائي لضبط زاوية الاستقطاب.
س: هل يلزم توصيل كلا الواجهتين NK؟
ج: من الممكن تشغيل منفذ واحد، ولكن الاتصال المزدوج لتشكيل نظام MIMO (يلزم وجود وحدتين لـ 4×4 MIMO) يزيد من معدل البيانات النظري بنسبة 300%، مما يجعله موصى به.
س: ما هي نطاقات تردد 5G التي يغطيها النطاق 3400-4000 ميجا هرتز؟
ج: إنه يدعم n77 (3300-4200 ميجا هرتز)، وn78 (3300-3800 ميجا هرتز)، وn79 (4400-5000 ميجا هرتز)، وهو متوافق مع شبكات 5G SA/NSA العالمية.
س: ماذا يعني IM3 ≥ -140dBC؟
ج: إنه يوفر تشوهًا منخفضًا للغاية للتشكيل البيني من الدرجة الثالثة، مما يضمن معدل خطأ بت صفر في البيئات الكهرومغناطيسية المعقدة (مثل ورش اللحام)، كما أنه حاصل على شهادة EMC من الفئة B.
س: هل يتأكسد مشعاع الألمنيوم؟
ج: إنه مؤكسد بألومنيوم الطيران، ولديه اختبار رش الملح لمدة تزيد عن 500 ساعة، وعمر افتراضي يزيد عن 15 عامًا في بيئة رطوبة بنسبة 95%.
س: كيف يتم توفير الحماية من الصواعق؟
ج: يشتمل الغلاف على مسمار تأريض (يتطلب كبلًا نحاسيًا مقاس 4 مم⊃2; ≥4 مم⊃2; للاتصال بالشبكة الأرضية للمبنى)، وله معدل حماية من زيادة التيار يبلغ 6 كيلو فولت (IEC 61000-4-5).
