GL093-5G
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

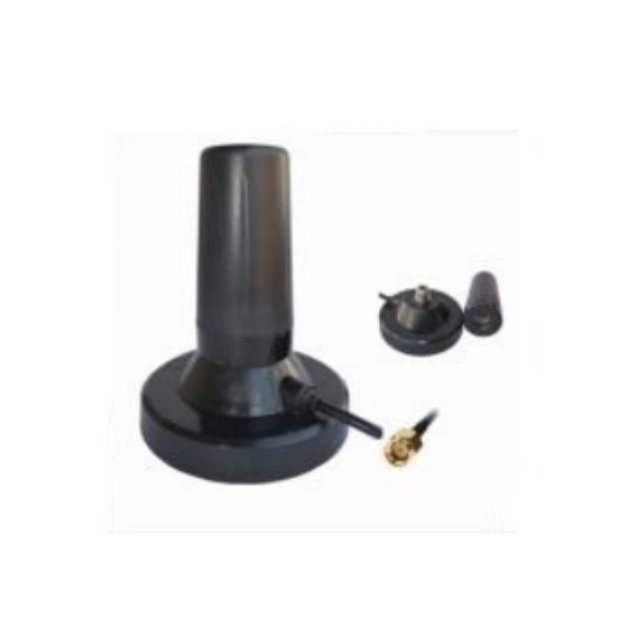

هوائي 5G المغناطيس | |
GL093-5G | |
مؤشر كهربائي | |
التردد MHz | 600-960/1710-2700/3300-3800/4000-6000 |
VSWR | <1.5 |
كسب DBI | 3-5 |
المعاوقة الطبيعية | 50 |
ماكس باور دبليو | 50 |
الاستقطاب | بطانة |
الفهرس الميكانيكي | |
طول الكابل | RG58,2 م |
الموصل | SMA ذكر |
هوائي بُعد م | Ø110*132 |
طريقة التثبيت | مغناطيس |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة |
صديقة للبيئة | ROHS متوافق |
درجة الحرارة | -40 ～＋ 85 |
رطوبة-٪ | 5 ～ 95 |
مقارنة تفاضلية بين GL092-5G وGL093-5G
| مواصفة | GL092-5G | GL093-5G |
| يكسب | 3 ديسيبل | 3-5 ديسيبل |
| نوع الكابل | RG174 | RG58 |
| البعد الهوائي | Ø87*110 ملم (أكثر إحكاما) | Ø110*132 ملم (حجم أكبر) |
مقدمة المنتج
1. تغطية متعددة النطاقات واسعة للغاية: تدعم نطاقات التردد 600-960 ميجا هرتز، و1710-2700 ميجا هرتز، و3300-3800 ميجا هرتز، و4000-6000 ميجا هرتز، وتتكيف تمامًا مع شبكات 5G ومعايير اتصالات الجيل السابق، وتلبية متطلبات نطاق التردد في مناطق مختلفة حول العالم.
2. نقل الإشارة الفعال: VSWR <1.5، فقدان عودة الإشارة المنخفض، والكسب الديناميكي 3-5dBi يضمن نقل الإشارة المستقر، مما يقلل من التأخير والانقطاع.
3. تركيب مغناطيسي مريح: يسمح التركيب المغناطيسي بالتركيب السريع على الأسطح مثل المركبات والأقواس المعدنية. يتيح التثبيت بدون أدوات تحديد موضع مرن.
4. الطاقة العالية والمتانة: يدعم طاقة إدخال قصوى تبلغ 50 وات، ويتحمل اختبار الاهتزاز 10-55 هرتز، ويعمل بثبات في نطاق درجة حرارة واسع من -40 درجة مئوية إلى +85 درجة مئوية ورطوبة من 5% إلى 95%، مما يجعله مناسبًا للبيئات الصعبة.
5. الامتثال والتوافق: متوافق مع معايير ROHS البيئية، ومجهز بكابل RG58 بطول 2 متر وموصل ذكر SMA، وهو يتكيف بسهولة مع أجهزة توجيه 5G والمحطات الطرفية داخل السيارة والأجهزة الأخرى.
سيناريوهات التطبيق
محطة قاعدة 5G داخل السيارة: طاقة عالية 50 وات تدعم نشر مركبة الاتصالات المتنقلة
مراقبة الزراعة الذكية: التردد المنخفض 600 ميجاهرتز يخترق العوائق في الدفيئات الزراعية والبساتين
CPE في المناطق النائية: كسب 3dBi يعزز التغطية في مناطق الإشارة الضعيفة
أتمتة المصنع: 4000-6000 ميجا هرتز يدعم معدات الشبكة الخاصة 5G
أنظمة الاتصالات البحرية: تصميم مقاوم للتآكل برذاذ الملح
التعليمات
س: كيف يتم توزيع كسب 3-5dBi؟
أ: 600-2700 ميجا هرتز: 3dBi / 3300-3800 ميجا هرتز: 4dBi / 4000-6000 ميجا هرتز: 5dBi (المتوسط المقاس)
س: هل يمكن استخدامه مع معدات الموجات المليمترية؟ ج: إنه يدعم فقط الموجات الفرعية 6 جيجا هرتز (FR1) وليس الموجات 24 جيجا هرتز وما فوق المليمترية (FR2).
س: ما هي مميزات كابل RG58 مقارنة بكابل RG174؟
ج: خسارة أقل بمقدار 2.3 ديسيبل/م في نطاق التردد العالي (6000 ميجاهرتز)، وطبقة حماية أكثر سمكًا تعمل على تحسين مقاومة التداخل.
س: هل سيؤدي التركيب المغناطيسي إلى إتلاف طلاء السيارة؟
ج: يحتوي على طبقة واقية من السيليكون مدمجة (مادة معتمدة من ROHS) وتم اختباره بعد 100 دورة تفكيك وتجميع دون أي خدوش.
س: هل يلزم وجود جهاز إضافي للحماية من الصواعق؟
ج: الهوائي نفسه لا يتمتع بحماية من الصواعق. للتركيب الخارجي، يلزم وجود واقي من زيادة التيار (الطراز الموصى به: GL-LP01).
س: ما هو الحد الأدنى للتباعد بين الهوائيات المتعددة؟
ج: التباعد الموصى به لأنظمة MIMO هو ≥ 1/2 الطول الموجي (حوالي 25 سم لـ 600 ميجاهرتز وحوالي 2.5 سم لـ 6000 ميجاهرتز).
