GL900SPD12
Asialeren
8517710000
5 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
نموذج | تدج-900SPD12 |
التردد. المدى ميغاهيرتز | 820-960 |
النطاق الترددي MHz | 70 |
كسب DBI | 18 |
Ver.Beamwidth- ° | 17 |
Hor.Beamwidth- ° | 16.5 |
F/B نسبة DB | ≥30 |
VSWR | ≥ 1.5 |
المعاوقة- | 50 |
الاستقطاب | رَأسِيّ |
الحد الأقصى للسلطة | 100 |
الموصل | N أنثى أو حسب الطلب |
القطر م | φ 1.2 |
الوزن | 7.1 |
قطر الصاري-مم | من φ50 إلى φ75 |

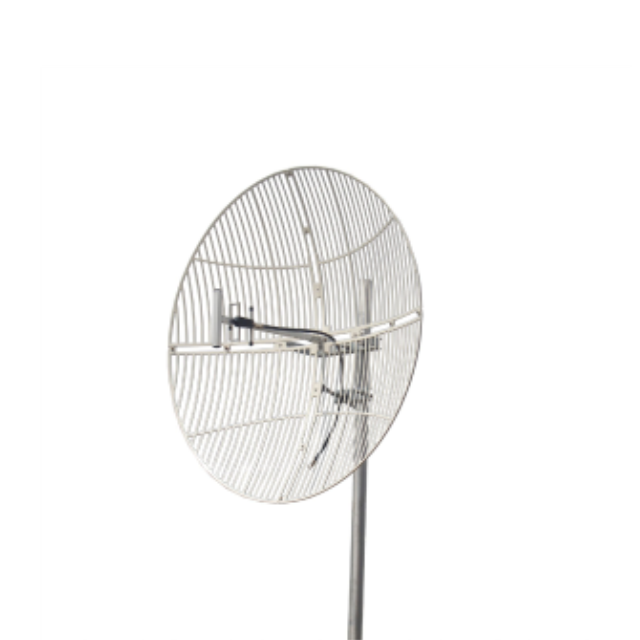

مقدمة المنتج
1. نقل عالي الكسب لمسافات طويلة: يتميز بكسب عالي 18dBi ونسبة من الأمام إلى الخلف (نسبة F/B) ≥30dB، ويوفر تركيزًا قويًا للإشارة ويتيح النقل من نقطة إلى نقطة لمسافات طويلة في نطاق التردد 820-960 ميجا هرتز. يعمل هذا على حل تحديات تغطية الإشارة في المناطق النائية وعبر مواقع متعددة بشكل فعال، مما يلبي احتياجات الاتصالات بعيدة المدى مثل الجسور اللاسلكية.
2. إشارة مستقرة ومنخفضة الخسارة: مع VSWR ≥ 1.5، يكون فقدان انعكاس الإشارة منخفضًا للغاية. وبدمجه مع مقاومة قياسية تبلغ 50 أوم، يضمن ذلك نقل الإشارة بكفاءة من الهوائي إلى الجهاز. عرض شعاع عمودي 17 درجة وعرض شعاع أفقي 16.5 درجة يتحكم بدقة في تغطية الإشارة، ويقلل من تداخل القناة المجاورة، ويعزز استقرار الاتصال.
3. تصميم متين ومتين: باستخدام عاكس سبائك الألومنيوم المصبوب، هذا التصميم قوي وخفيف الوزن (7.1 كجم). طلاءه المستقر للأشعة فوق البنفسجية يقاوم الشيخوخة والتآكل الناتج عن التعرض الخارجي لأشعة الشمس والمطر. يضمن تصميمه المنخفض لحمل الرياح الثبات حتى في ظل الرياح القوية، مما يجعله مناسبًا للنشر في الهواء الطلق على المدى الطويل.
4. تركيب مرن: يدعم دعامة الإمالة والدوران المتضمنة زوايا متعددة للمحاذاة الدقيقة لجهاز الإرسال والاستقبال. وهو متوافق مع الصواري التي يبلغ قطرها 50-75 ملم، مما يوفر خيارات تركيب مرنة وتكاملًا سريعًا في سيناريوهات النشر الخارجية للمحطات الأساسية والجسور اللاسلكية وغيرها من المعدات.
5. التوافق متعدد الأنظمة: يغطي نطاقات التردد CDMA 820-896 ميجا هرتز و870-960 ميجا هرتز GSM، وهو متوافق مع كل من أنظمة الاتصالات السائدة. يدعم الحد الأقصى لطاقة الإدخال 100 وات، وهو يلبي احتياجات التوصيل اللاسلكي الشخصية والمؤسسية كما أنه مناسب أيضًا لنقل الإشارات في محطات القاعدة الصغيرة، مما يدل على توافق قوي.
سيناريوهات التطبيق
الجسور اللاسلكية لمسافات طويلة في المناطق الحضرية أو الجبلية (على سبيل المثال، وصلات المراقبة وتوسيع الشبكة)
تمديد إشارة المحطة الأساسية لمشغل الاتصالات GSM/CDMA
أنظمة الاتصالات من نقطة إلى نقطة في المصانع والجامعات والموانئ
تغطية النطاق العريض وترحيل الإشارة في المناطق النائية
نشر اتصالات الطوارئ للأحداث المؤقتة
التعليمات
س: ما هي نطاقات التردد التي يدعمها هذا الهوائي؟
ج: إنه يدعم 820-960 ميجا هرتز، ويغطي نطاقات التردد CDMA 820-896 ميجا هرتز وGSM 870-960 ميجا هرتز.
س: هل يتطلب الهوائي التجميع؟
ج: نعم، الشبكة العاكسة هي تصميم منفصل وتتطلب تجميع وتركيب وحدة التغذية والكتيفة. يتم تضمين تعليمات مفصلة.
س: هل الكابلات والموصلات متضمنة؟
ج: يأتي الهوائي بشكل قياسي مع موصل أنثى من النوع N. يتوفر الكابل بشكل منفصل، ولكن تتوفر موصلات مخصصة عند الطلب.
س: كيف هي مقاومتها للرياح ؟
ج: تصميم الشبكة يقلل من مقاومة الرياح، وهيكل الألومنيوم قوي، مما يجعله مناسبًا للبيئات العاصفة. ومع ذلك، يوصى بالتركيب المعزز.
س: هل يمكن استخدامه مع 5G أو WiFi؟
ج: لا، فهو متوافق فقط مع نطاقات التردد القريبة من 900 ميجاهرتز. بالنسبة إلى الترددات 2.4 جيجا هرتز/5 جيجا هرتز، ستحتاج إلى تحديد طراز مختلف.
س: كيف يمكنني ضبط الهوائي بعد التثبيت؟
ج: استخدم جهاز اختبار الإشارة لضبط زوايا السمت والارتفاع لتعظيم الإشارة المستقبلة، ثم قم بتأمين الهوائي.
