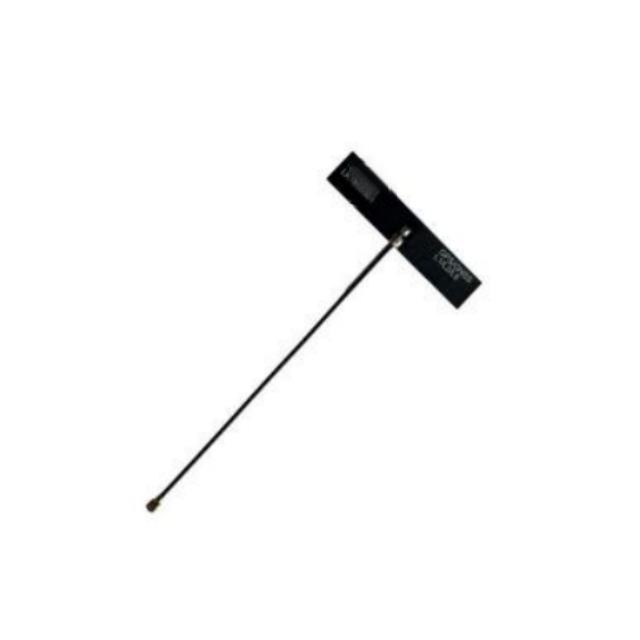

GL185
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
رقم الجزء | جي إل185 | ||
التردد (MHz) | 1176 ±10 | 1227 ±10 | 1559-1610 |
S11 ( خسارة العودة) (ديسيبل) | <-8.0 | < -9.0 | < -10.0 |
VSWR | <2.4 | <2.1 | < 2.0 |
متوسط الكفاءة | > 47% | > 58% | > 50% |
كسب الذروة (ديسيبل) | -0.7 | 1.0 | 1.2 |
الاستقطاب | خطي | ||
نمط الإشعاع | الجامع الاتجاهي | ||
نوع الهوائي | ثنائي القطب | ||
مقاومة | 50 Ω | ||
نوع موصل الترددات اللاسلكية | متوافق مع MHF 1 التوصيل | ||
قطر الكابل | Ø1.13 ملم | ||
تصنيف القوة | 5 واط | ||
درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | ||
درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية | ||
مقدمة المنتج
1. دعم تحديد المواقع عالي الدقة بنطاق كامل
يدعم بشكل كامل أنظمة الملاحة عبر الأقمار الصناعية المتعددة بما في ذلك GPS L1/L2/L5، وGALILEO E1/E5، وGLONASS L1/L5، وBeiDou B1/B2، مما يضمن تحديد المواقع بسرعة ودقة على مستوى العالم، ومناسب بشكل خاص للمجالات المهنية ذات متطلبات الدقة العالية للغاية.
2. تصميم مرن للوحة الدوائر لسهولة التكامل
باستخدام مادة FPC فائقة الرفع (سُمك 0.1 مم فقط)، فإنها تتمتع بمرونة ممتازة، وتتلاءم بسهولة مع الأسطح المنحنية المختلفة أو الهياكل غير المنتظمة، مما يحسن بشكل كبير من راحة التكامل في الأجهزة المدمجة.
3. أداء مستقر، لا يتأثر بالعوامل البيئية
يضمن التصميم ثنائي القطب المتوازن الفريد عدم تأثر أداءه بالتغيرات في حجم المستوى الأرضي وطول الكابل، والحفاظ على كفاءة متسقة (متوسط الكفاءة> 47%) ووضع الإشعاع حتى في بيئات التثبيت المختلفة.
4. إشعاع متعدد الاتجاهات وكسب منخفض، صديق للشهادة
يوفر وضع إشعاع متعدد الاتجاهات، مما يضمن عدم وجود مناطق ميتة اتجاهية في استقبال الإشارة؛ وفي الوقت نفسه، تساعد الخصائص المحسنة منخفضة الكسب الجهاز على اجتياز شهادة الموافقة على نوع الراديو بسهولة، مما يقلل وقت إطلاق المنتج.
5. خدمات التكوين والتخصيص الشاملة
يوفر مجموعة متنوعة من أطوال الكابلات (100 مم - 250 مم) وخيارات الموصلات المتوافقة مع MHF1/MHF-4L، ويمكن تخصيصها لتلبية متطلبات التثبيت المحددة لسيناريوهات التطبيقات المختلفة.
سيناريوهات التطبيق
* أجهزة تعقب المركبات والأصول: مضمنة في أجهزة التتبع المحمولة، مما يوفر بيانات موقع مستمرة لصناعات الخدمات اللوجستية والنقل.
* الآلات الزراعية الدقيقة: يتم تركيبها على طائرات زراعية بدون طيار أو جرارات آلية لإدارة الأراضي الزراعية وتشغيلها بدقة.
* الملاحة الخارجية والأجهزة المحمولة: تستخدم في أجهزة الملاحة GPS المحمولة وأجهزة الاتصال اللاسلكي وما إلى ذلك، مما يوفر إرشادات اتجاهية موثوقة للأنشطة الخارجية.
* الاتصالات عبر الأقمار الصناعية البحرية والطائرات بدون طيار: كجزء من وحدة الاتصالات عبر الأقمار الصناعية، مما يوفر استقبالًا مستقرًا لإشارة الأقمار الصناعية للسفن أو الطائرات بدون طيار.
* أنظمة المراقبة الصناعية: مدمجة في معدات المراقبة الأمنية لضمان معلومات دقيقة عن الموقع للمعدات نفسها.
التعليمات
س: ما هي أنظمة GNSS التي يدعمها هذا الهوائي؟
ج: إنه يدعم جميع الأنظمة الرئيسية بما في ذلك GPS (L1، L2، L5)، GALILEO (E1، E5)، GLONASS (L1، L5)، وBEIDOU (B1، B2).
س: هل الهوائي مرن وسهل التركيب؟
ج: نعم، إنه هوائي دائرة مطبوعة مرن، يبلغ سمكه 0.1 مم فقط، ويمكن ثنيه ولصقه على معظم الأسطح لسهولة التكامل.
س: ما هي الكفاءة النموذجية لهذا الهوائي؟
ج: يتجاوز متوسط الكفاءة 47% عبر نطاقات التشغيل (1166-1610 ميجاهرتز)، مع تحقيق بعض النطاقات أكثر من 58%.
س: ما هي الموصلات المتوفرة؟
ج: إنه متوفر مع موصلات التوصيل MHF1 أو MHF-4L المتوافقة، وهو مناسب لواجهات التردد اللاسلكي القياسية.
س: هل يمكنني طلب طول كابل مخصص؟
ج: نعم، تقدم Leankon التخصيص لطول الكابل واللون ونوع الموصل. يرجى الاتصال Info@leankon.com للحصول على التفاصيل.
س: كيف يعمل الهوائي بالقرب من الأسطح المعدنية؟
ج: للحصول على الأداء الأمثل، حافظ على المسافة الموصى بها من الهياكل المعدنية الكبيرة (على سبيل المثال، أكبر من 5 مم إلى 30 مم وفقًا للدليل).
س: ما هو نطاق درجة حرارة التشغيل؟
ج: يمكن أن يعمل بشكل موثوق في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية، وهو مناسب للبيئات القاسية.
