GL218D
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
هوائي | نطاق التردد | 1559.052 ~ 1602MHz 1164 ~ 1259MHz |
الاستقطاب | RHCP | |
نسبة المحوري | ≤3db | |
VSWR | ≤2.0 | |
ربح الذروة | ≥3dbi | |
مقاومة | 50 Ω | |
زاوية التغطية الأفقية | 360 درجة | |
زاوية التغطية الرأسية | 5 ° ~ 90 ° | |
LNA | يكسب | B1/L1/G1/E1/E2 ： 40 ± 2DB B2/L2/G2/L5/E5A/E5B ： 42 ± 2DB |
رقم الضوضاء | ≤1.5db | |
الجهد توريد | 3.3 ~ 12V DC | |
الاستهلاك الحالي | ≤60MA | |
VSWR | ≤2.0 | |
ميكانيكي | كابل | RG58 أو غيرها |
الموصل | BNC أو غيرها | |

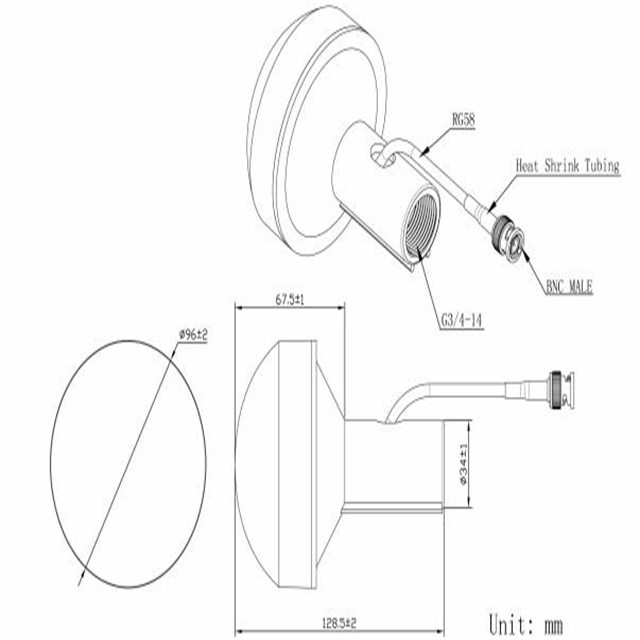

البعد | φ96mm | |
طريقة التثبيت | أفسد | |
مادة رادوم | القيمة المطلقة | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+70 ℃ |
درجة حرارة التخزين | -40 ℃ ~+70 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ (غير التكثيف) | |
حماية الدخول | IP67 | |

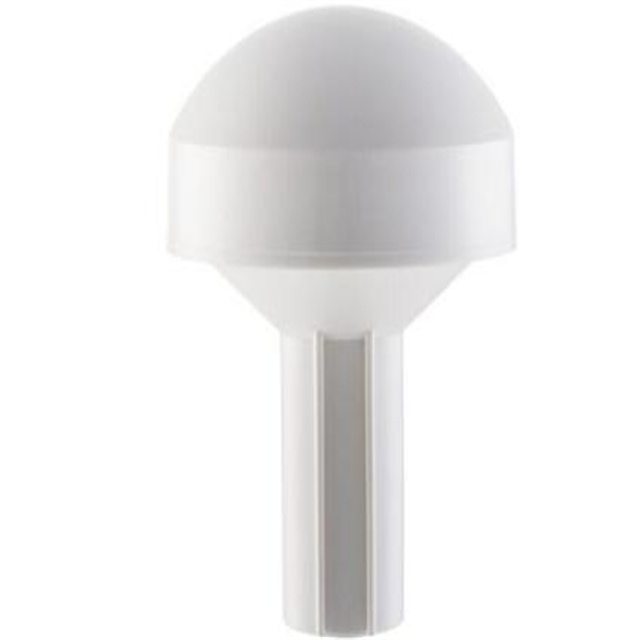

مقدمة المنتج
التوافق متعدد النظام : يدعم GPS (L1/L2) ، Glonass (G1/G2) ، Galileo (E1/E5) ، و Beidou (B1/B2) ترددات (1164-1602 ميجا هرتز) ، مثالية لدقة تحديد المواقع العالمية.
LNA عالي الأداء : مضخم ضوضاء منخفض المتكامل (ربح 40 ± 2 ديسيبل) و ≤1.5db ضمان رقم ضوضاء استقبال إشارة واضحة في مناطق الإشارة الضعيفة.
تصميم IP67 الوعرة : الإسكان المقاوم للماء ومقاوم للغبار (ABS Radome) مع تمثيل المسمار ، مناسب للبيئات الخارجية القاسية.
نطاق الجهد العريض : يعمل على 3.3-12V DC مع انخفاض استهلاك الطاقة (≤60ma) ، متوافق مع معظم مستقبلات GNSS وأجهزة IoT.
التغطية الدقيقة : 360 درجة أفقي و 5 ° -90 ° الزوايا العمودية لاكتساب إشارة موثوق في التطبيقات الديناميكية.
سيناريوهات التطبيق
معدات الزراعة الدقيقة التي تتطلب بيانات GPS/Glonass في الوقت الفعلي.
أنظمة الملاحة البحرية والطائرات بدون طيار.
آلات البناء عن بعد والمسح الجيوديسي.
تتبع الأصول IoT في الظروف الجوية القاسية.
التعليمات
س: هل هذا هوائي متوافق مع أنظمة Galileo و Beidou؟
ج: نعم ، يغطي نطاقات E1/E5 (Galileo) و B1/B2 (Beidou) لدعم النظام متعدد النظام العالمي.
س: هل يمكن استخدامها في بيئات المياه المالحة؟
ج: يضمن تصنيف IP67 مقاومة للماء والغبار ، مما يجعله مناسبًا للاستخدام البحري.
س: ما هو طول الكابل الذي يتم تضمينه؟
A: الكبل الافتراضي هو RG58 (الطول غير محدد) ؛ اتصل بالشركة المصنعة للتخصيص.
س: هل يتطلب مصدر طاقة خارجي؟
ج: لا ، فإنه يرسم الطاقة (3.3-12V DC) مباشرة من جهاز استقبال GNSS المتصل.
س: كيف تركب الهوائي بشكل آمن؟
ج: استخدم مؤشر ترابط المسمار G3/4-14 للتثبيت الدائم على المركبات أو المعدات.
س: هل موصل BNC مقاوم للتآكل؟
ج: نعم ، تم تصميم الموصل للمتانة في الظروف الرطبة أو المالحة.
س: ما هو العمر النموذجي في درجات الحرارة القصوى؟
A: تم تصميمه لمدة -40 درجة مئوية إلى +70 درجة مئوية ، فهو يضمن الموثوقية على المدى الطويل في المناخات القاسية.
س: هل تعمل مع أجهزة GPS القديمة؟
ج: نعم ، يدعم L1 (1575.42 ميجا هرتز) للتوافق مع أنظمة GPS الأقدم.
