GL-DY231
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
هوائي GPS/Glonass
غرض | تحديد | |
هوائي | تكرار | GPS L1/L2 GLONASS G1/G2/G3 COMPASS B1/B2/B3 Galileo E1/L1/E2/E5B |
الاستقطاب | RHCP | |
النسبة المحورية (دقيقة) | ≤3db | |
VSWR | ≤2.0 | |
ربح الذروة | ≥2dbi | |
مقاومة | 50Ω | |
زاوية التغطية الأفقية | 360 درجة | |
LNA | يكسب | 28 ± 2DB |
رقم الضوضاء | ≤1.5db | |
تمرير تذبذب النطاق | ± 1.5dB | |
الجهد توريد | 3 ~ 12V DC | |
الاستهلاك الحالي | ≤50MA | |
VSWR | ≤2.0 | |
ميكانيكي | الموصل | SMA أو غيرها |
كابل | RG174 أو غيرها | |
طريقة التثبيت | المغناطيس/لاصق | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
الرطوبة النسبية | ما يصل إلى 95 ٪ | |
حماية الدخول | IP66 | |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |
مقدمة المنتج
1. تغطية النطاق الكامل
يدعم 7 أنظمة أقمار صناعية رئيسية (GPS L1/L2، GLONASS G1/G2/G3، Beidou B1/B2/B3، Galileo)، مما يحقق تحديد المواقع العالمي بسلاسة، ومناسب للأجهزة في أي منطقة.
2. وحدة LNA عالية الحساسية
مضخم صوت مدمج بقوة 28 ديسيبل، ورقم ضوضاء أقل من 1.5 ديسيبل، واستقبال إشارة ثابت في مناطق الإشارة الضعيفة (الأنفاق/الأخاديد الحضرية).
3. حماية البيئة من الدرجة الصناعية
-40 درجة مئوية ~ 85 درجة مئوية، نطاق درجة حرارة واسع، IP66 مقاوم للماء والغبار، اجتاز اختبار اهتزاز 55 هرتز (سعة 1.5 مم/ساعتين)، مناسب للمشاهد القاسية مثل الآلات الهندسية/السفن.
4. جودة إشارة دقيقة
≥3dB نسبة محورية تصميم الاستقطاب الدائري RHCP، ونسبة موجة الجهد الدائمة ≥2.0، تمنع بشكل فعال تداخل المسارات المتعددة، وتحسن دقة تحديد المواقع إلى مستوى السنتيمتر.
5. تصميم جاهز للتثبيت
تركيب مزدوج مغناطيسي/لاصق، كابل إضاءة RG174 قياسي (موصل SMA اختياري)، مصدر طاقة بجهد عريض 3-12 فولت (≥50 مللي أمبير)، متوافق مع أجهزة تحديد المواقع السائدة.
سيناريوهات التطبيق

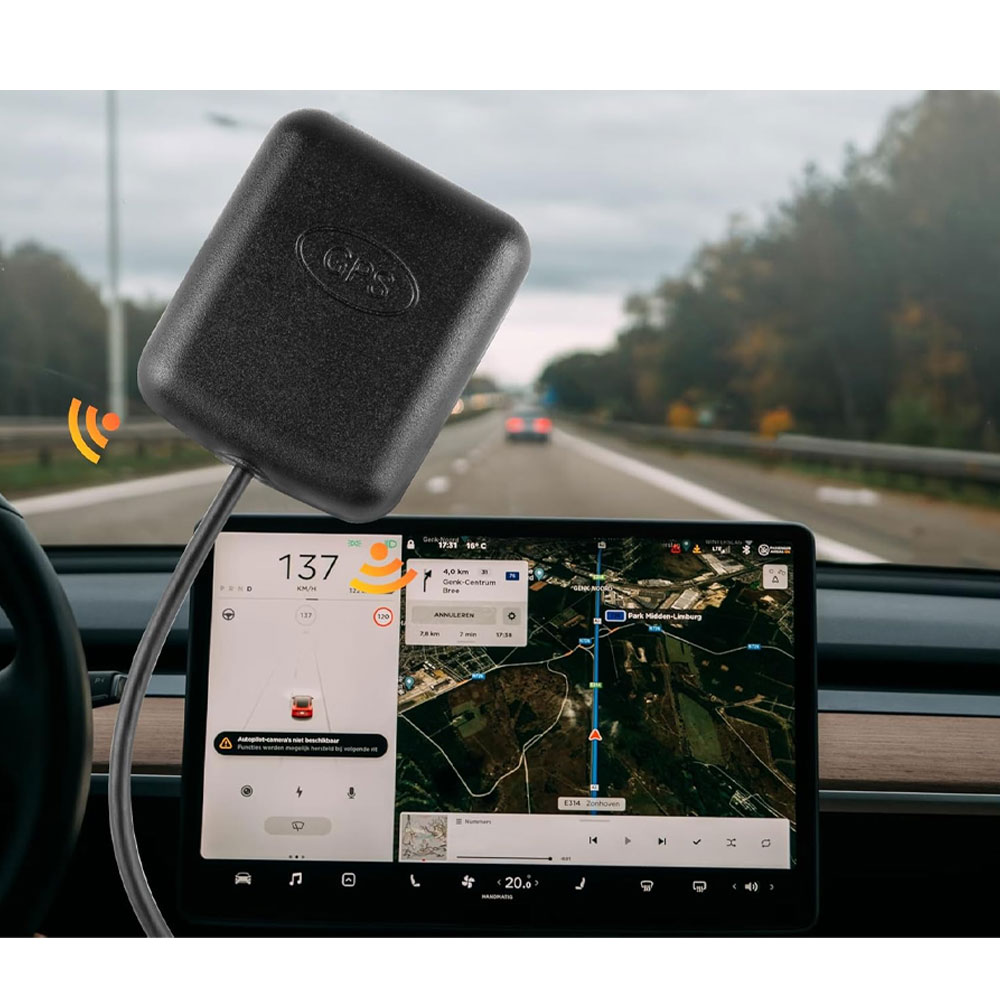

نظام الملاحة داخل السيارة: إدارة الأسطول التجاري/معدات التتبع اللوجستي
الزراعة الدقيقة: القيادة الأوتوماتيكية للآلات الزراعية/أداة مراقبة التربة
المسح الهندسي ورسم الخرائط: أداة قياس RTK/معدات الاستكشاف الجيولوجي
المعدات البحرية: نظام ملاحة السفن/ مراقبة العوامات
إنترنت الأشياء الصناعية: تحديد المواقع بدون طيار/رافعة الميناء الذكية
التعليمات
س: هل يدعم نظام Beidou-3؟
ج: يدعم نطاق التردد الكامل Beidou B1/B2/B3، المتوافق مع أحدث إشارة Beidou-3.
س: هل ستتداخل القاعدة المغناطيسية مع الإشارة؟
ج: يستخدم مغناطيس النيوديميوم غير المغناطيسي، وليس له أي تأثير على أداء الهوائي بعد الاختبار.
س: هل يمكن تخصيص طول الكابل؟
ج: يدعم تخصيص كابل RG174/RG316 (من 1 إلى 10 أمتار)، مما يتطلب طلبات مجمعة.
س: كيفية تشغيله؟ هل تحتاج إلى دائرة إضافية؟
ج: مصدر طاقة مباشر 3-12 فولت تيار مستمر (عادة 5 فولت/35 مللي أمبير)، وحدة منظم جهد مدمجة، لا حاجة إلى دائرة خارجية.
س: هل يمكن استخدامه للطائرات بدون طيار؟
ج: الوزن الصافي <120 جرام، اجتاز اختبار الاهتزاز 55 هرتز، مصمم خصيصًا للطائرات بدون طيار.
س: هل تصنيف مقاومة الماء حقيقي وفعال؟
ج: معتمد من IP66 (مقاوم قوي لرذاذ الماء)، لا يوجد تشقق في اختبار درجة الحرارة المنخفضة -40 درجة مئوية.
