GLPS3
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
نطاق التردد | 500 ～ 6000 ميغاهيرتز/0.5 -6 جيجا هرتز |
فقدان الإدراج | ≤ 2.8 ديسيبل （باستثناء الخسارة النظرية 4.8 ديسيبل） |
مجمع بورت VSWR | Typ.1.26 / max.1.5 |
منفذ التوزيع VSWR | Typ.1.18 / max.1.4 |
عزل | Typ.25db / min.18db |
توازن السعة | ± 0.8db |
توازن الطور | ± 8 ° |
مقاومة | 50 أوم |
موصلات الإدخال/ الإخراج | n-female |
تصنيف السلطة | Splitter 20W （Power Divider Time） ؛ Combiner 1W (Combiner Time) |
درجة حرارة التشغيل | -35 ℃ ~ +75 ℃ |
التشطيب السطح | الرمل اللون الطبيعي أكسيد موصل |

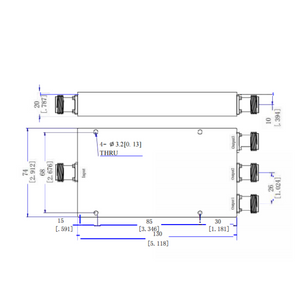

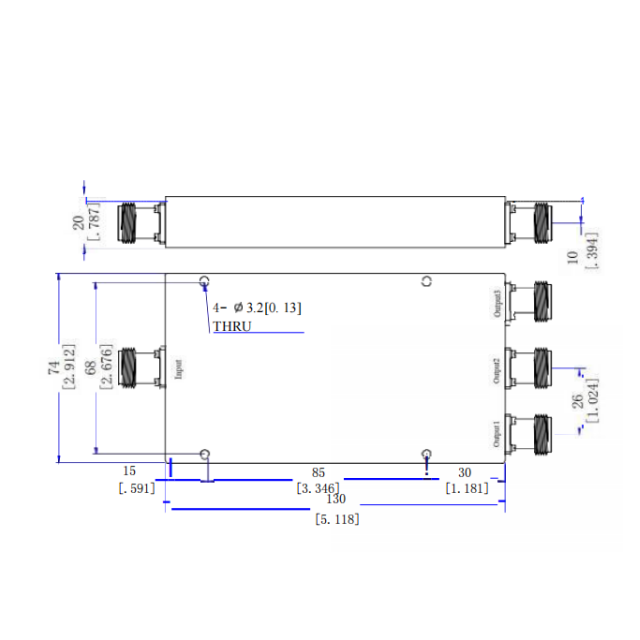

أبعاد الخطوط العريضة | 130*74*20 （mm） |
وزن | 510 （g） |
مقدمة المنتج
نطاق التردد الواسع ： يغطي فئة XQY - PS3 - 0.5/6 - NE نطاق تردد واسع من 500 ميغاهيرتز إلى 6000 ميغاهيرتز (0.5 - 6 جيجا هرتز). هذه التغطية الواسعة النطاق تجعلها مناسبة لأنظمة الاتصالات اللاسلكية المختلفة التي تعمل في طيف التردد هذا ، مما يوفر المرونة للتطبيقات المختلفة.
فقدان الإدراج المنخفض ： مع فقدان الإدراج قدره ≤2.8 ديسيبل (باستثناء الخسارة النظرية 4.8 ديسيبل) ، يقلل الخائن تدهور الإشارة أثناء عملية تقسيم الطاقة. هذا يضمن توزيع الطاقة الفعال بين منافذ الإخراج ، والحفاظ على إشارات قوية وموثوقة للأجهزة المتصلة.
أداء VSWR جيد ： يحتوي على منفذ مشترك VSWR من Typ.1.26 / max.1.5 ومنفذ توزيع VSWR من Typ.1.18 / max.1.4. تشير قيم VSWR المنخفضة إلى نقل الطاقة الفعال والحد الأدنى من انعكاس الإشارة ، مما يعزز الأداء الكلي لفريق الطاقة.
العزلة العالية والمخرجات المتوازنة - يوفر XQY - PS3 - 0.5/6 - NE عزلًا نموذجيًا قدره 25 ديسيبل و 18 ديسيبل على الأقل بين منافذ الإخراج ، مما يمنع تداخل الإشارة. بالإضافة إلى ذلك ، فإنه يحتوي على توازن سعة ± 0.8dB وتوازن الطور ± 8 ° ، مما يضمن إشارات الإخراج المتسقة والمستقرة لكل جهاز متصل.
نطاق درجة حرارة التشغيل الواسع ： تعمل في نطاق درجة حرارة - 35 ℃ إلى +75 ℃ ، يمكن أن تعمل XQY - PS3 - 0.5/6 - NE في الظروف البيئية المتنوعة. هذا التسامح الواسع النطاق يجعله مناسبًا للاستخدام في المناخات والتطبيقات المختلفة ، من مرافق التخزين البارد إلى البيئات الصناعية الساخنة.
سيناريوهات التطبيق
البنية التحتية للاتصالات: توزيع الإشارات في محطات قاعدة 5G وكرات.
أنظمة الرادار: تقسيم الطاقة لمصفوفات الرادار العسكرية أو الطيران.
معدات البث: إدارة إشارة RF في أجهزة الإرسال التلفزيونية/الراديو.
الاختبار المعملي: قسم الإشارة الدقيقة في بيئات اختبار الترددات اللاسلكية.
الاتصالات الأقمار الصناعية: يجمع بين إشارات في أنظمة الوصلة الصاعدة/الوصلة الهابطة.
التعليمات
س: هل هذا متوافق مع 50 نظام أوم؟
ج: نعم ، إنه مصمم لبيئات مقاومة 50 أوم.
س: هل يمكنه التعامل مع المنشآت الخارجية؟
ج: نعم ، يتطلب نطاق التشغيل -35 درجة مئوية إلى +75 درجة مئوية بيئات قاسية.
س: ما هي الموصلات المستخدمة؟
A: تضمن موصلات N-Female اتصالات آمنة منخفضة الخسارة.
س: ما هو الفرق بين أوضاع الخائن و Combiner؟
ج: وضع الخائن يعالج 20 واط ؛ يقتصر وضع Combiner على 1W بسبب تحمل الطاقة العكسي.
س: كيف يتم ضمان أداء العزلة؟
ج: يوفر ≥18 ديسيبل العزلة لتقليل تداخل المنفذ.
س: هل تشمل أجهزة تصاعد؟
ج: لا ، لكن تصميمه المدمج 130 مم يسمح بالتكامل السهل في الرفوف القياسية.
س: هل توازن الطور حاسمًا في صفائف الهوائي؟
ج: نعم ، توازن الطور ± 8 ° يضمن محاذاة الإشارة المتماسكة في أنظمة متعددة المضاد.
س: ما هي الصناعات التي تستخدم هذا بشكل شائع؟
A: Telecom ، Defense ، Aerospace ، Broadcasting ، و RF Testing Labs.
