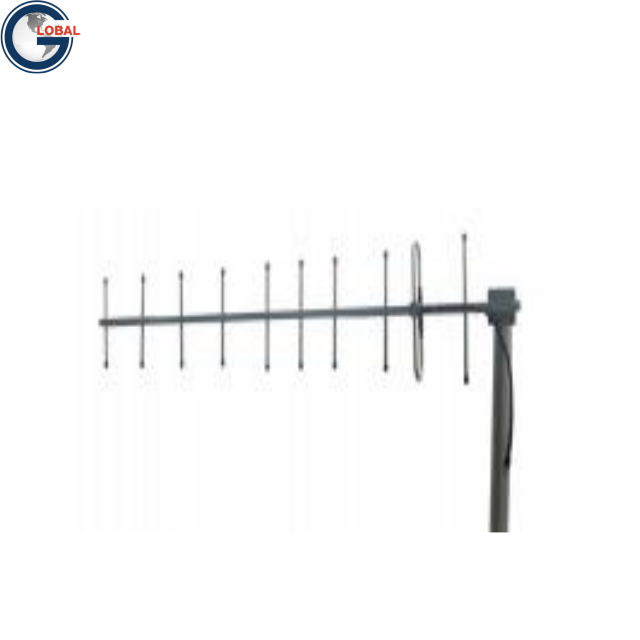

GL-DYU4YG12S
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد (MHz) | 380-470 |
النطاق الترددي (MHz) | 20 |
عرض شعاع نصف الطاقة الأفقي (°) | 40 |
عرض شعاع نصف الطاقة العمودي (°) | 35 |
كسب (DBI) | 12-14 |
الاستقطاب | عمودي أو أفقي |
VSWR | ≤1.5 |
نسبة من الأمام إلى الخلفية (ديسيبل) | ≥18 |
متوسط الطاقة ، الحد الأقصى (ث) | 100 |
مقاومة (ω) | 50 |
المواصفات الميكانيكية | |
طول الهوائي (سم) | 128 |
الوزن الصافي (كغ) | 1.5 (تضمنت مجموعة التثبيت) |
عدد العناصر | 10 |
مواد العناصر | الألومنيوم الصلب (الملحوم) |
نوع الكابل | 3D-FB |
طول الكابل (م) | 0.3 |
الموصل | n-female |
أيونات الخصوصية البيئية | |
طلب | في الهواء الطلق |
درجة حرارة التشغيل (℃) | -40 إلى +70 (-40 إلى 158 ℉) |
رطوبة (٪) | 5 إلى 95 |
سرعة الرياح البقاء على قيد الحياة (كم/ساعة) | 200 |
مواصفات التثبيت | |
يتم تضمين أقواس التثبيت ما لم ينص على خلاف ذلك | |
قطر الصاري المتصاعد (مم) | φ 40 إلى 50 |
مقدمة المنتج
ربح عالي: مع زيادة تتراوح بين 12 - 14 ديسيبل ، فإنه يعزز بشكل فعال قوة الإشارة لنطاق طويل وتواصل مستقر في تطبيقات التردد المنخفضة Lora.
عرض النطاق الترددي الضيق: يوفر النطاق الترددي 20 MHz في نطاق 380 - 470 ميجا هرتز نقل الإشارة المركزة ، ويقلل من التداخل وتعزيز موثوقية نقل البيانات.
انتقال الاتجاه: نصف عرض شعاع الطاقة الأفقي - 40 درجة وعمودية من 35 درجة ، ركز الإشارة في اتجاه معين ، مما يجعلها مناسبة للنقطة - إلى نقطة أو نقطة - إلى - اتصالات متعددة النقاط على المسافات.
بنية متينة: تم إنشاؤها من الألمنيوم الملحوم الصلب ، ويمكنه تحمل البيئات الخارجية القاسية. يعمل في درجات حرارة من - 40 درجة مئوية إلى + 70 درجة مئوية ويمكن أن يتحمل سرعة الرياح 200 كم/ساعة.
سهولة التثبيت: يأتي مع موصل N - أنثى وأقواس التثبيت للأعمدة بقطر من 40 إلى 50 مم ، مما يبسط عملية التثبيت.
سيناريوهات التطبيق
مراقبة المسافة الطويلة: مثالية للمراقبة الصناعية الكبيرة الحجم ، مثل حقول النفط والغاز ، حيث تحتاج المستشعرات إلى نقل البيانات عبر مسافات طويلة مع انخفاض استهلاك الطاقة في شبكة LORA.
النطاق العريض الريفي: في المناطق الريفية ، يمكن استخدامه لإنشاء اتصالات النطاق العريض اللاسلكية بين المواقع البعيدة ، وتوسيع تغطية الشبكة.
تتبع الحياة البرية في مناطق شاسعة: لتتبع الحيوانات عبر الاحتياطيات الطبيعية الكبيرة ، تساعد إمكانات النطاق الطويلة للهوائي في استلام بيانات الموقع من أجهزة التتبع.
تطبيقات الشبكة الذكية: في أنظمة توزيع الطاقة ، فإنه يتيح التواصل بين المحطات الفرعية عن بُعد ومراكز التحكم لإدارة الشبكة الفعالة.
الكشف عن حرائق الغابات: يربط أجهزة الاستشعار المنتشرة عبر الغابات لنقل بيانات التحذير في وقت مبكر حول مخاطر الحرائق المحتملة على مسافات طويلة.
س: ما هو الحد الأقصى لطاقة الإدخال التي يمكن للهوائي التعامل معها؟
ج: الحد الأقصى لطاقة الإدخال هو 100W.
س: هل يمكن استخدامها في ظروف المطر الثقيلة؟
ج: نعم ، إن بناء الألمنيوم الصلب ونطاق درجة حرارة التشغيل والرطوبة الواسعة يجعله مناسبًا للاستخدام في الظروف الجوية القاسية وغيرها من الظروف الجوية القاسية.
س: كيف يؤثر عرض شعاع الاتجاه على الأداء؟
ج: تركز عروض الشعاع الضيقة على الإشارة ، مما يزيد من قوة الإشارة في الاتجاه المطلوب وتقليل التداخل من الاتجاهات الأخرى ، وبالتالي تحسين جودة الاتصال.
س: هل مجموعة التثبيت متضمنة؟
ج: نعم ، يتم تضمين مجموعة التثبيت لسهولة الإعداد.
س: ما هو عمر الهوائي؟
ج: مع التركيب والصيانة المناسبين ، والنظر في بنائه القوي ، يمكن أن يكون لها عمر طويل ، حتى في البيئات الخارجية.
س: هل يمكن استخدامها مع أي بوابة لورا؟
A: يعمل في نطاق تردد 380 - 470MHz. طالما أن بوابة لورا متوافقة مع هذا التردد ، يجب أن تعمل ، ولكن من الأفضل التحقق.
س: كيف يمكنني ضبط اتجاه الهوائي؟
ج: يمكن تركيبه على عمود ، ويمكنك ضبط اتجاهه وفقًا للاتجاه المستهدف لنقل الإشارة أو الاستقبال.
