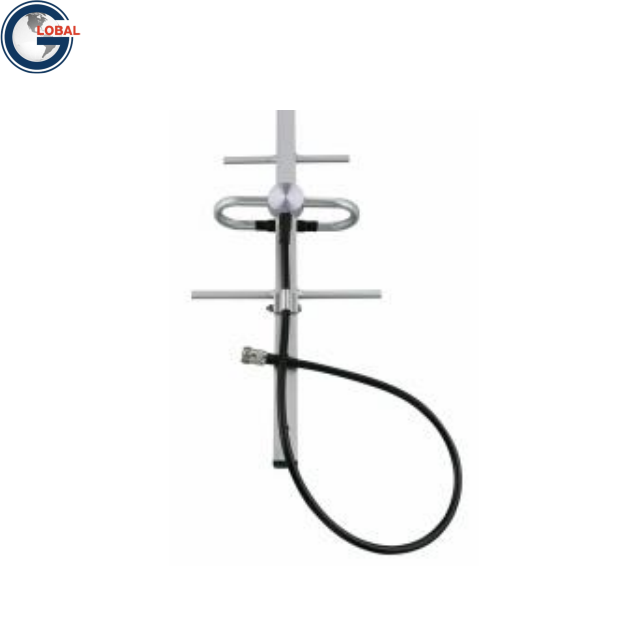

GL-DYU4YG3S
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد (MHz) | 380-470 |
النطاق الترددي (MHz) | 20 |
عرض شعاع نصف الطاقة الأفقي (°) | 120 |
عرض شعاع نصف الطاقة العمودي (°) | 70 |
كسب (DBI) | 7 |
الاستقطاب | عمودي أو أفقي |
VSWR | ≤1.5 |
نسبة من الأمام إلى الخلفية (ديسيبل) | ≥15 |
متوسط الطاقة ، الحد الأقصى (ث) | 100 |
مقاومة (ω) | 50 |
المواصفات الميكانيكية | |
طول الهوائي (سم) | 50 |
الوزن الصافي (كغ) | 0.3 (تضمنت مجموعة التثبيت) |
عدد العناصر | 3 |
مواد العناصر | الألومنيوم الصلب (الملحوم) |
طول الكابل (سم) | 38 (15 بوصة) |
الموصل | ن أنثى |
أيونات الخصوصية البيئية | |
طلب | في الهواء الطلق |
درجة حرارة التشغيل (℃) | -40 إلى +70 (-40 إلى 158 ℉) |
رطوبة (٪) | 5 إلى 95 |
سرعة الرياح البقاء على قيد الحياة (كم/ساعة) | 200 |
مواصفات التثبيت | |
يتم تضمين أقواس التثبيت ما لم ينص على خلاف ذلك | |
قطر الصاري المتصاعد (مم) | φ 40 إلى 50 |
مقدمة المنتج
الكسب الأمثل: تقديم ربح من 7DBI ، فإنه يوفر قوة إشارة معززة لاتصال LORA الموثوقة في نطاق ترددها ، مناسبة للتطبيقات قصيرة إلى متوسطة.
عرض النطاق الترددي المعتدل: عرض ترددي 20 ميجا هرتز في نطاق تردد 380 - 470 ميجا هرتز في انتقال الإشارة الفعال مع تدخل مخفض.
عرض شعاع أوسع: مع عرض شعاع كهربائي أفقي - 120 درجة وعموديًا يبلغ 70 درجة ، فإنه يغطي مساحة أوسع نسبيًا ، مما يجعلها مناسبة للسيناريوهات حيث تكون هناك حاجة إلى تغطية اتجاهية أوسع.
مادة متينة: مصنوعة من الألمنيوم الملحوم الصلب ، تم تصميمه ليستمر في البيئات الخارجية. يمكن أن تعمل في درجات حرارة من - 40 درجة مئوية إلى + 70 درجة مئوية وتحمل سرعة الرياح 200 كم/ساعة.
المستخدم - الإعداد الصديق: يأتي مع موصل N - أنثى ومجموعة التثبيت للأعمدة مع قطر من 40 إلى 50 مم ، مما يجعل التثبيت سريعًا وسهلاً.
سيناريوهات التطبيق
المراقبة الصناعية المترجمة: في المناطق أو المصانع الصناعية الأصغر ، يمكن استخدامه لتوصيل أجهزة استشعار LORA المستندة إلى LORA لمراقبة المعدات وتتبع الأصول ضمن نطاق محدود.
امتدادات المنازل الذكية في المناطق الريفية: لتوسيع أنظمة المنازل الذكية في المناطق الريفية أو الضواحي حيث قد يكون لـ Wi - FI التقليدية قيود ، يمكن أن يمكّن التواصل بين الأجهزة الذكية على مسافة قصيرة إلى متوسطة.
الحرم الجامعي - تطبيقات إنترنت الأشياء الواسعة: في الجامعات التعليمية ، يمكن استخدامها لإنشاء شبكة إنترنت الأشياء في Lora لتطبيقات مثل التحكم في الوصول ، والمراقبة البيئية في المباني ، وتتبع الأصول المتنقلة.
مراقبة البيئة الصغيرة - لمراقبة المعلمات البيئية مثل جودة الهواء ، ومستويات الضوضاء في منطقة محلية ، حيث تحتاج أجهزة الاستشعار إلى التواصل مع محور مركزي.
الشبكات اللاسلكية القائمة على المجتمع: في المجتمعات الصغيرة ، يمكن أن تساعد في إعداد الشبكات اللاسلكية لمشاركة الموارد ، مثل الوصول إلى الإنترنت أو المعلومات المتعلقة بالأمان.
| المعلمة | gl-dyu4yg3s | gl-dyuayg12s |
|---|---|---|
| نطاق التردد | 380-470 ميغاهيرتز | 380-470 ميغاهيرتز |
| يكسب | 7 DBI | 12-14 DBI |
| عرض شعاع أفقي | 120 درجة | 40 درجة |
| عرض شعاع عمودي | 70 درجة | 35 درجة |
| نسبة من الأمام إلى الخلف | -15 ديسيبل | ≥18 ديسيبل |
| طول الهوائي | 50 سم | 128 سم |
| وزن | 0.3 كجم (مع مجموعة) | 1.5 كجم (مع مجموعة) |
| عدد العناصر | 3 | 10 |
| سرعة الرياح البقاء على قيد الحياة | 200 كم/ساعة | 200 كم/ساعة |
الكسب وعرض العاصفة :
GL-DYU4YG3S : كسب أقل (7 DBI) مع تغطية أوسع (120 درجة أفقي ، 70 درجة عمودي) ، مثالية لتطبيقات المنطقة الأوسع.
GL-Dyuayg12s : ربح أعلى (12-14 DBI) وحزمة أضيق (40 درجة أفقي ، 35 درجة عمودي) ، محسّنة للتواصل اتجاهي طويل المدى.
الحجم والوزن :
GL-DYU4YG3S : مضغوط (50 سم) وخفيفة الوزن (0.3 كجم) ، مناسبة للإعدادات المقيدة أو المحمولة.
GL-Dyuayg12s : أكبر (128 سم) وأثقل (1.5 كجم) ، والتي تتطلب بنية تحتية قوية للتصاعد.
أداء :
يوفر GL-Dyuayg12S نسبة أفضل من الأمام إلى الخلف (-18 ديسيبل مقابل ≥15 ديسيبل) ، مما يقلل من التداخل من الإشارات الخلفية.
مع 10 عناصر مقابل 3 ، يوفر GL-Dyuayg12S تركيزًا متميزًا واختراق الإشارة.
الكابل والتركيب :
يشمل كلاهما موصلات N-female ودعم الصاري من 40 إلى 50 مم.
يحتوي GL-DYU4YG3S على كابل أطول قليلاً (38 سم مقابل 30 سم) ، لكن الاختلافات بسيطة.
اختر GL-DYU4YG3S إذا :
تحتاج إلى تغطية واسعة للتطبيقات قصيرة إلى متوسطة (على سبيل المثال ، عمليات النشر الحضرية ، شبكات إنترنت الأشياء).
مساحة التثبيت محدودة ، أو قابلية النقل هي أولوية.
تكلفة أو بساطة الإعداد هي مصدر قلق.
اختر GL-Dyuayg12S إذا :
تحتاج إلى اتصال اتجاهي بعيد المدى (على سبيل المثال ، الروابط الريفية ، والأنظمة من نقطة إلى نقطة).
تعتبر زيادة العيوب العالية وعرض الشعاع الأضيق في اختراق العقبات أو تقليل التداخل.
يدعم موقع التثبيت هوائيًا أكبر وأثقل (على سبيل المثال ، أبراج أو أعمدة مستقرة).
س: ما هو الحد الأقصى لطاقة الإدخال لهذا الهوائي؟
ج: الحد الأقصى لطاقة الإدخال هو 100W.
س: هل يمكن تثبيته في الداخل؟
ج: في حين أنه مصمم للاستخدام في الهواء الطلق ، يمكن تثبيته في الداخل اعتمادًا على المتطلبات المحددة وبيئة الإشارة ، ولكن يوصى بالتركيب في الهواء الطلق للحصول على أفضل أداء.
س: كيف تؤثر عرض العاصفة الأوسع على الإشارة؟
ج: يتيح عرض العاصفة الأوسع للهوائي تغطية مساحة أكبر في الاتجاهات الأفقية والرأسية ، وهو أمر مفيد عندما تحتاج إلى الوصول إلى أجهزة متعددة داخل نطاق أوسع.
س: هل طول الكابل كافٍ لمعظم عمليات التثبيت؟
A: طول الكابل هو 38 سم (15 بوصة). قد تحتاج إلى استخدام كبل تمديد اعتمادًا على متطلبات التثبيت المحددة.
س: هل يأتي مع تعليمات التثبيت؟
ج: نعم ، إنه يأتي مع مجموعة التثبيت ، وعادة ما يتم تضمين تعليمات التثبيت لإرشادك خلال عملية الإعداد.
س: هل يمكن أن تعمل مع الأجهزة اللاسلكية الأخرى بصرف النظر عن لورا؟
ج: تم تصميمه بشكل أساسي لأجهزة Lora التي تعمل في نطاق تردد 380 - 470 ميجا هرتز. قد لا يؤدي استخدامه مع الأجهزة الأخرى إلى نتائج مثالية.
س: كيف يمكنني الحفاظ على الهوائي؟
ج: تحقق بانتظام من أي ضرر جسدي ، خاصة بعد الظروف الجوية القاسية. تأكد من أن الاتصالات آمنة ونظيفة.
