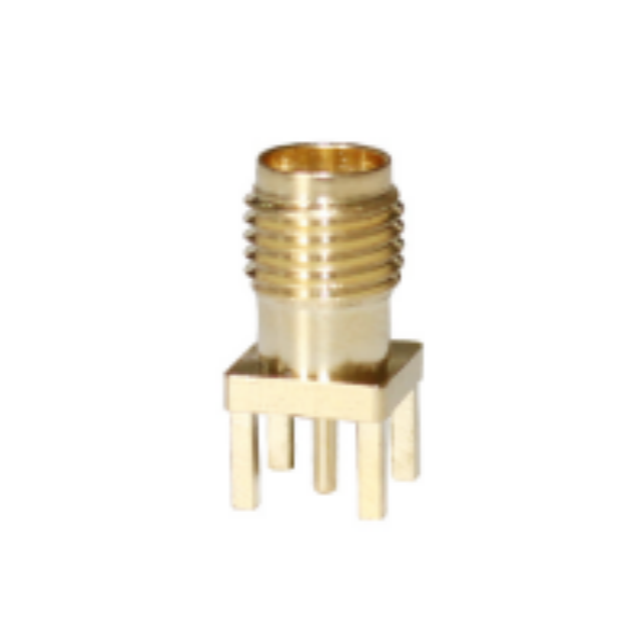

GL-SMAC3
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
نطاق التردد (جيجاهرتز) | 11 |
مقاومة (أوم) | 50 |
VSWR | 1.10 |
اختبار الجهد (الحد الأقصى) | 2500 فولت |
PIM ( الطلب الثالث ) | ≥-160 ديسيبل عند 2 × 20 وات |
دورات التزاوج | ≥ 500 |
اقتران عزم الدوران | ماكس 1.7 نيوتن متر |
أوصى اقتران عزم الدوران | 0.7-1.1 نيوتن متر |
نطاق درجة الحرارة | -55 درجة مئوية -+155 درجة مئوية |
الاتصال الخارجي | طلاء النحاس CuSnZn |
مركز الاتصال | طلاء النحاس Ag |
مجموعة الكابلات | لا يوجد |
ف | ج أوسنزن |
الطول (مم) | ف 5.3*13.5 |
مقدمة المنتج
1. تضمن المعاوقة القياسية 50Ω التوافق السلس مع أنظمة الترددات اللاسلكية السائدة، وتجنب فقدان عدم تطابق الإشارة.
2. يغطي نطاق التردد 0-11 جيجا هرتز مع VSWR ≥1.10، مما يوفر سلامة إشارة عالية لتطبيقات التردد المتوسط إلى العالي.
3. الاتصال الخارجي والاتصال المركزي يعززان الموصلية ومقاومة التآكل والمتانة على المدى الطويل.
4. يدعم دورات التزاوج ≥500 وعزم الدوران الموصى به 0.7-1.1Nm، مما يضمن اتصال موثوق به في الاستخدام المتكرر.
5. الحجم الصغير (Ф5.3*13.5mm) يتيح التركيب الموفر للمساحة، وهو مثالي للمنافذ الكثيفة أو المعدات المصغرة.
سيناريوهات التطبيق
1. الاتصال اللاسلكي: يناسب خلايا 5G الصغيرة وأجهزة التوصيل اللاسلكي وأجهزة توجيه WiFi عالية التردد.
2. الاختبار والقياس: يعمل مع محللات الشبكة ومولدات الإشارة وتركيبات اختبار الترددات اللاسلكية لاختبار الدقة.
3. أجهزة الميكروويف: متوافقة مع أجهزة إرسال واستقبال الميكروويف ومكبرات الصوت ووحدات الاتصالات عبر الأقمار الصناعية.
4. الإلكترونيات الاستهلاكية: مثالية لأجهزة الترددات اللاسلكية المحمولة ووحدات المنزل الذكي عالية السرعة وأنظمة الاتصالات بدون طيار.
التعليمات
س: ما هي مقاومة موصل SMA RF هذا؟
ج: إنه يتميز بمقاومة قياسية تبلغ 50 أوم، مما يتوافق تمامًا مع أنظمة الترددات اللاسلكية السائدة.
س: ما هو الحد الأقصى لتردد التشغيل للموصل؟
ج: إنه يدعم ما يصل إلى 11 جيجا هرتز عند استخدامه مع الكابلات شبه الصلبة، مما يلبي احتياجات التردد العالي.
س: كم مرة يمكن تزاوج هذا الموصل وعدم تزاوجه؟
ج: إنه يدعم دورات التزاوج ≥500، مما يضمن الاستخدام الموثوق به على المدى الطويل في سيناريوهات الاتصال المتكرر.
س: ما هو نطاق درجة حرارة التشغيل لموصل SMA هذا؟
ج: إنه يعمل بثبات بين -55 درجة مئوية و+155 درجة مئوية، وهو مناسب للتطبيقات البيئية القاسية.
س: ما هو الحد الأقصى لجهد الاختبار الذي يمكن أن يتحمله هذا الموصل؟
ج: يمكن أن يتحمل جهد اختبار يصل إلى 2500 فولت، مما يلبي متطلبات السلامة والعزل.
