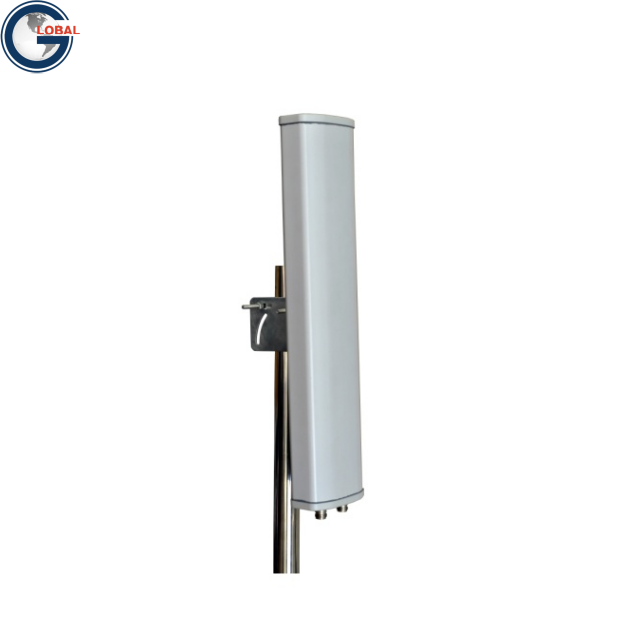

GL-DY3338S9014
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 3300-3800 |
الاستقطاب | ± 45 درجة |
VSWR | ≤1.5 |
كسب DBI | 14 |
عرض شعاع أفقي | 90 درجة |
عرض العمودي | 15 درجة |
نسبة من الأمام إلى الخلف | ≥23 |
العزلة بين المنافذ- ديسيبل | ≥28 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | 2xn-k |
مكان الموصل | قاع |
الأبعاد- مم | 350 × 128 × 56 |
حجم التعبئة | 450 × 230 × 160 |
الهوائي وزن كيلوغرام | 1.3 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 12 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
● موصلات NK المزدوجة (2XN-K) -تضمن نقل إشارة موثوق مع الاتصال القياسي للصناعة.
● مكاسب عالية وعرض النطاق الترددي الواسع -تم تحسينها لـ 5G مع ربح 14DBI ونطاق التردد 3300-3800MHz.
● الإسكان القوي UPVC- مادة رمادية ذات ألوان رمادية ومقاومة للطقس من أجل المتانة في البيئات القاسية.
● الموصلات المدمجة المثبتة على أسفل -تبسيط التثبيت وإدارة الكابلات.
● حماية البرق الأرضية DC - السلامة المعززة ضد الطغات الكهربائية.
● تحمل درجة حرارة واسعة -يعمل من -40 درجة مئوية إلى +65 درجة مئوية لقدرة على التكيف المناخية.
التعليمات:
س: ما هي التطبيقات التي تم تصميم هذا الهوائي؟
ج: مثالي لأنظمة شبكة 5G وتغطية القطاع في البنية التحتية للاتصالات.
س: كيف يتم تركيب الهوائي؟
A: يدعم تصاعد القطب (قطره 35-75 مم) ويتضمن واجهة ميكانيكية قابلة للتعديل 0-12.
س: ما هي الموصلات المستخدمة ، وأين تقع؟
ج: يتم وضع موصلات NK المزدوجة في الأسفل لسهولة الوصول والتثبيت.
س: هل هذا هوائي مقاوم للعوامل الجوية؟
ج: نعم ، يضمن تصميم UPVC والتصميم المصنف IP مقاومة الرطوبة والغبار ودرجة الحرارة القصوى.
س: ما هو الحد الأقصى لمدخلات الطاقة؟
ج: يدعم ما يصل إلى 100 واط طاقة إدخال للنشر عالي الأداء.
س: هل تشمل حماية البرق؟
ج: نعم ، يضمن تأريض العاصمة الحماية من الطغام الناجم عن البرق.
س: ما هو عرض الحزمة الأفقية؟
A: 90 ° عرض شعاع أفقي لتغطية القطاع الواسع.
