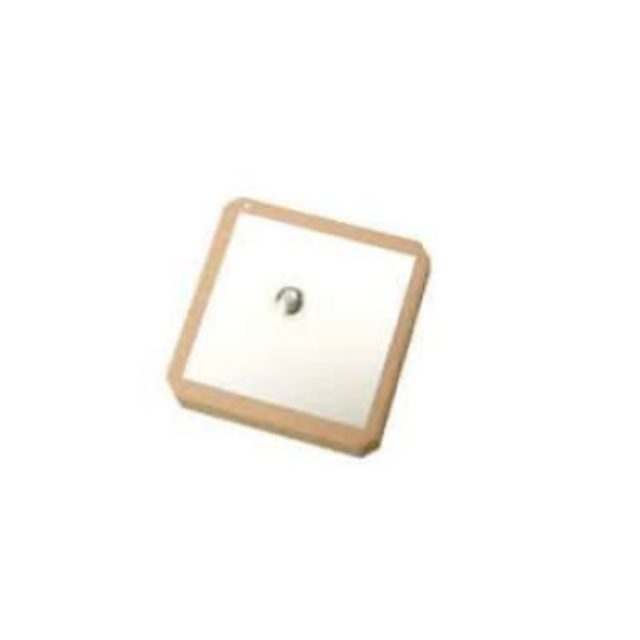

GL2450V3
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
أغراض | محتوى |
تردد المركز MHz (بدون شريط على طائرة أرضية 70 × 70 مم) | 2450 ± 3.0 (MHz) |
-10DB عرض النطاق الترددي MHZ MIN | 60 |
عودة خسارة في FC Max DB | <-15db |
كسب (DBI) TYP | ≧ 5.0 |
VSWR (في BW) كحد أقصى | 2.0 |
مقاومة ω | 50 |
نموذج الاستقطاب | RHCP |
السماحية | 8 |
معامل درجة حرارة التردد | 20ppm/deg. ℃ Max |
الاختلافات بين المنتجات المماثلة
p/n | GL2450V3 | GL2450S25 | GL2450R25 |
التردد ميغاهيرتز | 2450±3.0 | 2450 ± 5.0 | 2450±3.0 |
كسب DBI | 5 | 0 | 5 |
هوائي بُعد م | 25*25*4 | 25*25*4 | 25*25*4 |

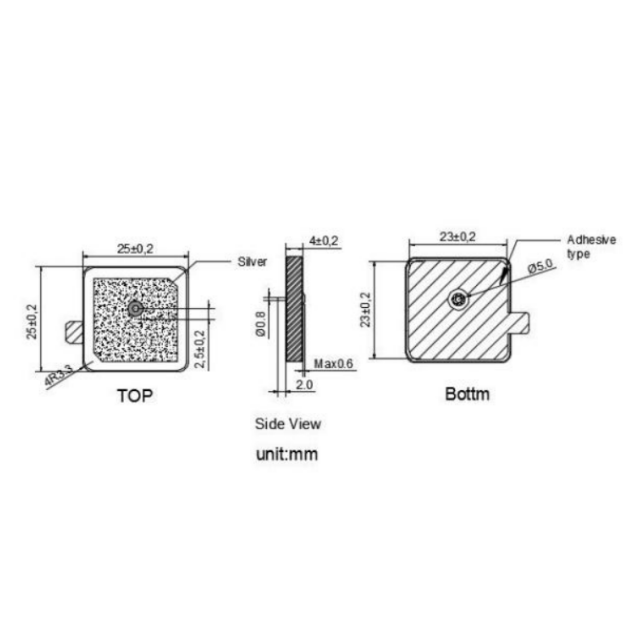

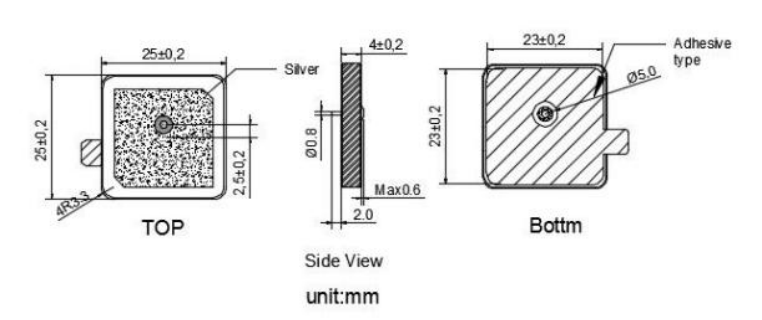

Dimensions

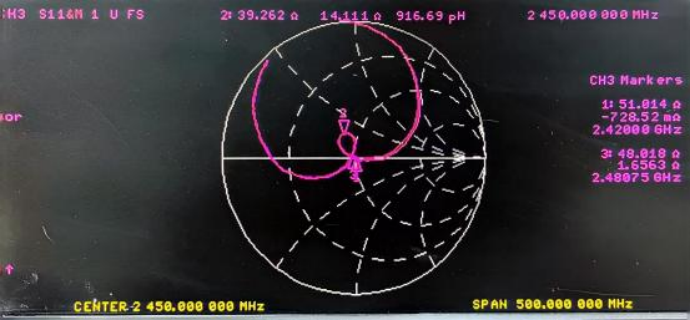

خصائص المقاومة
خسارة العودة

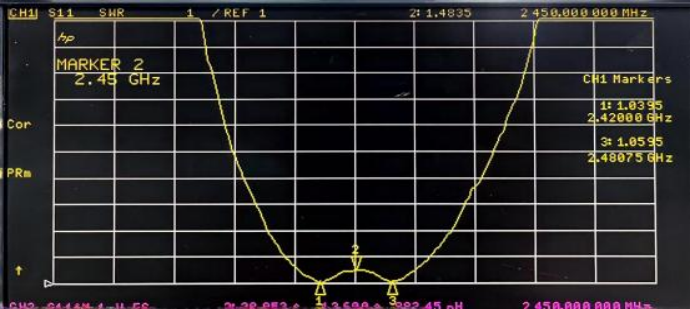

VSWR
مقدمة المنتج
مكاسب عالية للإشارة القوية
تتميز بكسب نموذجي يبلغ ≥5.0 ديسيبل، مما يضمن تعزيز قوة الإشارة وكفاءة الإرسال، وهو مثالي للتطبيقات التي تتطلب اتصالاً لاسلكيًا موثوقًا به.
أداء تردد ثابت
يعمل بتردد مركزي يبلغ 2450±3.0 ميجا هرتز مع حد أدنى -10 ديسيبل من عرض النطاق الترددي 60 ميجا هرتز، مما يوفر أداءً ثابتًا عبر نطاق العمل.
يتميز استقطاب RHCP
بالاستقطاب الدائري الأيمن (RHCP)، مما يقلل من تداخل الإشارة ويحسن الاستقبال في البيئات ذات الانعكاسات، مثل البيئات الحضرية أو الصناعية.
انخفاض VSWR وخسارة إرجاع عالية
مع الحد الأقصى لـ VSWR 2.0 داخل عرض النطاق الترددي وخسارة الإرجاع عند التردد المركزي 15-15 ديسيبل، فإنه يقلل من انعكاس الإشارة، مما يضمن نقل الطاقة بكفاءة.
استقرار درجة الحرارة
لديه أقصى معامل لدرجة حرارة التردد يبلغ 20 جزء في المليون/درجة مئوية، مما يحافظ على أداء مستقر حتى في ظروف درجات الحرارة المختلفة.
سيناريوهات التطبيق
محطات الدفع: اتصال مستقر في أنظمة نقاط البيع المحمولة
مستشعرات المصنع الذكية: نقل موثوق للبيانات في البيئات الصناعية الغنية بالمعادن
الأجهزة الطبية القابلة للارتداء: روابط آمنة في أجهزة مراقبة الصحة المدمجة
أجهزة التتبع اللوجستية: أداء متسق في تدوير علامات RFID
أكشاك البيع بالتجزئة: عملية مقاومة للتداخل في البيئات عالية الكثافة
س: ما هو تردد التشغيل الدقيق؟
ج: 2450 ميجاهرتز ± 3 ميجاهرتز عند تركيبه على مستوى أرضي 70 × 70 مم.
س: كيف يتم تركيب هذا الهوائي؟
ج: تركيب SMD مدعوم بمادة لاصقة.
س: ما هو حجم الطائرة الأرضية المطلوبة؟
ج: يتطلب الأداء الأمثل مستوى أرضيًا مقاس 70 × 70 مم كما تم اختباره.
س: ما هي قيمة الربح؟
ج: الكسب النموذجي ≥5.0dBi.
س: هل هو مقاوم للطقس ؟
ج: ثبات درجة الحرارة (20 جزء في المليون/درجة مئوية كحد أقصى) يناسب البيئات الصناعية، ولكن يوصى باستخدام الطلاء المطابق للاستخدام الخارجي.
س: ما هي مطابقة المعاوقة؟
ج: معيار 50Ω، مع VSWR ≥2.0 ضمن عرض النطاق الترددي.
س: هل يمكنه التعامل مع التطبيقات ذات الحركة العالية؟
ج: نعم، يعمل استقطاب RHCP على تخفيف فقدان الإشارة المتعلقة بالتوجيه.
