GL-DY046
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |
مؤشر كهربائي | |||
اسم المنتج | GPSGlonass+LTE+هوائي wifi | ||
رقم المنتج | GL-DY046 | ||
نطاق التردد MHz | 1575.42-1610 | 690-960/1710-2690 | 2400-2483.5/5250-5850 |
عرض الفرقة MHz | 35 | 154/980 | 83.5 |
VSWR | ≤1.5 | ≤2.0 | |
كسب DBI | 2.0dbic (زينيث) | 2.0 | 3.0 |
LNA GAIN-DBI | 28 ± 2 | - | - |
الاستقطاب | RHCP | خطي | خطي |
الجهد توريد | 2.2-5V DC | ||
الاستهلاك الحالي | 5-15MA | ||
مقاومة المدخلات- | 50 | ||
الفهرس الميكانيكي | |||
الموصل | SMA ذكر | ||

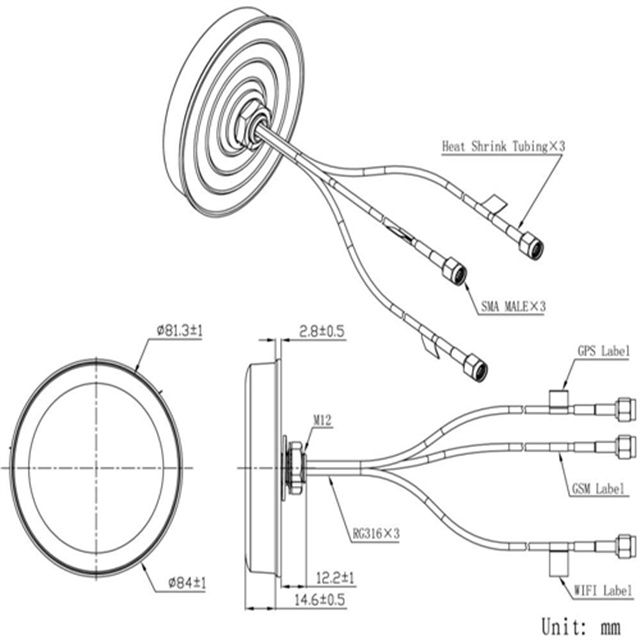

هوائي بُعد م | φ81 × 14.6 | ||
طريقة التثبيت | أفسد | ||
حماية الدخول | IP65-IP67 (استبعاد منفذ الكابل) | ||
اهتزاز | 10 إلى 55 ميجا هرتز مع سعة 1.5 ملم 2 ساعة | ||
الرطوبة النسبية | ما يصل إلى 95 ٪ | ||
صديقة للبيئة | ROHS متوافق | ||
درجة الحرارة | -40-+85 | ||
مقدمة المنتج
تكامل ثلاثي النطاق للاتصال متعدد الخدمات
يجمع بين GPS (1575.42-1610 ميجا هرتز)، LTE (806-2690 ميجا هرتز)، وWIFI (2400-2483.5 ميجا هرتز) في وحدة واحدة، مما يلغي الحاجة إلى هوائيات متعددة ويقلل من تعقيد التثبيت.
يوفر الكسب الأمثل للتطبيقات المتنوعة
مكاسب 2.0 ديسيبل (GPS)، و2.0 ديسيبل (LTE)، و3.0 ديسيبل (WIFI)، مما يضمن تحديد المواقع بدقة، والاتصال الخلوي المستقر، ونقل البيانات لاسلكيًا عالي السرعة.
تصميم متين مقاوم للماء IP65-IP67
يقاوم نفاثات الماء ودخول الغبار، مناسب للتركيبات الخارجية في البيئات القاسية، مدعوم بنطاق درجة حرارة التشغيل -40 درجة مئوية إلى +85 درجة مئوية.
يتميز قسم نظام تحديد المواقع العالمي (GPS) بتصميم LNA منخفض الطاقة
بكسب 28 ± 2 ديسيبل LNA مع استهلاك تيار 5-15 مللي أمبير، وهو مثالي للأجهزة التي تعمل بالبطارية مثل الطائرات بدون طيار أو أجهزة استشعار إنترنت الأشياء.
تركيب متعدد الاستخدامات وبصمة قدم مدمجة،
تصميم مثبت على المسمار وأبعاد φ81×14.6 مم تتيح سهولة الاندماج في المركبات أو المعدات أو البنية التحتية.
سيناريوهات التطبيق
إدارة الأسطول: تتبع نظام تحديد المواقع العالمي (GPS) للشاحنات في الوقت الفعلي + نقل بيانات 4G
الزراعة الذكية: شبكات استشعار التربة مع وصلة WiFi
الاستجابة لحالات الطوارئ: وحدات اتصالات محمولة في البيئات القاسية
الملاحة البحرية: أنظمة هوائي القوارب المحمية بـ IP67
إنترنت الأشياء الصناعي: مراقبة آلات المصنع مع مزامنة توقيت نظام تحديد المواقع العالمي (GPS).
س: هل يمكن لجميع النطاقات الثلاثة العمل في وقت واحد؟
ج: نعم. دوائر مستقلة تمنع التداخل بين GPS/LTE/WiFi.
س: نوع الاستقطاب GPS؟
ج: RHCP (الاستقطاب الدائري الأيمن) لاستقرار إشارة القمر الصناعي.
س: الحد الأقصى لتغطية تردد 4G؟
أ: 806-960 ميجا هرتز + 1710-2690 ميجا هرتز (يدعم نطاقات LTE 2/3/4/5/7/12/13/20).
س: تصنيف مقاوم للماء عند منفذ الكابل؟
ج: IP65 (استخدم شريطًا مقاومًا للماء للحصول على IP67 الكامل في سيناريوهات الغمر).
س: متوافق مع راسبيري باي/اردوينو؟
ج: نعم عبر كابل SMA-SMA (2.2-5V DC يتوافق مع مواصفات طاقة SBC).
س: لماذا تختار RHCP لنظام تحديد المواقع العالمي (GPS)؟
ج: يقلل من أخطاء ارتداد الإشارة في التضاريس الحضرية/الجبلية مقابل الخطي.
س: تركيب متطلبات السطح؟
ج: يتطلب مستوى أرضي معدني أكبر من أو يساوي 10 × 10 سم (مضمن في مجموعات المركبات).
