GL302
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

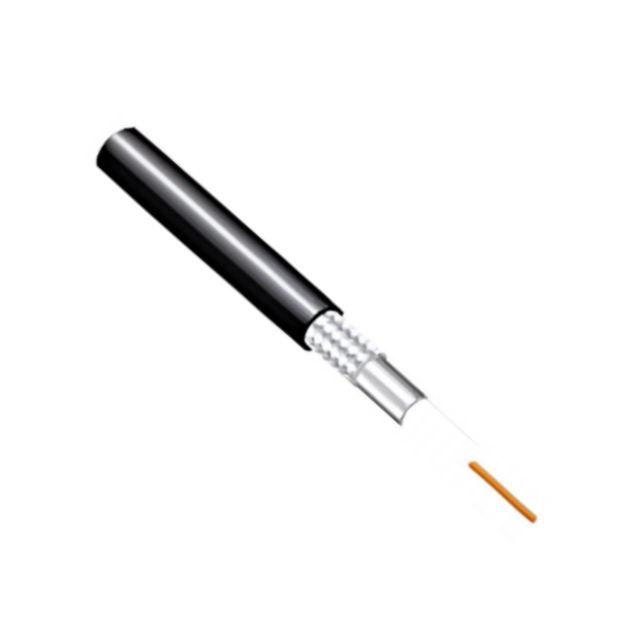

خصائص الهيكل | ||||
بناء | غرض | القيمة القياسية | ||
①موصل داخلي | مادة | النحاس العاري | ||
المكياج (مم): الإجمالي/OD لكل سلك (مم) | 7/0.27±0.01 | |||
(ntertwist)NOM.OD (مم) | ||||
②العزل | مادة | رغوة PP | ||
لون | طبيعي | |||
نوم.ود. (مم) | 215 ± 0.10 | |||
③الموصل الخارجي | مادة | شريط ألومنيوم مصقول + نحاس معلب | ||
إجمالي الماكياج/OD لكل سلك (مم) | 112*0.10 | |||
نوم.ود. (مم) | 265±0.15 | |||
نسبة التغطية (٪) | عادي | |||
④سترة | مادة | PVC | ||
لون | أسود | |||
نوم.ود (مم) | 3.30±0.10 | |||
الخصائص الكهربائية | ||||
غرض | القيمة القياسية | غرض | التردد 25 درجة مئوية ومستوى سطح البحر L | وحدة القيمة القياسية: ديسيبل |
السعة (pF/م) | 80±3 |
التوهين | 200 ميجا هرتز | 0.220 |
السرعة(%) | 83 | 800 ميجا هرتز | 0.440 | |
مقاومة | 50±2 | 1500 ميجا هرتز | 0.650 | |
نسبة الموجة الدائمة | - | 2500 ميجا هرتز | 0.810 | |
جهد التشغيل الأقصى (V) | 3000 ميجاهيرتز | 0.880 | ||
تردد التشغيل (جيجاهرتز) | 6 | 5000 ميغاهيرتز | 1.210 | |
تحمل الجهد (Vms) | 1000 | 60 ميجاهيرتز | 1.350 | |
الاعتمادية | ||||
غرض | وحدة | القيمة القياسية | ||
درجة حرارة التشغيل | ℃ | 40~+105 | ||
مقدمة المنتج
① التحكم الدقيق في المعاوقة
إن اعتماد تصميم مقاومة مميز بدقة 50 ± 2 أوم يضمن نقل إشارة مستقر عالي التردد، ويتوافق تمامًا مع متطلبات المعاوقة لمعدات الاتصال المختلفة ويقلل من انعكاسات الإشارة.
② فقدان منخفض للنطاق واسع للغاية
دعم ترددات التشغيل حتى 6 جيجا هرتز، مع توهين يبلغ 0.22 ديسيبل/م فقط عند 200 ميجا هرتز و0.88 ديسيبل/م عند 3000 ميجا هرتز، مما يضمن جودة نقل الإشارة عالية التردد.
③ التدريع متعدد الطبقات
يستخدم الموصل الخارجي درعًا مزدوج الطبقة من رقائق الألومنيوم وجديلة النحاس المعلبة، مما يوفر حماية ممتازة من التداخل الكهرومغناطيسي. تغطية التدريع النموذجية تضمن نقاء الإشارة.
④ بناء مواد عالية الجودة
الموصل الداخلي عبارة عن سلك نحاسي عاري مكون من 7 جدائل بقطر 0.27 مم. الطبقة العازلة مصنوعة من مادة PP الرغوية مع ثابت عازل ثابت. الغلاف الخارجي PVC الأسود مقاوم للطقس بشكل كبير.
⑤ نطاق درجة حرارة التشغيل الواسع
نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +105 درجة مئوية، مما يتكيف مع البيئات القاسية المختلفة ويضمن التشغيل المستقر حتى في ظل ظروف درجات الحرارة القصوى.
سيناريوهات التطبيق
●نظام هوائي المحطة الأساسية: يقوم بتوصيل وحدات التردد الراديوي للمحطة الأساسية (RFUs) والهوائيات لضمان جودة نقل الإشارة.
●نظام التوزيع الداخلي: يعمل كوسيط لنقل الإشارات للتغطية الداخلية في مراكز التسوق ومباني المكاتب والمناطق الأخرى.
● نظام البث والبث التلفزيوني: ينقل إشارات البث والتلفزيون، ويدعم الإرسال منخفض الفقد للإشارات عالية التردد.
●نظام المراقبة اللاسلكي: يربط الكاميرات اللاسلكية ومعدات الإرسال لضمان إشارات فيديو مستقرة.
●معدات الاختبار والقياس: بمثابة كابل اختبار للبحث والتطوير في معدات الاتصالات والاختبار الميداني.
التعليمات
س: ما هي المقاومة المميزة لهذا الكابل؟
ج: إن المعاوقة المميزة القياسية هي 50 ± 2 أوم، مما يتوافق تمامًا مع متطلبات معظم معدات الاتصالات.
س: ما هو الحد الأقصى للتردد المدعوم؟
ج: الحد الأقصى لتردد التشغيل هو 6 جيجا هرتز، وهو مناسب لمجموعة واسعة من التطبيقات من النطاق HF إلى النطاق C.
س: ما هي معلمات التوهين للكابل؟
ج: 0.22 ديسيبل/م عند 200 ميجاهرتز، 0.44 ديسيبل/م عند 800 ميجاهرتز، و0.88 ديسيبل/م عند 3000 ميجاهرتز.
س: ما هو قطر الكابل؟ ج: القطر الخارجي الاسمي هو 3.30 ± 0.10 مم، مما يسهل توصيل الأسلاك والتركيب.
س: هل هو مقاوم للجهد العالي؟
ج: إن جهد اختبار تحمل الجهد هو 1000 Vrms، مما يضمن السلامة.
س: ما هي مادة الموصل الداخلي؟
ج: الموصل الداخلي مصنوع من 7 خيوط من الأسلاك النحاسية العارية 0.27 مم، مما يضمن التوصيل والمرونة الممتازين.
