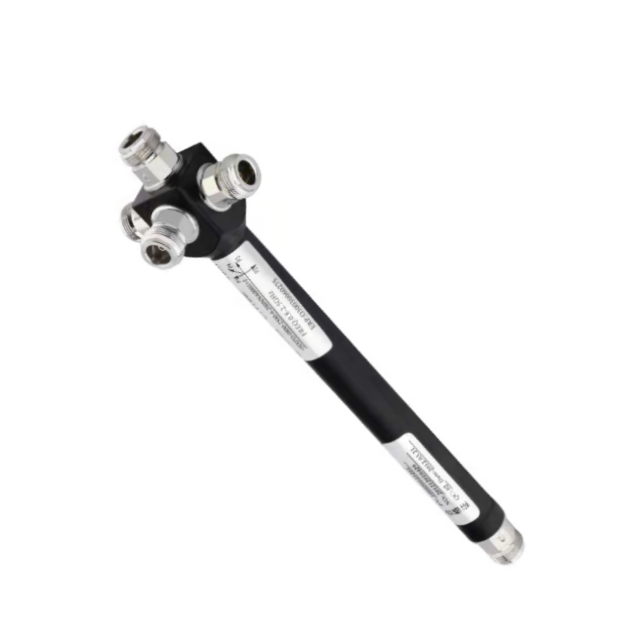

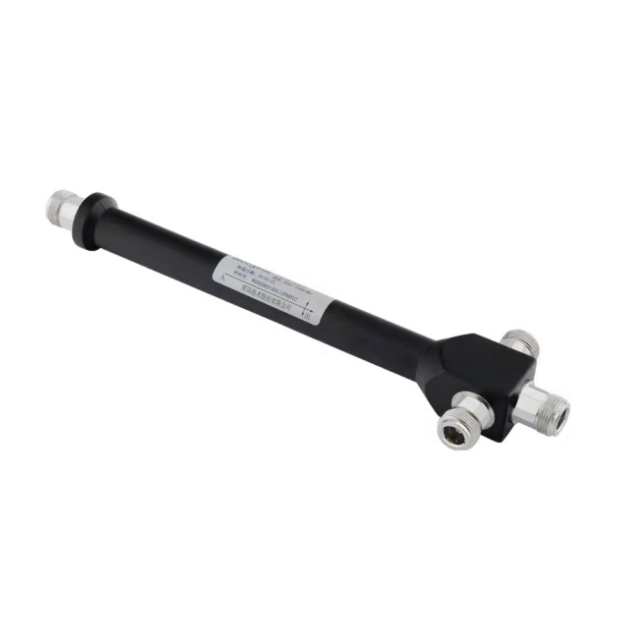

GLMPD2N
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
Sn | حدود | تحديد |
1 | نطاق التردد | 698 ～ 3800 MHz |
2 | فقدان الإدراج | ≤ 0.8db （باستثناء الخسارة النظرية 3.0dB） |
3 | إدخال منفذ VSWR | Typ.1.11 / max.1.25 |
4 | ميناء الإخراج VSWR | Typ.1.10 / max.1.20 |
5 | عزل | typ.26db / min.20db |
6 | توازن السعة | ± 0.2db |
7 | توازن الطور | ± 3 ° |
8 | مقاومة | 50 أوم |
9 | موصلات الإدخال/الإخراج | n-female ； |
10 | تصنيف السلطة | الخائن 50W ؛ Combiner 3W |
11 | درجة حرارة التشغيل | -30 ℃ ~ +85 ℃ |
12 | التشطيب السطح | الرمل اللون الطبيعي أكسدة موصلة |
13 | أبعاد الخطوط العريضة | 65*66*20 （mm） |
14 | وزن | 100 （g） |
مقدمة المنتج
نطاق التردد الواسع ： يغطي مقسم Power Glmpd2n 2 - نطاق توريد واسع النطاق من 698 إلى 3800 ميغاهيرتز. هذه الوظائف الواسعة النطاق تجعلها قابلة للتكيف مع مختلف أنظمة الاتصالات اللاسلكية ، مما يدعم التطبيقات المختلفة القائمة على الترددات.
فقدان الإدراج المنخفض ： مع فقدان الإدراج البالغ .80.8 ديسيبل (باستثناء الخسارة النظرية 3.0DB) ، يقلل GLMPD2N من تدهور الإشارة أثناء تقسيم الطاقة. هذا يضمن أن تقسيم الطاقة بين منافذ الإخراج فعالة ، حيث يحافظ على إشارات قوية وموثوقة للأجهزة المتصلة.
أداء VSWR جيد ： يحتوي على منفذ إدخال نموذجي VSWR من 1.11 وحد أقصى 1.25 ، في حين أن منافذ الإخراج لها VSWR نموذجي قدره 1.10 وحد أقصى 1.20. تشير قيم VSWR المنخفضة إلى نقل الطاقة الفعال والحد الأدنى من انعكاس الإشارة ، مما يعزز الأداء الكلي لمقسم الطاقة.
العزلة العالية والمخرجات المتوازنة ： يوفر GLMPD2N عزلًا نموذجيًا قدره 26 ديسيبل وحد أدنى 20 ديسيبل بين منافذ الإخراج ، مما يمنع تداخل الإشارة. بالإضافة إلى ذلك ، فإنه يحتوي على توازن سعة ± 0.2dB وتوازن الطور ± 3 ° ، مما يضمن إشارات الإخراج المتسقة والمستقرة لكل جهاز متصل.
نطاق درجة حرارة التشغيل الواسع ： تعمل في نطاق درجة حرارة - 30 ℃ إلى +85 ℃ ، يمكن أن يعمل GLMPD2N في الظروف البيئية المتنوعة. هذا التسامح الواسع النطاق يجعله مناسبًا للاستخدام في المناخات والتطبيقات المختلفة ، من مرافق التخزين البارد إلى البيئات الصناعية الساخنة.
سيناريوهات التطبيق
محطات قاعدة 5G : توزيع الإشارات عبر الهوائيات في البنية التحتية للاتصالات.
DAS داخل البناء (أنظمة الهوائي الموزعة) : تعزيز التغطية في المكاتب أو مراكز التسوق أو الملاعب.
شبكات الأمان العامة : موثوق بها لأنظمة راديو الإطفاء/الشرطة التي تتطلب تقسيم إشارة دقيق.
التعليمات
س: ما هي طاقة إدخال Max في وضع الخائن؟
ج: يدعم 50W الطاقة المستمرة ؛ يعالج وضع Combiner ما يصل إلى 3W.
س: هل هذا مناسب للاستخدام في الهواء الطلق؟
ج: مصممة للبيئات الداخلية ؛ لا تصنيف IP للحماية في الهواء الطلق.
س: ما هي الموصلات المستخدمة؟
A: موصلات N-Female (50Ω) لاتصالات RF الآمنة.
س: هل يمكنه التعامل مع ترددات 5G؟
ج: نعم ، تم تحسينه لمدة 698-3800 ميجا هرتز (يتضمن نطاقات 5G Sub-6Ghz).
س: هل تشمل أجهزة تصاعد؟
ج: لا ، ولكن الحجم المدمج يسمح بالتكامل السهل في الرفوف القياسية.
س: ما هي دقة توازن الطور؟
A: ± 3 ° لتوزيع الإشارة المتزامنة.
س: هل المقاومة للتآكل السطحي؟
ج: نعم ، يضمن الأكسدة الموصلة الرملية طول العمر.
