GL-DY010L
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/أيام
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | ||
هوائي GPS | هوائي عازلة | تردد المركز | 1575.42 ± 3MHz |
عرض الفرقة | CF ± 5MHz | ||
الاستقطاب | RHCP | ||
يكسب | 2dbic （Zenith） | ||
VSWR | ＜ 1.5 | ||
مقاومة | 50Ω | ||
نسبة المحوري | 3DB （MAX） | ||
LNA | يكسب | 28 ± 2DB | |
رقم الضوضاء | ＜ 1.5dB | ||
VSWR | ＜ 2.0 | ||
الجهد توريد | 2.2 ~ 5V DC | ||
الاستهلاك الحالي | ＜ 15mA | ||
هوائي LTE | نطاق التردد | 698 ~ 960MHz/1710 ~ 2690MHz | |
VSWR （دقيقة） | ＜ 3.0 | ||
الاستقطاب | خطي | ||
يكسب | 2DBI | ||
مقاومة | 50Ω | ||

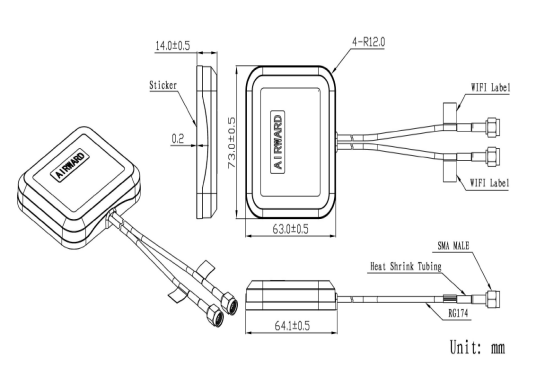

ميكانيكي | كابل | RG174 | |
الموصل | SMA/MCX/Fakra أو غيرها | ||
مادة رادوم | القيمة المطلقة | ||

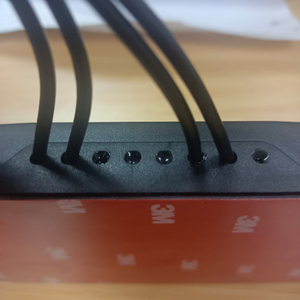

طريقة التثبيت | لاصق/المغناطيس | ||
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ | ||
حماية الدخول | IP66 | ||
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | ||
صديقة للبيئة | ROHS متوافق | ||

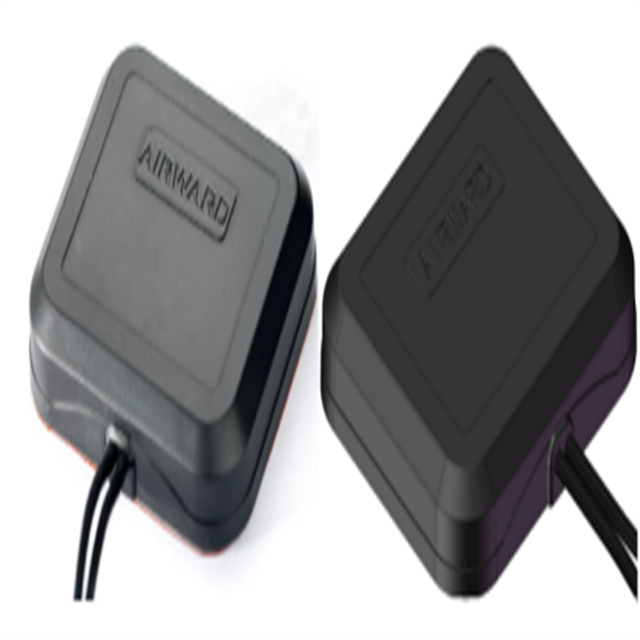

مقدمة المنتج
دقة مزدوجة الوظيفة: تجمع بين استقبال GPS عالي الحساسية (1575.42 ميجا هرتز ± 3 ميجا هرتز، استقطاب RHCP، كسب 2 ديسيبل) واتصال LTE واسع النطاق (698-960 ميجا هرتز و1710-2690 ميجا هرتز) في وحدة واحدة، مما يبسط التثبيت وتوفير المساحة.
وضوح الإشارة المحسن: يتميز بمضخم مدمج منخفض الضوضاء (LNA) لنظام تحديد المواقع العالمي (اكتساب 28 ديسيبل ± 2، <1.5 ديسيبل) مما يضمن قفل الأقمار الصناعية الموثوق به حتى في مناطق الإشارة الضعيفة، وهو أمر بالغ الأهمية للتتبع الدقيق.
تصميم متين وموثوق: تم تصميمه ليتحمل البيئات القاسية مع تصنيف IP66 لمقاومة الماء، ويعمل من -40 درجة مئوية إلى +85 درجة مئوية، ومقاوم للاهتزاز (10-55 هرتز)، مما يجعله مثاليًا للاستخدام في السيارات والصناعية.
خيارات التثبيت متعددة الاستخدامات: التثبيت المرن بمادة لاصقة أو مغناطيس مدمج، إلى جانب خيارات الكابلات (RG174) واختيارات الموصلات (SMA، وMCX، وFAKRA، وما إلى ذلك) لتناسب احتياجات التطبيقات المتنوعة.
أداء وامتثال مُحسّنان: يضمن VSWR المنخفض (<1.5 GPS، <3.0 LTE) ومقاومة 50Ω نقل الإشارة بكفاءة. متوافق بيئيًا مع معايير ROHS.
سيناريوهات التطبيق
تتبع المركبات عن بعد والأسطول: مراقبة الموقع في الوقت الفعلي للشاحنات والسيارات والأساطيل اللوجستية.
تتبع الأصول الصناعية: مراقبة المعدات أو الحاويات أو الآلات القيمة في المواقع النائية.
توجيه الآلات الزراعية: تطبيقات الزراعة الدقيقة التي تتطلب بيانات موثوقة من نظام تحديد المواقع العالمي (GPS) وبيانات خلوية.
أنظمة الملاحة البحرية: القوارب والسفن التي تحتاج إلى تحديد المواقع والاتصالات معًا.
أجهزة المراقبة عن بعد وإنترنت الأشياء: منشآت الطاقة الشمسية أو محطات الأرصاد الجوية أو أنظمة الأمان التي تنقل البيانات عبر LTE.
أنظمة السلامة العامة والطوارئ: اتصالات وتحديد مواقع موثوقة لمركبات المستجيب الأول.
التعليمات
س: هل يدعم هذا الهوائي كلاً من شبكات GPS والشبكات الخلوية؟
ج: نعم، GL-DY010L عبارة عن هوائي مجمع مصمم خصيصًا لشبكات GPS (نطاق L1) وشبكات 4G LTE (تغطي 698-960 ميجا هرتز و1710-2690 ميجا هرتز).
س: ما أهمية نظام GPS LNA المدمج؟
ج: يعمل مضخم الصوت منخفض الضوضاء بقدرة 28 ديسيبل على تعزيز إشارة القمر الصناعي لنظام تحديد المواقع العالمي (GPS) الضعيفة بشكل كبير (أقل من 1.5 ديسيبل)، مما يوفر إشارة أقوى وأكثر نظافة لجهاز الاستقبال الخاص بك للحصول على إشارة أسرع ودقة أفضل، خاصة في البيئات الصعبة.
س: كيف يتم تركيب هذا الهوائي؟
ج: إنه يوفر خيارات تركيب مرنة: إما باستخدام المغناطيس المدمج القوي (مثالي للأسطح المعدنية) أو دعامة لاصقة (للأسطح غير المعدنية)، مما يسهل التثبيت على المركبات أو المعدات.
س: هل هذا الهوائي مناسب للاستخدام الخارجي؟
ج: بالتأكيد. بفضل تصنيف IP66 المقاوم للماء، ونطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، ومقاومة الاهتزاز، فقد تم تصميمه لأداء موثوق في البيئات الخارجية والمتنقلة كثيرة المتطلبات.
س: ما هي الموصلات المتوفرة؟
ج: الكابل القياسي هو RG174. نحن نقدم خيارات موصلات متنوعة بما في ذلك SMA، أو MCX، أو FAKRA. يرجى تحديد الاحتياجات الخاصة بك عند الطلب.
س: ماذا يعني 'RHCP' لهوائي نظام تحديد المواقع العالمي (GPS)؟
ج: يشير RHCP إلى الاستقطاب الدائري الأيمن. هذا هو نوع الاستقطاب الذي تستخدمه الأقمار الصناعية لنظام تحديد المواقع العالمي (GPS). تم تحسين الهوائي الخاص بنا لاستقبال هذه الإشارات بكفاءة. يستخدم هوائي LTE الاستقطاب الخطي.
س: هل الهوائي مقاوم للماء؟
ج: نعم، فهو يتميز بتصنيف IP66 (مصنوع من بلاستيك ABS)، مما يعني أنه محكم ضد الغبار ومحمي ضد نفاثات الماء القوية، مما يجعله مقاومًا للعوامل الجوية بشكل كبير.
س: هل هذا الهوائي متوافق مع البيئة؟
ج: نعم، GL-DY010L متوافق مع توجيه ROHS (تقييد المواد الخطرة).
