العربية

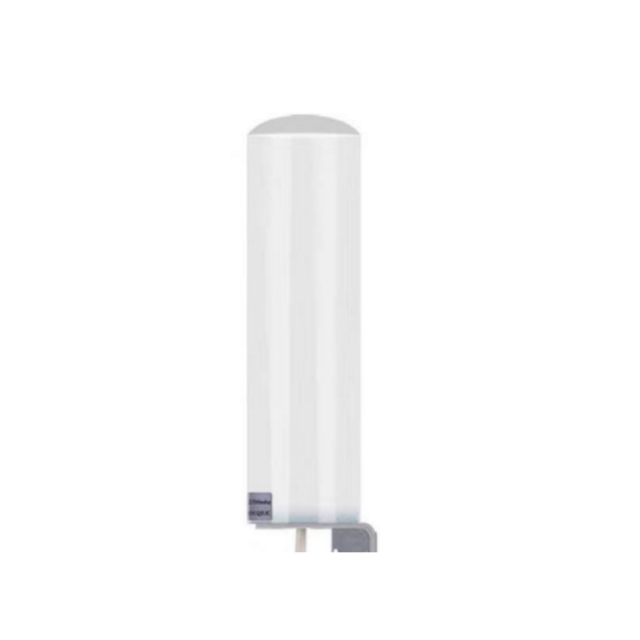

GL066
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | ||
هوائي GPSGLONASS | عازل هوائي | نطاق التردد | 1559.052 ~ 1602MHz 1164 ~ 1259MHz |
الاستقطاب | RHCP | ||
يكسب | 3dBic (زينيث) | ||
VSWR | <1.5 | ||
مقاومة | 50Ω | ||
LNA | يكسب | 28 ± 2DB | |
رقم الضوضاء | <2 ديسيبل | ||
VSWR | <2.0 | ||
الجهد توريد | 3.3 ~ 12V DC | ||
الاستهلاك الحالي | <20 مللي أمبير | ||
هوائي LTE | نطاق التردد | 698 ~ 960MHz/1710 ~ 2690MHz | |
VSWR | <3.0 | ||
الاستقطاب | خطي | ||
يكسب | 2.5dbi | ||
مقاومة | 50Ω | ||
ميكانيكي | كابل | LMR195,10 م | |
الموصل | SMA ذكر | ||
مادة | القيمة المطلقة | ||
| L / U التصفيق | ||
البعد م | 60*230 | ||
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ | ||
حماية الدخول | IP67 (استبعاد منفذ الكابل) | ||
صديقة للبيئة | ROHS متوافق | ||
مقدمة المنتج
1. التكامل ثنائي الوضع، والتكيف متعدد السيناريوهات: يدمج وظائف GPS/GNSS وLTE/GSM المزدوجة. يدعم GPS/GNSS نطاقي التردد 1559.052-1602 ميجا هرتز و1164-1259 ميجا هرتز، بينما يغطي LTE/GSM نطاقي التردد 698-960 ميجا هرتز و1710-2690 ميجا هرتز. وهذا يسمح بتحديد المواقع والاتصال اللاسلكي في وقت واحد، مما يلغي الحاجة إلى هوائيات منفصلة وتبسيط هيكل الجهاز.
2. تحديد المواقع عالي الدقة والاتصالات المستقرة: يستخدم هوائي GPS/GNSS استقطاب RHCP، مما يحقق مكاسب سمتية تبلغ 3dBic وVSWR أقل من 1.5. يتم إقرانه بمضخم صوت منخفض الضوضاء عالي الكسب 28 ± 2 ديسيبل (رقم الضوضاء <2 ديسيبل) لضمان تحديد المواقع بدقة عالية. يتميز هوائي LTE بكسب قدره 2.5 ديسيبل، ونقل إشارة مستقر، والتوافق مع شبكات الناقل المتعددة.
3. تركيب مرن وتوافق واسع: يدعم تركيب المشبك L/U للربط السريع بالهياكل مثل الأقواس والأعمدة. تتوفر مجموعة متنوعة من خيارات الموصلات، بما في ذلك SMA وMCX وMMCX. يستوعب كابل LMR195 بطول 10 أمتار مسافات تركيب مختلفة ويتوافق مع مجموعة واسعة من الأجهزة الطرفية.
4. مقاومة بيئية قوية: مصنوع من مادة ABS، ويتميز بتصنيف IP67 لمقاومة الغبار والماء (باستثناء منفذ الكابل)، ويعمل بثبات في نطاق درجة حرارة تشغيل واسع من -40 درجة مئوية إلى +85 درجة مئوية ورطوبة 95%. كما أنها تتوافق مع معايير ROHS البيئية، مما يجعلها مناسبة للبيئات الخارجية والصناعية القاسية.
5. استهلاك منخفض للطاقة وموثوقية عالية: تعمل وحدة GPS/GNSS من 3.3V DC إلى 12V DC وتستهلك أقل من 20mA. يعمل هذا التصميم منخفض الطاقة على إطالة عمر بطارية الجهاز. يضمن الأداء العام الممتاز لنقل الإشارة (GPS/GNSS LNA VSWR <2.0، LTE VSWR <3.0) تشغيلًا مستقرًا على المدى الطويل.
إدارة الأسطول: تتبع في الوقت الفعلي مع مزامنة LTE وGNSS.
الزراعة الدقيقة: تجمع بين نظام تحديد المواقع العالمي (GPS) للجرارات ذاتية القيادة وتقنية LTE لنقل البيانات.
إنترنت الأشياء الصناعي: اتصال موثوق ثنائي النطاق لأجهزة الاستشعار عن بعد.
الملاحة البحرية: تصميم مقاوم للعوامل الجوية للقوارب والسفن.
أنظمة الطوارئ: اتصال احتياطي LTE مع تحديد المواقع GNSS.
التعليمات
غرض | تحديد | ||
هوائي GPSGLONASS | عازل هوائي | نطاق التردد | 1559.052 ~ 1602MHz 1164 ~ 1259MHz |
الاستقطاب | RHCP | ||
يكسب | 3dBic (زينيث) | ||
VSWR | <1.5 | ||
مقاومة | 50Ω | ||
LNA | يكسب | 28 ± 2DB | |
رقم الضوضاء | <2 ديسيبل | ||
VSWR | <2.0 | ||
الجهد توريد | 3.3 ~ 12V DC | ||
الاستهلاك الحالي | <20 مللي أمبير | ||
هوائي LTE | نطاق التردد | 698 ~ 960MHz/1710 ~ 2690MHz | |
VSWR | <3.0 | ||
الاستقطاب | خطي | ||
يكسب | 2.5dbi | ||
مقاومة | 50Ω | ||
ميكانيكي | كابل | LMR195,10 م | |
الموصل | SMA ذكر | ||
مادة | القيمة المطلقة | ||
| L / U التصفيق | ||
البعد م | 60*230 | ||
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ | |
الرطوبة النسبية | ما يصل إلى 95 ٪ | ||
حماية الدخول | IP67 (استبعاد منفذ الكابل) | ||
صديقة للبيئة | ROHS متوافق | ||
مقدمة المنتج
1. التكامل ثنائي الوضع، والتكيف متعدد السيناريوهات: يدمج وظائف GPS/GNSS وLTE/GSM المزدوجة. يدعم GPS/GNSS نطاقي التردد 1559.052-1602 ميجا هرتز و1164-1259 ميجا هرتز، بينما يغطي LTE/GSM نطاقي التردد 698-960 ميجا هرتز و1710-2690 ميجا هرتز. وهذا يسمح بتحديد المواقع والاتصال اللاسلكي في وقت واحد، مما يلغي الحاجة إلى هوائيات منفصلة وتبسيط هيكل الجهاز.
2. تحديد المواقع عالي الدقة والاتصالات المستقرة: يستخدم هوائي GPS/GNSS استقطاب RHCP، مما يحقق مكاسب سمتية تبلغ 3dBic وVSWR أقل من 1.5. يتم إقرانه بمضخم صوت منخفض الضوضاء عالي الكسب 28 ± 2 ديسيبل (رقم الضوضاء <2 ديسيبل) لضمان تحديد المواقع بدقة عالية. يتميز هوائي LTE بكسب قدره 2.5 ديسيبل، ونقل إشارة مستقر، والتوافق مع شبكات الناقل المتعددة.
3. تركيب مرن وتوافق واسع: يدعم تركيب المشبك L/U للربط السريع بالهياكل مثل الأقواس والأعمدة. تتوفر مجموعة متنوعة من خيارات الموصلات، بما في ذلك SMA وMCX وMMCX. يستوعب كابل LMR195 بطول 10 أمتار مسافات تركيب مختلفة ويتوافق مع مجموعة واسعة من الأجهزة الطرفية.
4. مقاومة بيئية قوية: مصنوع من مادة ABS، ويتميز بتصنيف IP67 لمقاومة الغبار والماء (باستثناء منفذ الكابل)، ويعمل بثبات في نطاق درجة حرارة تشغيل واسع من -40 درجة مئوية إلى +85 درجة مئوية ورطوبة 95%. كما أنها تتوافق مع معايير ROHS البيئية، مما يجعلها مناسبة للبيئات الخارجية والصناعية القاسية.
5. استهلاك منخفض للطاقة وموثوقية عالية: تعمل وحدة GPS/GNSS من 3.3V DC إلى 12V DC وتستهلك أقل من 20mA. يعمل هذا التصميم منخفض الطاقة على إطالة عمر بطارية الجهاز. يضمن الأداء العام الممتاز لنقل الإشارة (GPS/GNSS LNA VSWR <2.0، LTE VSWR <3.0) تشغيلًا مستقرًا على المدى الطويل.
إدارة الأسطول: تتبع في الوقت الفعلي مع مزامنة LTE وGNSS.
الزراعة الدقيقة: تجمع بين نظام تحديد المواقع العالمي (GPS) للجرارات ذاتية القيادة وتقنية LTE لنقل البيانات.
إنترنت الأشياء الصناعي: اتصال موثوق ثنائي النطاق لأجهزة الاستشعار عن بعد.
الملاحة البحرية: تصميم مقاوم للعوامل الجوية للقوارب والسفن.
أنظمة الطوارئ: اتصال احتياطي LTE مع تحديد المواقع GNSS.
التعليمات
طريقة التثبيت
