GL236S
Asialeren
8517710000
100 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | تحديد | |
الهوائي (طبقتان) | نطاق التردد | فرقة عالية BDS-B1/GPS-L1/Glonass-G1: 1561.098 ~ 1602MHz GPS-L5: 1176MHz |
الاستقطاب | RHCP | |
يكسب | 3DBIC@PCB （Zenith） | |
VSWR | ＜ 1.5 | |
مقاومة | 50 Ω | |
LNA | يكسب | 28 ± 2DB |
رقم الضوضاء | ≤1.0db | |
الجهد توريد | 3 ~ 5V DC | |
الاستهلاك الحالي | ＜ 45MA | |
VSWR | ＜ 2.0 | |

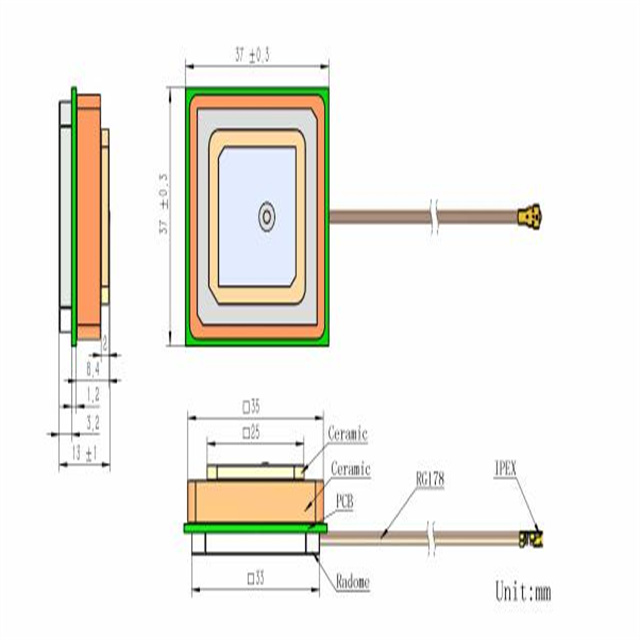

ميكانيكي | كابل | RG178 أو غيرها |
الموصل | ipex أو غيرها | |
طريقة التثبيت | مغروس | |
البيئة | درجة حرارة التشغيل | -40 ℃ ~+85 ℃ |
الرطوبة النسبية | ما يصل إلى 95 ٪ | |
اهتزاز | 10 إلى 55 هرتز مع سعة 1.5 ملم 2 ساعة | |
صديقة للبيئة | ROHS متوافق | |
مقارنة التمايز
معايير المقارنة | GL236S | GL539 |
تغطية التردد | BDS-B1/GPS-L1/GLONASS-G1(1561.098~1602 ميجا هرتز)، GPS-L5(1176 ميجا هرتز) | 1558 ~ 1602MHz |
يكسب | 3dBic@PCB(Zenith) LNA كسب 28±2dB | 5dBic@PCB(Zenith) كسب LNA 28±2dB |
نوع الموصل | IPEX | SMA ذكر |
كابل | RG178 | RG174،300 ملم |
رقم الضوضاء | ≤1.0db | ≤1.5db |
مقدمة المنتج
1. تقنية النطاق المزدوج المتقدمة : يعمل GL236S عبر نطاق تردد عالي النطاق BDS-B1/GPS-L1/GLONASS-G1 (1561.098 ~ 1602 ميجاهرتز) ونطاق منخفض عند GPS-L5 (1176 ميجاهرتز)، مما يضمن التوافق مع أنظمة الملاحة عبر الأقمار الصناعية العالمية المتعددة للحصول على أداء فائق.
2. هندسة دقيقة لموثوقية لا مثيل لها : تم تصميم هذا الهوائي باستخدام أحدث التقنيات، ويوفر دقة استثنائية حتى في البيئات الصعبة مثل المناطق الحضرية المكتظة بالسكان أو المناظر الطبيعية النائية، مما يوفر لك الثقة في قدرات الملاحة الخاصة بك.
3. تركيب صغير الحجم وسهل : يتميز جهاز GL236S بطريقة تركيب مضمنة تعمل على تبسيط عملية التثبيت دون المساس بالمساحة أو الكفاءة. تصميمه المدمج يجعله مثاليًا لمجموعة متنوعة من التطبيقات، بدءًا من المسح الاحترافي وحتى المغامرات الشخصية في الهواء الطلق.
4. اتصال عالي الجودة : مزود بكابل RG178 وموصل IPEX، يضمن هذا الهوائي سلامة الإشارة الممتازة والحد الأدنى من الخسارة، مما يعزز الأداء العام أثناء مهام التنقل الحرجة.
5. قم بترقية تجربة الملاحة الخاصة بك : سواء كنت محترفًا في حاجة إلى تحديد المواقع بدقة أو متحمسًا لاستكشاف تضاريس جديدة، فإن الترقية إلى هوائي GNSS النشط ثنائي النطاق عالي الدقة GL236S سيضمن أنك دائمًا على المسار الصحيح - لا تفوت أي شيء في رحلتك!
سيناريوهات التطبيق
المركبات ذاتية القيادة: ملاحة عالية الدقة للمركبات ذاتية القيادة/الروبوتات
التوقيت الدقيق: محطات قاعدة 5G وأنظمة مزامنة الاتصالات
المسح/رسم الخرائط: أجهزة استقبال RTK ثنائية النطاق
الطيران: الملاحة بدون طيار مع مرونة النطاق L5
الإلكترونيات البحرية: هوائي مدمج لمجموعات السونار/نظام تحديد المواقع العالمي (GPS).
التعليمات
س: هل يمكنني الحصول على عينة واحدة؟
ج: نعم ، العينة متوفرة.
س: ما هو وقت التسليم؟
ج: 3-5 أيام عمل للعينة ، 10-15 أيام عمل لكمية أقل من 5 كيلو.
س: ما هي أنظمة الأقمار الصناعية التي يدعمها هوائي GL236S؟
A: يدعم GL236S أنظمة الأقمار الصناعية المتعددة ، بما في ذلك BDS-B1 و GPS-L1 و Glonass-G1 في نطاق تردد النطاق العالي (1561.098 ~ 1602 MHz) و GPS-L5 في النطاق المنخفض عند 1176 ميغاهيرتز.
س: كيف أقوم بتثبيت هوائي GL236S؟
ج: يتميز الهوائي بأسلوب تثبيت مضمن يسمح بالتركيب المباشر. تأكد من أن لديك مساحة كافية لتركيب واتبع تعليمات التثبيت المقدمة لتأمينها بشكل صحيح.
س: ما نوع الكابل والموصل الذي يستخدمه هذا الهوائي؟
A: تم تجهيز GL236S بكابل RG178 وموصل IPEX ، مما يضمن اتصال موثوق به وأقل من فقدان الإشارة أثناء التشغيل.
س: هل يمكنني استخدام هذا الهوائي في البيئات الحضرية؟
ج: نعم ، تم تصميم التكنولوجيا المتقدمة لـ GL236S للحفاظ على دقة عالية حتى في المناطق الحضرية الكثيفة التي يمكن أن يحدث فيها انسداد الإشارة ، مما يوفر قدرات تنقل موثوقة.
س: هل هذا هوائي مناسب للتطبيقات الخارجية؟
ج: بالتأكيد! يجعل التصميم المدمج لـ GL236S مثاليًا لمختلف التطبيقات الخارجية مثل المسح أو تتبع تحديد الموقع الجغرافي أو أي نشاط يتطلب تحديدًا دقيقًا في المواقع البعيدة.
س: ما الذي يجب أن أفعله إذا كنت أواجه استقبالًا ضعيفًا في الإشارة مع نظام GNSS الخاص بي باستخدام هذا الهوائي؟
ج: إذا واجهت استقبال إشارة سيئة ، تحقق من أن جميع الاتصالات آمنة ومثبتة بشكل صحيح. تأكد من عدم وجود عوائق كبيرة في مكان قريب يمكن أن تتداخل مع إشارات من الأقمار الصناعية. إذا استمرت المشكلات ، فاستشر فريق الدعم الفني لدينا لمزيد من المساعدة.
