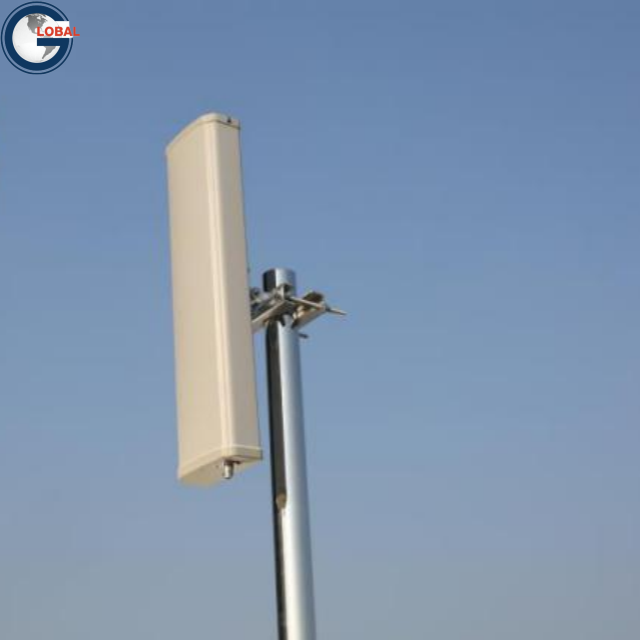

GL-DY3338V9016
Asialeren
8517710000
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |
نطاق التردد- MHz | 3300-3800 |
الاستقطاب | رَأسِيّ |
VSWR | ≤1.5 |
كسب DBI | 16 |
عرض شعاع أفقي | 90 درجة |
عرض العمودي | 7.5 ° |
نسبة من الأمام إلى الخلف | ≥23 |
مقاومة المدخلات- | 50 |
أقصى قدر من الطاقة- ث | 100 |
حماية البرق | DC Ground |
المواصفات الميكانيكية | |
نوع موصل الإدخال | NK |
مكان الموصل | قاع |
الأبعاد- مم | 650 × 128 × 56 |
حجم التعبئة | 750 × 230 × 160 |
الهوائي وزن كيلوغرام | 2.7 |
مادة رادوم | UPVC |
لون رادوم | رمادي |
إمالة ميكانيكية | 0 ～ 15 ° |
درجة حرارة التشغيل | -40 درجة مئوية إلى +65 درجة مئوية |
سرعة الرياح المقدرة- م/ث | 60 |
أجهزة تصاعد- مم | ￠ 35 ～￠ 75 |
مقدمة المنتج
● الأداء العالي في نطاق التردد: تم تصميم هوائي لوحة 3300 - 3800 ميجا هرتز لأنظمة شبكة 5G ، ويعمل ضمن نطاق تردد محدد وذات صلة لضمان انتقال إشارة فعال.
● خصائص الإشعاع الجيدة: مع الاستقطاب الرأسي ، وعرض شعاع أفقي يبلغ 90 درجة ، وعرض شعاع عمودي يبلغ 7.5 درجة ، فإنه يوفر تغطية إشارة مستهدفة ، ومناسبة لتطبيقات تغطية القطاع.
● مكاسب عالية وعرض النطاق الترددي: يتميز بزيادة عالية من 16 ديسيبل وعرض النطاق الترددي المناسب ، مما يمكن أن يعزز قوة الإشارة والجودة على مسافة معينة.
● التثبيت القوي والسهل - إلى - الهوائي له بنية قوية ، وضمان المتانة ، وتركيبه بسيط ، مما يقلل من وقت التثبيت والجهد.
● التصميم الوقائي: مجهز بحماية البرق الأرضي DC ، يمكن أن تصمد أمام الطغام الكهربائي ، ولديه درجة حرارة تشغيل واسعة من - 40 درجة مئوية إلى + 65 درجة مئوية ، مما يجعلها مناسبة لمختلف الظروف البيئية.
| ميزة | GL-DY3338S9014 | GL-DY3338V9016 |
|---|---|---|
| يكسب | 14 DBI | 16 DBI (أداء أعلى) |
| عرض شعاع عمودي | 15 درجة | 7.5 ° (التركيز الأضيق) |
| نوع الموصل | 2xn-k (الموصلات المزدوجة) | 1xn-k (موصل واحد) |
| Dimensions | 360 × 128 × 60 مم (مضغوط) | 650 × 128 × 56 مم (أكبر) |
| وزن | 1.3 كجم | 2.7 كجم (أثقل) |
| نطاق الميل الميكانيكي | 0-12 درجة | 0-15 درجة (قدرة أكبر) |
اختر GL-DY338S9014 إذا:
تحتاج إلى موصلات NK مزدوجة للتكرار أو الإعدادات متعددة الأجهزة.
الحجم المدمج (ارتفاع 360 مم) والوزن الأخف (1.3 كجم) أمر بالغ الأهمية للتركيبات في المساحات الضيقة.
عرض شعاع عمودي أوسع (15 درجة) يناسب تغطية عمودية أوسع.
اختر GL-DY3338V9016 إذا:
مطلوب ربح أعلى (16 DBI) لنقل إشارة المسافات الطويلة.
هناك حاجة إلى عرض شعاع عمودي ضيق (7.5 درجة) لتغطية مركزة وعالية الدقة.
يعد تعديل الميل الأكبر (0-15 درجة) مفيدًا لتحسين محاذاة الزاوية.
الملاحظات النهائية:
للنشر الحضري مع قيود المساحة ، يوفر GL-DY3338S9014 المرونة.
لتطبيقات 5G الريفية أو طويلة المدى ، يوفر GL-DY3338V9016 ربحًا ودقة فائقين.
تحقق من متطلبات الموصل وبيئة التثبيت قبل الانتهاء.
س: ما هو الحد الأقصى لطاقة الإدخال التي يمكن أن يتعامل معها هوائي لوحة 3300 - 3800 ميجا هرتز؟
ج: أقصى قدرة إدخال للهوائي هي 100W.
س: هل يمكن استخدام هذا الهوائي في أنظمة الشبكة الأخرى إلى جانب 5G؟
ج: تم تصميم هذا الهوائي بشكل أساسي لأنظمة شبكة 5G. قد لا يحقق استخدامه في الأنظمة الأخرى الأداء الأمثل.
س: ما هي وظيفة ميزة حماية البرق؟
ج: يمكن أن تمنع حماية البرق الأرضية DC الهوائي من التضرار بسبب الصاعقة التي تسببها الصاعقة ، مما يضمن تشغيله الطبيعي.
س: كيف أقوم بتثبيت الهوائي؟
ج: الهوائي لديه تصميم تثبيت بسيط. ومع ذلك ، لخطوات التثبيت التفصيلية ، يوصى بالإشارة إلى دليل المنتج.
س: ما هي مادة رادوم؟
ج: إن مادة Radome هي UPVC ، وهي متينة ويمكنها حماية المكونات الداخلية للهوائي.
س: ما هي أهمية الجبهة - إلى - نسبة الخلفية من -23dB؟
ج: تعني النسبة الأمامية العليا - إلى الظهر إشعاع إشارة أقل في اتجاه الخلفية ، مما يقلل من التداخل وتحسين كفاءة انتقال الإشارة إلى الأمام.
س: ما هو وزن العبوة لأغراض الشحن؟
ج: يبلغ حجم التعبئة 750 × 230 × 60 مم ووزن الهوائي هو 2.7 كجم ، ولكن قد يختلف الوزن الدقيق للتغليف اعتمادًا على مواد التعبئة المستخدمة.
