كشف النقاب عن قوة هوائيات اللوحة: دليل شامل

فهم المعلمات الرئيسية

1. نطاق التردد

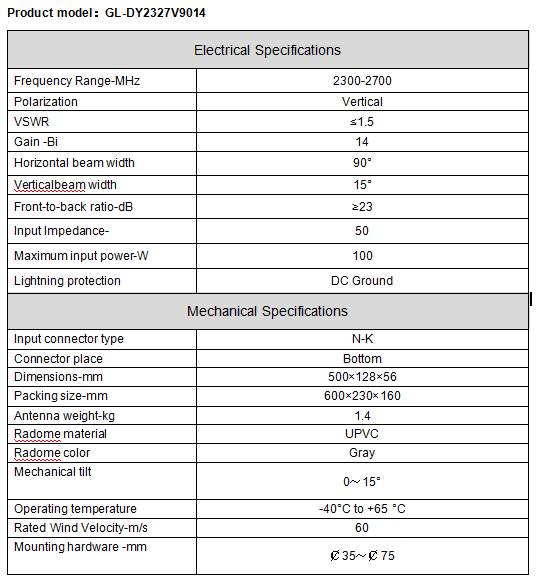

• أنظمة 4G/LTE : 2300–2700 MHz هوائيات (على سبيل المثال ، GL-DY2327V9014 ) ضمان التوافق المتخلف والترقيات الفعالة من حيث التكلفة.

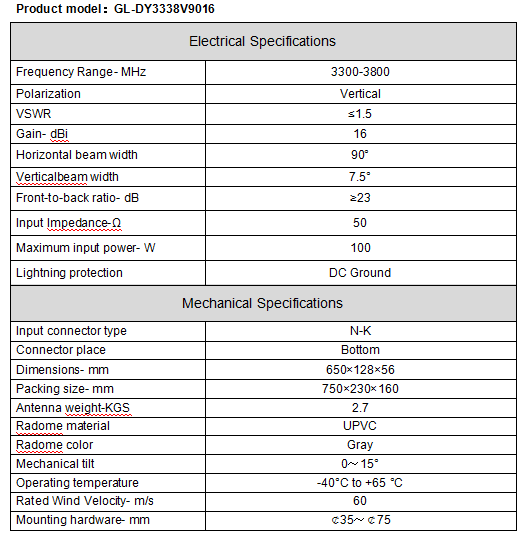

• عمليات النشر 5G NR : الهوائيات 3300–3800 MHz (على سبيل المثال ، GL-DY3338V9016 ) تتماشى مع نطاقات 3GPP N78/N77 لإنتاجية محسّنة ومزمن منخفض.

2. كسب (DBI)

• 14-16 DBI : تركيز الهوائيات الأعلى على الطاقة في الحزم الأضيق ، وتحسين EIRP (قوة متناظرة فعالة) للتغطية طويلة المدى أو التغطية الريفية المتناثرة.

• المقايضات : زيادة الكسب يقلل من عرض الشعاع الرأسي (على سبيل المثال ، 7.5 درجة مقابل 15 درجة) ، مما يستلزم محاذاة دقيقة للشبكات القطاعية.

3. الاستقطاب

• الاستقطاب الرأسي : يهيمن على النظم الخلوية بسبب التوافق مع الأجهزة المحمولة وخفض خسائر الانعكاس الأرضي. تعتبر تصميمات الاستقطاب المتقاطعة نادرة في هوائيات القطاع القياسي ولكنها ضرورية لتكوينات MIMO.

4. VSWR (نسبة موجة الجهد الدائمة)

• ≤1.5 : معيار الصناعة لتقليل الطاقة المنعكسة (<4 ٪ خسارة) ، مما يضمن نقل طاقة RF الفعال. القيم التي تتجاوز 2.0 تدهور SNR والإنتاجية.

5. تحسين عرض العاصفة

• أفقي (90 درجة) : مثالي للقطاع 120 درجة في محطات قاعدة القطاع الثلاثي.

• عمودي (7.5 °-30 °) : حزم أضيق (على سبيل المثال ، 7.5 درجة) تتناسب مع روابط طويلة المدى من نقطة إلى متطورة ؛ الحزم الأوسع (15 درجة إلى 30 درجة) تعزز الاختراق الداخلي أو microcells الكثيفة الحضرية.

هندسة المواد للمتانة

1. بناء رادوم

• UPVC (PVC غير المرن) : تم اختياره لاستقرارها العازلة (εᵣ ≈ 2.9-3.4) ، ومقاومة الأشعة فوق البنفسجية ، والمرونة التشغيلية عبر -40 درجة مئوية إلى +65 درجة مئوية. متفوقة على ABS في مقاومة التحلل المائي.

• IP67 الامتثال : يضمن حماية دخول الغبار/الماء لنشر MMWAVE و SUB-6 GHz في الهواء الطلق.

2. النزاهة الهيكلية

• إطار سبيكة الألومنيوم : يوفر التدريع من EMI والصلابة الميكانيكية ، مصنفة لأحمال الرياح حتى 60 م/ث (216 كم/ساعة).

• السحابات المقاومة للتآكل : أقواس الفولاذ المقاوم للصدأ تمنع التآكل الجلفاني في البيئات الساحلية أو الصناعية.

سيناريوهات التطبيق

إجراء الاختيار الصحيح
