GL65DP15-042JS
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |

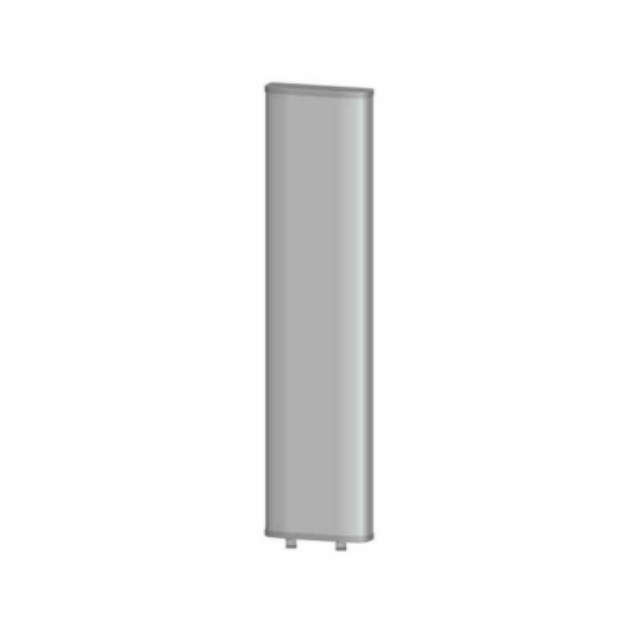

غرض | هوائي لوحة |
PN | GL65DP15-042JS |
التردد (ميجاهيرتز) | 380-450/450-500 |
النطاق الترددي (MHz) | 70/50 |
كسب (DBI) | 14/14.5 |
النزول الكهربائي (°) | 0 |
العزلة (ديسيبل) | ≥25 |
عرض الشعاع العمودي (°) | 20±2 / 18±2 |
عرض الحزمة الأفقية (°) | 68±5 / 65±5 |
نسبة F/B (ديسيبل) | ≥25 |
VSWR | ≤1.5 |
المعاوقة الاسمية (Ω) | 50 |
الاستقطاب | ± 45 درجة |
الطاقة القصوى (ث) | 500 |
الأبعاد (مم) | 1980*500*128 |
الوزن (كجم) | 24.3 |
الموصل | 2*7/16دين أنثى |
مقدمة المنتج
تغطية مزدوجة النطاق UHF/L-Band: تعمل بكفاءة عبر نطاقين تردديين متميزين: 380-450 ميجاهرتز و450-500 ميجاهرتز.
مكاسب عالية الأداء: توفر تضخيمًا ممتازًا للإشارة مع مكاسب عالية تبلغ 14 ديسيبل أو 14.5 ديسيبل.
معالجة قوية للطاقة: قادر على التعامل مع طاقة إدخال قصوى تصل إلى 500 واط.
VSWR منخفض وعزل عالي: يضمن نقل الطاقة بكفاءة مع VSWR <=1.5 وفصل قوي للإشارة مع عزل >=25 ديسيبل.
اتصال قياسي: يتميز بموصلين أنثى 7/16 DIN لضمان تكامل موثوق للنظام.
سيناريوهات التطبيق
خدمات السلامة العامة والطوارئ: مثالية للاتصالات عالية الموثوقية في شبكات TETRA بتردد 380 ميجاهرتز وغيرها من شبكات الراديو المتنقلة للسلامة العامة (PMR).
المرافق والنقل: يستخدم في أنظمة اتصالات الكابلات المتخصصة لشركات المرافق والسكك الحديدية والتطبيقات الصناعية الأخرى في نطاق 380-500 ميجاهرتز.
البنية التحتية للمحطة الأساسية: يتم نشرها كهوائي أساسي للمحطات الأساسية اللاسلكية الخلوية أو الإقليمية المتخصصة التي تتطلب كسبًا عاليًا واستقطاب +/- 45 درجة.
الوصول اللاسلكي الثابت (FWA): مناسب لتوفير اتصال مستقر عريض النطاق في المناطق الريفية باستخدام ترددات النطاق المنخفض.
شبكات الاتصالات الإقليمية: يمكن دمجها في حلول اتصالات مخصصة حيث يلزم عرض حزمة أفقية واسعة (~68 درجة / 65 درجة).
التعليمات
س: ما هو رقم الطراز المحدد لهوائي اللوحة هذا؟
ج: رقم طراز المنتج هو GL65DP15-042JS.
س: ما نوع الاستقطاب الذي يدعمه الهوائي؟
ج: يدعم الهوائي الاستقطاب +/-45 درجة.
س: ما هو عرض الحزمة الأفقية لنطاق التردد الأدنى (380-450 ميجا هرتز)؟
ج: عرض الحزمة الأفقي للنطاق 380-450 ميجاهرتز هو 68+/-5°.
س: ما هي الأبعاد المادية ووزن الهوائي؟
ج: الأبعاد 1980* 500* 128 ملم والوزن 24.3 كجم.
س: هل يوفر هذا الهوائي إمكانية الإمالة الكهربائية للأسفل؟
ج: لا، يحتوي الهوائي على ميل كهربائي ثابت قدره 0 درجة.
س: ما هي الممانعة الاسمية لنظام الهوائي؟
ج: الممانعة الاسمية هي 50 أوم.
