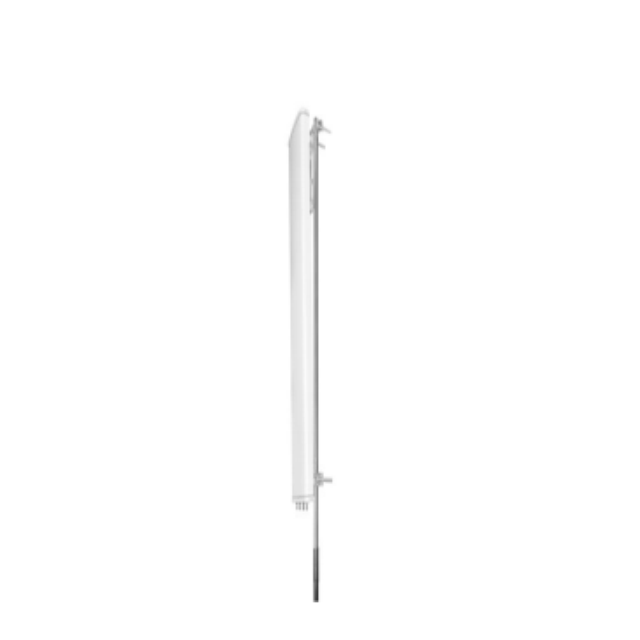

هوائي لوحة | |
GL1727-21 | |
المواصفات الكهربائية | |
نطاق التردد | 2*1710-2690 ميجا هرتز |
يكسب | 18.9-20.5 د بي |
VSWR | ≤1.5 |
الاستقطاب | مزدوج ±45 درجة |
عرض شعاع أفقي | 32 درجة ± 5 درجة |
عرض شعاع عمودي | 8°±2° |
قمع الفص الجانبي العلوي | ≥16 ديسيبل |
نسبة من الأمام إلى الخلف | ≥25 ديسيبل |
عزل | ≥28 ديسيبل |
التعديل البيني من الدرجة الثالثة | ≥-107 ديسيبل ميلي واط عند 2 × 43 ديسيبل ميلي واط |
مقاومة المدخلات | 50 Ω |
الحد الأقصى لطاقة الإدخال | 300 واط |
المواصفات الميكانيكية | |
الأبعاد (الارتفاع × العرض × العمق) | 1600×450×200 ملم |
حجم التعبئة | 1675×515×295 ملم |
وزن | 12.5 ±0.3 كجم |
تصنيف سرعة الرياح | 36.9 م/ث |
الرطوبة التشغيلية | 10-95% |
لون | رمادي |
مادة رادوم | FRP |
درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
طريقة التثبيت | القطب جبل |
نطاق قطر القطب | Ø35-Ø90 ملم |
تعديل الميل الميكانيكي | 0-10° |
مقدمة المنتج
① شعاع ضيق، تغطية عالية الدقة
يتيح عرض الحزمة العمودي الفريد الذي يبلغ 8 درجات ± 2 درجة جنبًا إلى جنب مع عرض الحزمة الأفقي 32 درجة ± 5 درجات التركيز الدقيق للإشارة، مما يقلل بشكل فعال من تداخل الخلايا المجاورة ويحسن قدرة الشبكة وجودتها.
② تصميم ثنائي الاستقطاب بأربعة منافذ
تدعم نطاقات التردد 2x1710-2690 ميجا هرتز، مع استقطاب مزدوج ±45 درجة، توفر المنافذ الأربعة تطبيقات MIMO مرنة، مما يحسن بشكل كبير سعة القناة واستقرار نقل البيانات.
③ أداء كهربائي ممتاز
احصل على ما يصل إلى 20.5 ديسيبل، ونسبة الأمام إلى الخلف ≥25 ديسيبل، والعزل ≥28 ديسيبل، ونسبة موجة الجهد الدائمة ≥1.5 لضمان نقل الإشارة بكفاءة وتوافق ممتاز للنظام.
④ قوة عالية وموثوقية
يدعم الحد الأقصى لطاقة الإدخال 300 وات لكل منفذ، والتشكيل البيني من الدرجة الثالثة ≥-107dBm، واستخدام رادوم FRP، يمكنه تحمل درجات الحرارة القصوى من -30 درجة مئوية إلى +65 درجة مئوية.
⑤ تركيب وتعديل مريح
تم تصميمه لتركيب القطب (يستوعب أقطار القطب من Ø35 إلى Ø90mm)، وهو يوفر تعديلًا ميكانيكيًا للإمالة لأسفل بمقدار 0-10 درجة للنشر السريع وتحسين الشبكة.
سيناريوهات التطبيق
● تعزيز القدرات في المناطق الحضرية ذات الكثافة السكانية العالية: تتحكم خصائص الشعاع الضيق بشكل فعال في التغطية وتقلل من التداخل بين الخلايا، مما يجعلها مثالية لتعزيز القدرة الحضرية.
● التغطية الشريانية للنقل: على طول الطرق السريعة والسكك الحديدية، يوفر الشعاع الضيق تغطية اتجاهية طويلة المدى.
● الملاعب والأماكن الكبيرة: تغطية دقيقة لمناطق المتفرجين، وتوفير خدمات اتصالات متنقلة عالية الجودة وعالية السعة.
●تغطية واسعة في المناطق الريفية والنائية: يتيح الكسب العالي انتشار الإشارة على المدى الأطول.
●نشر شبكة 5G: يدعم نطاق التردد 2.6 جيجا هرتز، وهو مناسب لنشر محطة قاعدة شبكة 5G NR.
التعليمات
س: ما هي معايير الشبكة التي يدعمها هذا الهوائي؟
ج: إنه يدعم نطاق التردد 1710-2690 ميجاهرتز، الذي يغطي LTE و4G وبعض نطاقات 5G NR، مما يجعله مناسبًا لمعظم شبكات الاتصالات المتنقلة.
س: ما هو عرض شعاع الهوائي؟ ما هي المزايا؟
ج: عرض الحزمة الأفقي 32 درجة، وعرض الحزمة الرأسية 8 درجات فقط. يتيح الشعاع الضيق تحكمًا أكثر دقة في التغطية، ويقلل التداخل، ويحسن جودة الإشارة.
س: هل يدعم تقنية MIMO؟
ج: نعم، يدعم التصميم ذو الأربعة منافذ تطبيقات MIMO، مما يزيد بشكل فعال من سعة القناة ومعدلات نقل البيانات.
س: ما هو مستوى حماية الهوائي؟
ج: إنها تستخدم قبة رادار FRP وتعمل في درجات حرارة تتراوح من -30 درجة مئوية إلى +65 درجة مئوية، مما يضمن التشغيل المستقر في مجموعة متنوعة من البيئات الخارجية القاسية.
س: ما هي الملحقات المطلوبة للتثبيت؟
ج: إنها مناسبة للتركيب على أعمدة بأقطار تتراوح من 35 إلى 90 ملم ويمكن تثبيتها باستخدام أجهزة التثبيت القياسية. زاوية الميل الميكانيكية للأسفل قابلة للتعديل من 0 إلى 10 درجات.
س: ما هي أبعاد ووزن الهوائي؟
ج: تبلغ أبعاده 1600 × 450 × 200 ملم ويزن حوالي 12.5 كجم، مما يجعله خفيف الوزن نسبيًا وسهل التركيب.
