هوائيات اللوحة والقطاع: الاختلافات الأساسية ودليل الاختيار

هوائيات اللوحة والقطاع

في نشر الشبكات اللاسلكية، تعد هوائيات اللوحة وهوائيات القطاع نوعين رئيسيين من الهوائيات الاتجاهية. هناك اختلافات كبيرة في خصائص التغطية والسيناريوهات القابلة للتطبيق بين الاثنين. يمكن أن يساعد تحديد الاختلافات الأساسية في مطابقة احتياجات الشبكة بدقة وزيادة الأداء والتغطية إلى أقصى حد.

I. التعريف الأساسي والهيكل

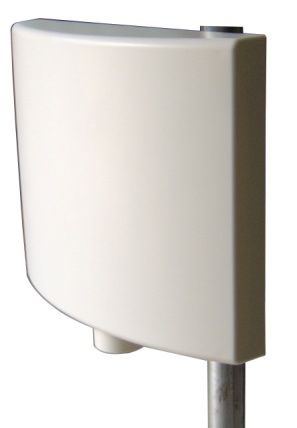

1. هوائي اللوحة

التعريف: هوائي اتجاهي ذو مكاسب عالية وشعاع ضيق كخصائصه الأساسية، مع تركيز إشارة قوي، مناسب لمشاهد التغطية الدقيقة.

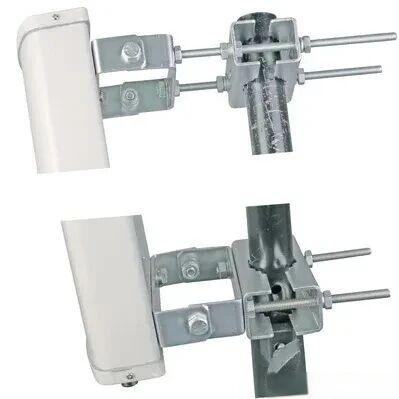

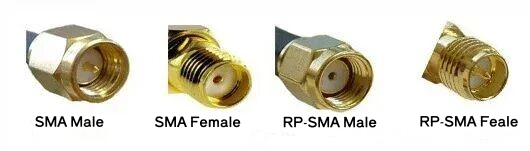

الهيكل الأساسي: يتكون من عنصر مشع (ثنائي القطب/رقعة/فتحة)، وعاكس معدني، وقبة رادار واقية (ألياف زجاجية/بلاستيك)، وموصلات (نوع N/SMA/TNC، وما إلى ذلك)، وأقواس تثبيت قابلة للتعديل.

السمات الرئيسية: دعم الاستقطاب الأفقي أو الرأسي أو المزدوج، متوافق مع نطاقات WiFi السائدة مثل 2.4 جيجا هرتز و5 جيجا هرتز و6 جيجا هرتز. وهو مقسم إلى تركيب داخلي/خارجي.

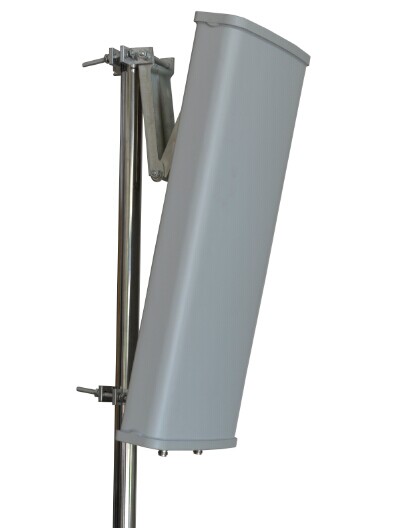

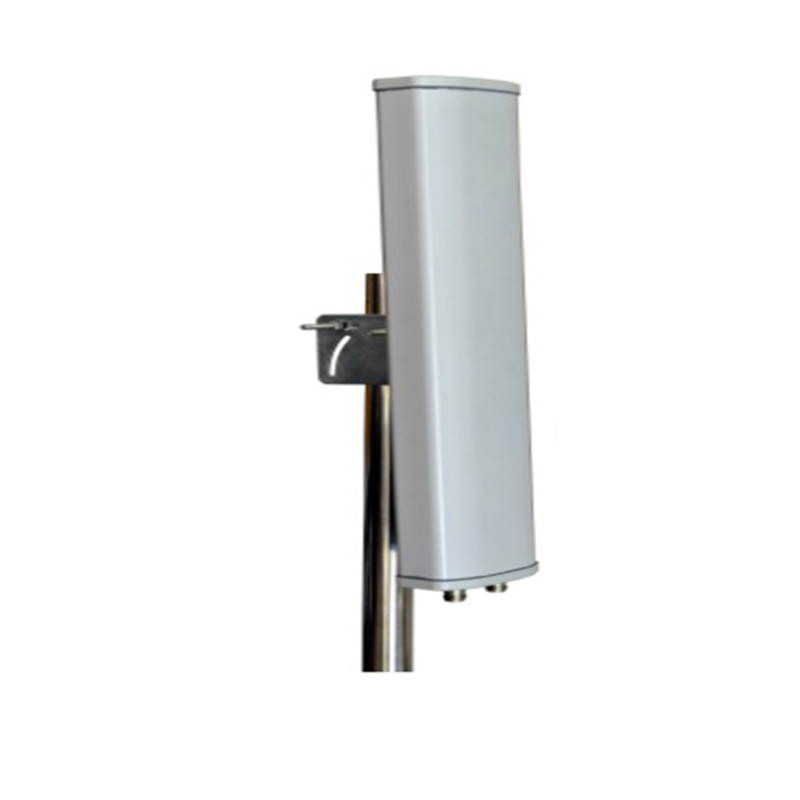

2. هوائي القطاع

التعريف: هوائي شبه اتجاهي يركز على قطاع قوسي محدد، يغطي عادةً زاوية تتراوح من 60 درجة إلى 180 درجة، ويتميز بتغطية منطقة واسعة. ويمكن تغطية مساحات كبيرة دون الحاجة إلى عدد كبير جدًا من الهوائيات.

السمات الرئيسية: يتم استخدامه في الغالب في المشاهد الخارجية، ويمكنه تحقيق تغطية كاملة بزاوية 360 درجة من خلال مجموعة هوائيات متعددة. وهو شائع في المواقع الخلوية، وعمليات نشر WiFi الكبيرة في المناطق العامة.

二、التباين التمييز الأساسي

ثالثا. مزايا كل منها والسيناريوهات القابلة للتطبيق

1. هوائي اللوحة

● الميزة الأساسية

◆ مكاسب عالية + شعاع ضيق، قدرة نقل رائعة لمسافات طويلة، استقرار إشارة قوي في بيئة العوائق؛

◆حجم صغير، التثبيت الداخلي والخارجي ليس مفاجئًا، مناسب للمشاهد الجميلة؛

◆توافق واسع للترددات، وتركيب بسيط، وتكلفة يمكن التحكم فيها، وأداء عالي التكلفة.

●تطبيق نموذجي

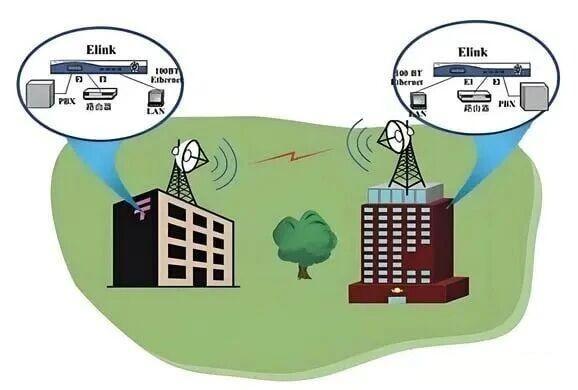

◆ الارتباط اللاسلكي من نقطة إلى نقطة: على سبيل المثال، الاتصال اللاسلكي بين مبنيين والمناطق النائية في الحرم الجامعي والشبكة الأساسية (بدلاً من الكابل المادي)؛

◆متطلبات التغطية الاتجاهية: المكتب الداخلي، وتعزيز دقة الإشارة المنزلية، ومراقبة نقل الإشارات في اتجاهات خارجية محددة (مثل التقاطعات وزوايا النباتات)؛

◆ بيئة تداخل عالية: في المناطق الحضرية الكثيفة وسيناريوهات التعايش بين الأجهزة المتعددة، يمكن للشعاع المركز تجنب تداخل الفوضى.

2. هوائي القطاع

● الميزة الأساسية

◆تغطية قطاعية واسعة، هوائي واحد يمكنه تغطية مساحة كبيرة، وتقليل عدد عمليات النشر؛

◆مجموعة وحدات مرنة، تجميع هوائي متعدد يمكن أن يحقق تغطية كاملة 360 درجة، وقابلية توسع قوية؛

◆يتكيف مع الوصول إلى الأجهزة المتعددة وهو مناسب لسيناريوهات المنطقة الواسعة ذات الكثافة العالية للمستخدمين.

●تطبيق نموذجي

◆تغطية منطقة واسعة في الهواء الطلق: نشر WiFi في المتنزهات والمتنزهات ومواقع الأنشطة الخارجية الكبيرة؛

◆نقاط اتصال WiFi العامة: المطارات ومراكز التسوق ومراكز المدن والمناطق الأخرى التي تتطلب تغطية إشارة واسعة النطاق؛

◆ الشبكات الخلوية والاتصالات من نقطة إلى عدة نقاط: السيناريوهات التي يتم فيها توزيع إشارات المحطة الأساسية وتوصيل مباني متعددة بشبكة مركزية (على سبيل المثال، شبكات الضواحي متعددة القرى).

رابعا. عوامل اتخاذ القرار الرئيسية لاختيار النوع

●متطلبات التغطية: حدد هوائي اللوحة لتغطية دقيقة لمسافات طويلة، واختر هوائي القطاع لتغطية منطقة واسعة؛

● متطلبات الكسب: مطلوب كسب عالي للإرسال لمسافات طويلة (مثل أكثر من 1 كم)، ويفضل هوائي اللوحة؛ تغطية واسعة للمسافات المتوسطة والقصيرة، وهوائي قطاعي كافٍ؛

●الخصائص البيئية: اختيار هوائي اللوحة (قوي مضاد للتداخل) في المناطق الحضرية ذات التداخل العالي، واختيار هوائي القطاع في المشاهد الواسعة في المناطق الريفية/الضواحي دون عائق؛

●شروط التثبيت: حدد هوائي اللوحة بمساحة محدودة والاهتمام بالجمال؛ هناك مساحة تثبيت كافية (مثل البرج والسقف) لقبول المظهر الواضح، ويتم تحديد هوائي القطاع؛

●التكلفة والتعقيد: حدد هوائي اللوحة للنشر البسيط بميزانية محدودة؛ والتكلفة العالية والتركيب المعقد مقبولان لعمليات النشر الكبيرة، وتكون هوائيات القطاع اختيارية.

تلخيص

هوائي اللوحة هو ممثل 'الدقة والكفاءة'، وهو مناسب للتغطية الاتجاهية , من نقطة إلى نقطة وسيناريوهات التداخل العالي ؛ هوائي القطاع هو الخيار المفضل لـ 'مرونة المنطقة الواسعة'، وهو مناسب لنشر مساحة كبيرة في الهواء الطلق والوصول إلى أجهزة متعددة. جوهر الاختيار هو مطابقة التغطية ومسافة الإرسال والتداخل البيئي وظروف التثبيت. لا يمكن تحقيق الأداء الأمثل للشبكة اللاسلكية إلا من خلال الجمع بين المتطلبات الفعلية.
