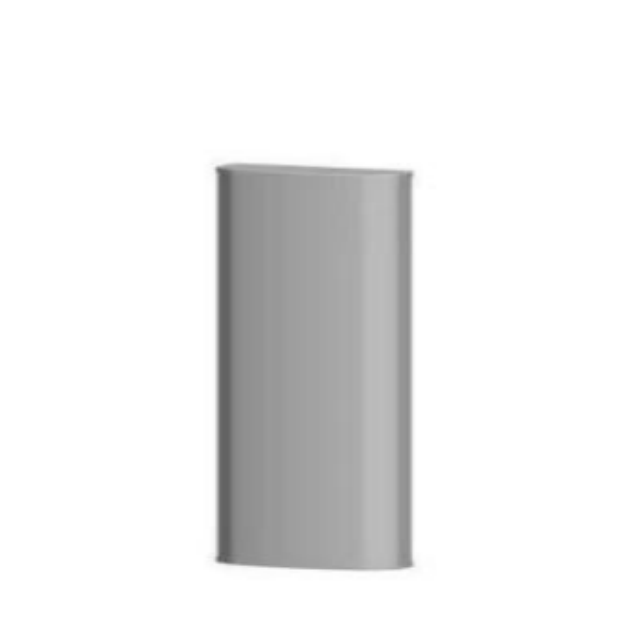

GL1726VH20-36
Asialeren
8517710000
5 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
المواصفات الكهربائية | |||
نطاق التردد (ميغاهرتز) | ب1 | ب2 | ب3 |
1710-2690 | 1710-2690 | 1710-2690 | |
الاستقطاب | ± 45 درجة | ||
كسب الميل الأوسط (ديسيبل) | 20.0 | 21.0 | 21.5 |
كسب (DBI) | 21 ± 2 | 21 ± 2 | 21 ± 2 |
عرض الحزمة الأفقية 3 ديسيبل (°) | 22 ± 2 | ||
عرض الحزمة الرأسية 3 ديسيبل (°) | 22 ± 2 | ||
نسبة الأمام إلى الخلف (ديسيبل) | ≥25 | ||
نسبة الاستقطاب المتقاطع (ديسيبل) | > 15(±60°≥8) | ||
إمالة كهربائية للأسفل (°) | 2-10 | ||
قمع الفص الجانبي (ديسيبل) الفص الجانبي الأول فوق الفص الرئيسي ) |
≥15 | ||
VSWR | <1.5 | ||
العزلة : في النظام (ديسيبل) | ≥25 | ||
التشكيل البيني من الدرجة الثالثة n (dBm) ( طاقة إدخال الناقل 2 × 43dBm ) | ≥-105 | ||
مقاومة المنفذ (Ω) | 50 | ||
الحد الأقصى لطاقة الإدخال لكل منفذ (وات) عند 50 درجة مئوية | 300 | ||
نوع إي إس سي | TRCU-TM10P1V01 (مدمج، مدمج ) | ||
واجهة إيسك | آي إس جي 2.0 إس آر إي تي | ||
حماية الإضاءة | DC التأريض | ||
المواصفات الميكانيكية | |||
الموصلات | 4.3-10 أنثى*6 | ||
موقع الموصل | قاع | ||
الحجم (الطول × العرض × الارتفاع) (مم) | 1195*448*200 | ||
حجم التعبئة (مم) | تخضع للحالة الفعلية | ||
وزن الهوائي (كجم) | 25 | ||
وزن التركيب (كجم) | 3 | ||
الوزن المعبأ (كجم) | 28 | ||
حمل الرياح (شمال، موجود 150 كم/ساعة) أمامي/جانبي/خلفي | 949/326/1127 | ||
أقصى سرعة للرياح المعاكسة (كم/ساعة) | 216 | ||
مادة الرادوم | ألياف زجاجية عالية الجودة | ||
لون رادوم | أبيض | ||
الميل الميكانيكي (°) | 0-15 | ||
درجة حرارة التشغيل ( °C ) | -50~65 | ||
قطر القطب (مم) | Ф50~Ф115 | ||
نموذج أجزاء التركيب | 51AA | ||
① تغطية واسعة النطاق وتوافق متعدد النطاقات
يدعم نطاق التردد الكامل 1710-2690 ميجاهرتز، بما في ذلك B1/B2/B3، مما يجعله مناسبًا لشبكات 4G/LTE و5G. يوفر هذا الجهاز الواحد استخدامات متعددة، مما يقلل من تكاليف النشر.
② مكاسب عالية وتحكم دقيق في الشعاع
يصل الكسب إلى 21±2 ديسيبل، مع عرض شعاع أفقي ورأسي يبلغ 22±2° ونسبة أمامية إلى خلفية تبلغ ≥25 ديسيبل، مما يضمن نقل إشارة مركَّزة وتغطية أطول وأكثر استقرارًا.
③ إمالة سفلية قابلة للضبط كهربائيًا + إمالة سفلية ميكانيكية
يدعم الإمالة الكهربائية من 2 إلى 10 درجات والإمالة الميكانيكية من 0 إلى 15 درجة، مما يسمح بتعديل التغطية المرنة وتحسين أداء الشبكة وتقليل التداخل.
④ تصميم عالي الحماية ومتين
وهي مجهزة بقبة من الألياف الزجاجية عالية الجودة، وتعمل في نطاق درجة حرارة تتراوح من -50 درجة مئوية إلى 65 درجة مئوية وتتحمل أحمال الرياح التي تصل سرعتها إلى 216 كم/ساعة، مما يجعلها مناسبة للبيئات الخارجية القاسية.
⑤ واجهة ذكية وتوافق عالي
تدعم واجهة AISG 2.0 SRET المدمجة التعديل الكهربائي عن بعد؛ ستة منافذ أنثى 4.3-10 مع عزل ≥25 ديسيبل متوافقة مع معدات المحطة الأساسية السائدة.
سيناريوهات التطبيق
نشر المحطة الأساسية في المناطق الحضرية والضواحي: مناسب لتغطية الإشارة وتعزيز السعة في مناطق المستخدمين عالية الكثافة.
اتصالات المناطق الريفية والنائية: يضمن الكسب العالي إرسال الإشارات لمسافات طويلة.
نظام التوزيع الداخلي (DAS): يعمل بمثابة هوائي مصدر إشارة في الأماكن الكبيرة مثل مراكز التسوق والمطارات والملاعب.
توسيع الشبكة وترقيتها: يدعم نطاقات تردد متعددة، مما يسهل الانتقال السلس من 4G إلى 5G.
موقع الاتصالات المؤقتة: مثالي لاتصالات الطوارئ والتغطية المؤقتة أثناء الأحداث والسيناريوهات الأخرى.
التعليمات
س: ما هي نطاقات الشبكة التي يدعمها هذا الهوائي؟
ج: إنه يدعم نطاق التردد الكامل 1710-2690 ميجا هرتز، الذي يغطي 4G/LTE ونطاقات 5G محددة، وهو متوافق مع نطاقات اتصال متعددة مثل B1/B2/B3.
س: ما هو كسب الهوائي؟ هل هو قابل للتعديل؟
ج: الكسب هو 21 ± 2 ديسيبل وغير قابل للتعديل. ومع ذلك، يمكن تعديل زاوية الميل لأسفل كهربائيًا (2-10°) لتحسين زاوية تغطية الإشارة.
س: هل يدعم الهوائي جهاز التحكم عن بعد؟
ج: نعم، إنه يحتوي على واجهة AISG 2.0 SRET مدمجة، والتي تدعم الضبط والمراقبة الكهربائية عن بعد.
س: كيف يتم تركيب الهوائي؟
ج: يمكن تركيبه على عمود 50-115 مم باستخدام أدوات التثبيت المضمنة (الطراز 51AA). يمكن تعديل زاوية الميل لأسفل ميكانيكيًا من 0 إلى 15 درجة.
س: هل الهوائي مقاوم للصواعق؟
ج: نعم، فهو مزود بتأريض بالتيار المستمر للحماية من الصواعق، مما يعزز السلامة للاستخدام الخارجي.
س: ما هي أنواع الموصلات وكميتها؟
ج: توجد ستة موصلات أنثى 4.3-10 موجودة في الجزء السفلي من الهوائي.
