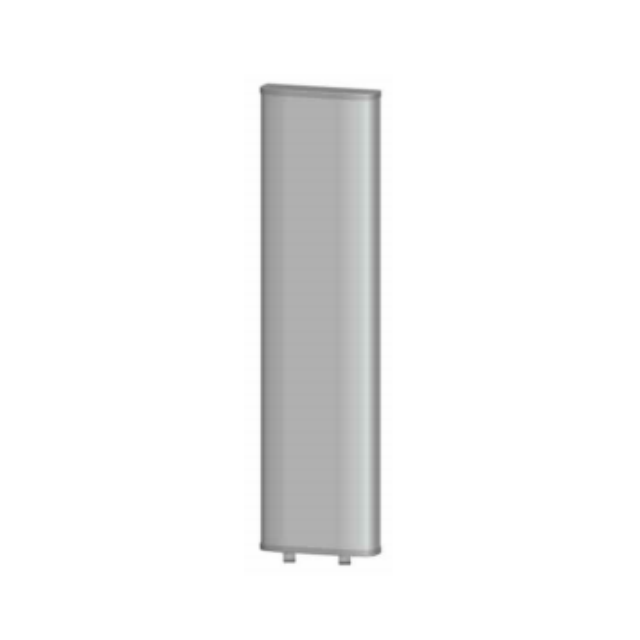

GL65DP14-045AT0
Asialeren
8517710000
10 قطعة
مقبول
10000 قطعة/يوم
| الكمية: | |
|---|---|
| تصدير PDF | |
غرض | هوائي لوحة |
PN | GL65DP14-045AT0 |
التردد (ميجاهيرتز) | 380-450/450-500 |
النطاق الترددي (MHz) | 70/50 |
كسب (DBI) | 13/13.5 |
النزول الكهربائي (°) | 0 |
العزلة (ديسيبل) | ≥25 |
عرض الشعاع العمودي (°) | 28±2/26±2 |
عرض الحزمة الأفقية (°) | 72±5/68±5 |
نسبة F/B (ديسيبل) | ≥23 |
VSWR | ≤1.5 |
المعاوقة الاسمية (Ω) | 50 |
الاستقطاب | ± 45 درجة |
الطاقة القصوى (ث) | 400 |
الأبعاد (مم) | 1600*450*145 |
الوزن (كجم) | 18 |
الموصل | 2*7/16دين أنثى |
مقدمة المنتج
تغطية تردد مزدوجة النطاق: تعمل بثبات عبر 380-450 ميجاهرتز و450-500 ميجاهرتز لتلبية احتياجات الاتصالات المتنوعة.
أداء عالي الكسب: يوفر تضخيمًا موثوقًا للإشارة مع كسب 13 ديسيبل/13.5 ديسيبل لتغطية ممتدة.
قدرة قوية على التعامل مع الطاقة: يدعم أقصى قدر من طاقة الإدخال 400 وات، ويتكيف مع سيناريوهات التشغيل عالية الطلب.
جودة إشارة ممتازة: تتميز بعزل ≥1.5 VSWR و≥25 ديسيبل لنقل الطاقة بكفاءة وتداخل منخفض.
تكوين الموصل القياسي: مزود بموصلات أنثى 2*7/16 DIN لتكامل النظام الآمن والسلس.
سيناريوهات التطبيق
شبكات اتصالات السلامة العامة: مثالية لأنظمة TETRA/PMR في خدمات الشرطة والإطفاء والطوارئ (380-500 ميجاهرتز).
أنظمة قنوات المرافق والنقل: مناسبة للسكك الحديدية وشبكات الطاقة والاتصالات الميدانية الصناعية.
محطات قاعدة لاسلكية إقليمية: يتم نشرها كهوائيات أساسية لتغطية منطقة متخصصة تتطلب استقطابًا بمقدار ±45 درجة.
الوصول اللاسلكي الثابت (FWA) في الضواحي/المناطق الريفية: يوفر اتصالاً ثابتًا واسع النطاق عبر ترددات النطاق المنخفض.
البنية التحتية لإنترنت الأشياء الصناعي (IIoT): تدعم اتصال الأجهزة بعيد المدى في المناطق الصناعية أو المنشآت واسعة النطاق.
التعليمات
س: ما هي نطاقات التردد التي يدعمها هوائي اللوحة هذا؟
ج: يغطي نطاقين مزدوجين: 380-450 ميجا هرتز و450-500 ميجا هرتز.
س: ما هي الطاقة القصوى التي يمكن لهذا الهوائي التعامل معها؟
ج: تتمتع بقدرة قصوى على التعامل مع الطاقة تبلغ 400 واط لتشغيل عالي الأداء.
س: ما نوع الاستقطاب الذي يعتمده هذا الهوائي؟
ج: يستخدم استقطاب ±45 درجة، مما يحسن تغطية الإشارة والقدرة على مقاومة التداخل.
س: كم عدد الموصلات الموجودة في هذا الهوائي وما نوعها؟
ج: إنها مجهزة بموصلات أنثى 2*7/16 DIN لتكامل نظام موثوق.
س: ما هي تقييمات VSWR وعزل هذا الهوائي؟
ج: إن VSWR هو ≥1.5، والعزل هو ≥25 ديسيبل، مما يضمن نقل الإشارة بكفاءة.
س: ما هي أبعاد ووزن هذا الهوائي؟
ج: يبلغ مقاسه 1600* 450* 145 ملم ويزن 18 كجم، وهو مصمم للاستخدام الخارجي المتين.
